Android自定义View实现渐变色进度条

177 阅读 0 评论 117 点赞

我是靠谱客的博主开放星月，最近开发中收集的这篇文章主要介绍Android自定义View实现渐变色进度条，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

在网上看到一个进度条效果图，非常美观，如下：

进行效果分解：

1.渐变色，看起来颜色变化并不复杂，使用LinearGradient应该可以实现。
2.圆头，无非是画两个圆，外圆使用渐变色的颜色，内圆固定为白色。
3.灰底，还没有走到的进度部分为灰色。
4.进度值，使用文本来显示；
5.弧形的头部，考虑使用直线进行连接，或者使用曲线，例如贝塞尔曲线；

我首先初步实现了进度条的模样，发现样子有了，却不太美观。
反思了一下，我只是个写代码的，对于哪种比例比较美观，是没有清晰的认识的，所以，还是参考原图吧。

然后就进行了精细的测量：

将图像放大4倍，进行测量，然后获取到各部分的比例关系，具体过程就不细说了，说一下测量结果（按比例的）：

视图总长300，其中前面留空5，进度长258，然后再留空5，显示文本占26，后面留空6；

高度分为4个：
外圆：10
字高：9
内圆：6
线粗：5
考虑上下各留空10，则视图的高度为30。

考虑到视图整体的效果，可以由用户来设置长度值与高度值，按比例取最小值来进行绘图。
首先计算出一个单位的实际像素数，各部分按比例来显示即可。

还有一个弧形的头部，是怎么实现的呢？
在放大之后，能看出来图形比较简单，看不出有弧度，那么，使用一小段直线连接就可以了。
估算这小段直线：线粗为2,呈30度角，长为8-10即可，连接直线与弧顶，起点在弧顶之左下方。
注意：在进度的起点时，不能画出。避免出现一个很突兀的小尾巴。在2%进度之后，才开始画。

在文字的绘制过程中，遇到一个小问题，就是文字不居中，略微偏下，上网查了下，原因是这样的：我们绘制文本时，使用的这个函数：canvas.drawText(“30%”, x, y, paint);
其中的参数 y 是指字符串baseline的的位置，不是文本的中心。通过计算可以调整为居中，如下：

//计算坐标使文字居中
FontMetrics fontMetrics = mPaint.getFontMetrics();
float fontHeight = fontMetrics.bottom - fontMetrics.top;
float baseY = height/2 + fontHeight/2 - fontMetrics.bottom;

按比例来绘制之后，就确实是原来那个修长优雅的感觉了。
实际运行后，发现字体偏小，不太适合竖屏观看，调大了些。

另外对于参数，做了如下几个自定义属性：
前景色：开始颜色，结束颜色；
进度条未走到时的默认颜色，
字体颜色。

属性xml如下：

<?xml version="1.0" encoding="utf-8"?>
<resources>

 <attr name="startColor" format="color" />
 <attr name="endColor" format="color" />
 <attr name="backgroundColor" format="color" />
 <attr name="textColor" format="color" />

 <declare-styleable name="GoodProgressView">
 <attr name="startColor" />
 <attr name="endColor" />
 <attr name="backgroundColor" />
 <attr name="textColor" />
 </declare-styleable>

</resources>

自定义View文件：

package com.customview.view;

import android.content.Context;
import android.content.res.TypedArray;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.LinearGradient;
import android.graphics.Paint;
import android.graphics.Shader;
import android.graphics.Paint.Cap;
import android.graphics.Paint.FontMetrics;
import android.graphics.Paint.Style;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;
import com.customview.R;

public class GoodProgressView extends View
{
 private int[] mColors = { Color.RED, Color.MAGENTA};//进度条颜色（渐变色的2个点）
 private int backgroundColor = Color.GRAY;//进度条默认颜色
 private int textColor = Color.GRAY;//文本颜色

 private Paint mPaint;//画笔
 private int progressValue=0;//进度值
// private RectF rect;//绘制范围

 public GoodProgressView(Context context, AttributeSet attrs)
 {
 this(context, attrs, 0);
 }

 public GoodProgressView(Context context)
 {
 this(context, null);
 }

 // 获得我自定义的样式属性
 public GoodProgressView(Context context, AttributeSet attrs, int defStyle)
 {
 super(context, attrs, defStyle);

 // 获得我们所定义的自定义样式属性
 TypedArray a = context.getTheme().obtainStyledAttributes(attrs, R.styleable.GoodProgressView, defStyle, 0);
 int n = a.getIndexCount();
 for (int i = 0; i < n; i++)
 {
  int attr = a.getIndex(i);
  switch (attr)
  {
  case R.styleable.GoodProgressView_startColor:
  // 渐变色之起始颜色，默认设置为红色
  mColors[0] = a.getColor(attr, Color.RED);
  break;
  case R.styleable.GoodProgressView_endColor:
  // 渐变色之结束颜色，默认设置为品红
  mColors[1] = a.getColor(attr, Color.MAGENTA);
  break;
  case R.styleable.GoodProgressView_backgroundColor:
  // 进度条默认颜色，默认设置为灰色
  backgroundColor = a.getColor(attr, Color.GRAY);
  break;
  case R.styleable.GoodProgressView_textColor:
  // 文字颜色，默认设置为灰色
  textColor = a.getColor(attr, Color.GRAY);
  break;
  }
 }
 a.recycle();

 mPaint = new Paint();
 progressValue=0;
 }

 public void setProgressValue(int progressValue){

 if(progressValue>100){
  progressValue = 100;
 }
 this.progressValue = progressValue;
 Log.i("customView","log: progressValue="+progressValue);
 }

 public void setColors(int[] colors){
 mColors = colors;
 }

 @Override
 protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)
 {

 int width = 0;
 int height = 0;
 /**
  * 设置宽度
  */
 int specMode = MeasureSpec.getMode(widthMeasureSpec);
 int specSize = MeasureSpec.getSize(widthMeasureSpec);
 switch (specMode)
 {
 case MeasureSpec.EXACTLY:// 明确指定了
  width = specSize;
  break;
 case MeasureSpec.AT_MOST:// 一般为WARP_CONTENT
  width = getPaddingLeft() + getPaddingRight() ;
  break;
 }

 /**
  * 设置高度
  */
 specMode = MeasureSpec.getMode(heightMeasureSpec);
 specSize = MeasureSpec.getSize(heightMeasureSpec);
 switch (specMode)
 {
 case MeasureSpec.EXACTLY:// 明确指定了
  height = specSize;
  break;
 case MeasureSpec.AT_MOST:// 一般为WARP_CONTENT
  height = width/10;
  break;
 }

 Log.i("customView","log: w="+width+" h="+height);
 setMeasuredDimension(width, height);

 }

 @Override
 protected void onDraw(Canvas canvas) {
 super.onDraw(canvas);

 int mWidth = getMeasuredWidth();
 int mHeight = getMeasuredHeight();

 //按比例计算进度条各部分的值
 float unit = Math.min(((float)mWidth)/300, ((float)mHeight)/30);
 float lineWidth = 5*unit;//线粗
 float innerCircleDiameter = 6*unit;//内圆直径
 float outerCircleDiameter = 10*unit;//外圆直径
 float wordHeight = 12*unit;//字高//9*unit
// float wordWidth = 26*unit;//字长
 float offsetLength = 5*unit;//留空
// float width = 300*unit;//绘画区域的长度
 float height = 30*unit;//绘画区域的高度
 float progressWidth = 258*unit;//绘画区域的长度

 mPaint.setAntiAlias(true);
 mPaint.setStrokeWidth((float) lineWidth );
 mPaint.setStyle(Style.STROKE);
 mPaint.setStrokeCap(Cap.ROUND);

 mPaint.setColor(Color.TRANSPARENT);

 float offsetHeight=height/2;
 float offsetWidth=offsetLength;

 float section = ((float)progressValue) / 100;
 if(section>1)
  section=1;

 int count = mColors.length;
 int[] colors = new int[count];
 System.arraycopy(mColors, 0, colors, 0, count);

 //底部灰色背景，指示进度条总长度
 mPaint.setShader(null);
 mPaint.setColor(backgroundColor);
 canvas.drawLine(offsetWidth+section * progressWidth, offsetHeight, offsetWidth+progressWidth, offsetHeight, mPaint);

 //设置渐变色区域
 LinearGradient shader = new LinearGradient(0, 0, offsetWidth*2+progressWidth , 0, colors, null,
  Shader.TileMode.CLAMP);
 mPaint.setShader(shader);

 //画出渐变色进度条
 canvas.drawLine(offsetWidth, offsetHeight, offsetWidth+section*progressWidth, offsetHeight, mPaint);

 //渐变色外圆
 mPaint.setStrokeWidth(1);
 mPaint.setStyle(Paint.Style.FILL);
 canvas.drawCircle(offsetWidth+section * progressWidth, offsetHeight, outerCircleDiameter/2, mPaint);

 //绘制两条斜线，使外圆到进度条的连接更自然
 if(section*100>1.8){

  mPaint.setStrokeWidth(2*unit);
  canvas.drawLine(offsetWidth+section * progressWidth-6*unit, offsetHeight-(float)1.5*unit,
   offsetWidth+section * progressWidth-1*unit,offsetHeight-(float)3.8*unit, mPaint);

  canvas.drawLine(offsetWidth+section * progressWidth-6*unit, offsetHeight+(float)1.5*unit,
   offsetWidth+section * progressWidth-1*unit,offsetHeight+(float)3.8*unit, mPaint);
 }

 //白色内圆
 mPaint.setShader(null);
 mPaint.setColor(Color.WHITE);
 canvas.drawCircle(offsetWidth+section * progressWidth, offsetHeight, innerCircleDiameter/2, mPaint);//白色内圆


 //绘制文字--百分比
 mPaint.setStrokeWidth(2*unit);
 mPaint.setColor(textColor);
 mPaint.setTextSize(wordHeight);
 //计算坐标使文字居中
 FontMetrics fontMetrics = mPaint.getFontMetrics();
 float fontHeight = fontMetrics.bottom - fontMetrics.top;
 float baseY = height/2 + fontHeight/2 - fontMetrics.bottom;
 canvas.drawText(""+progressValue+"%", progressWidth+2*offsetWidth, baseY, mPaint);//略微偏下，baseline

 }

}

主xml：

放了两个进度条，一个使用默认值，一个设置了进度条默认颜色与字体颜色：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
 xmlns:tools="http://schemas.android.com/tools"
 xmlns:custom="http://schemas.android.com/apk/res/com.customview"
 android:layout_width="match_parent"
 android:layout_height="match_parent" >

 <com.customview.view.GoodProgressView
 android:id="@+id/good_progress_view1"
 android:layout_width="match_parent"
 android:layout_height="wrap_content"
 android:padding="10dp"
 />

 <com.customview.view.GoodProgressView
 android:id="@+id/good_progress_view2"
 android:layout_width="match_parent"
 android:layout_height="wrap_content"
 android:layout_centerInParent="true"
 custom:backgroundColor="#ffcccccc"
 custom:textColor="#ff000000"
 android:padding="10dp"
 />

</RelativeLayout>

Activity文件：

一个使用默认渐变色效果，一个的渐变色使用随机颜色，这样每次运行效果不同，比较有趣一些，另外我们也可以从随机效果中找到比较好的颜色组合。进度的变化，是使用了一个定时器来推进。

package com.customview;

import android.os.Bundle;
import android.os.Handler;
import android.os.Message;
import android.util.Log;
import android.view.WindowManager;
import java.util.Random;
import java.util.Timer;
import java.util.TimerTask;
import com.customview.view.GoodProgressView;
import android.app.Activity;
import android.graphics.Color;

public class MainActivity extends Activity
{

 GoodProgressView good_progress_view1;
 GoodProgressView good_progress_view2;

 int progressValue=0;

 @Override
 protected void onCreate(Bundle savedInstanceState)
 {
 super.onCreate(savedInstanceState);
 this.getWindow().setFlags(WindowManager.LayoutParams.FLAG_FULLSCREEN,WindowManager.LayoutParams.FLAG_FULLSCREEN);//去掉信息栏

 setContentView(R.layout.activity_main);
 good_progress_view1 = (GoodProgressView)findViewById(R.id.good_progress_view1);
 good_progress_view2 = (GoodProgressView)findViewById(R.id.good_progress_view2);

 //第一个进度条使用默认进度颜色，第二个指定颜色（随机生成）
 good_progress_view2.setColors(randomColors());

 timer.schedule(task, 1000, 1000); // 1s后执行task,经过1s再次执行
 }

 Handler handler = new Handler() {
 public void handleMessage(Message msg) {
  if (msg.what == 1) {
  Log.i("log","handler : progressValue="+progressValue);

  //通知view，进度值有变化
  good_progress_view1.setProgressValue(progressValue*2);
  good_progress_view1.postInvalidate();

  good_progress_view2.setProgressValue(progressValue);
  good_progress_view2.postInvalidate();

  progressValue+=1;
  if(progressValue>100){
   timer.cancel();
  }
  }
  super.handleMessage(msg);
 };
 };

 private int[] randomColors() {
 int[] colors=new int[2];

 Random random = new Random();
 int r,g,b;
 for(int i=0;i<2;i++){
  r=random.nextInt(256);
  g=random.nextInt(256);
  b=random.nextInt(256);
  colors[i]=Color.argb(255, r, g, b);
  Log.i("customView","log: colors["+i+"]="+Integer.toHexString(colors[i]));
 }

 return colors;
 }

 Timer timer = new Timer();
 TimerTask task = new TimerTask() {

 @Override
 public void run() {
  // 需要做的事:发送消息
  Message message = new Message();
  message.what = 1;
  handler.sendMessage(message);
 }
 };

}

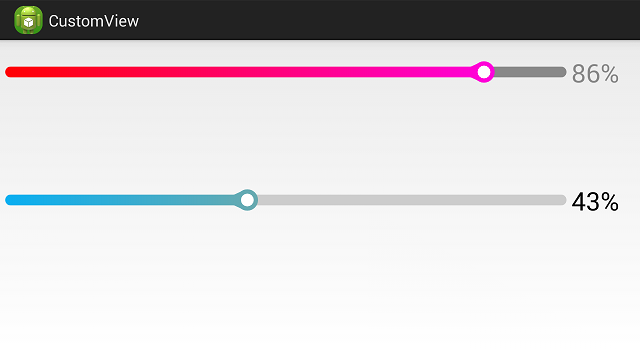

最终效果如下：

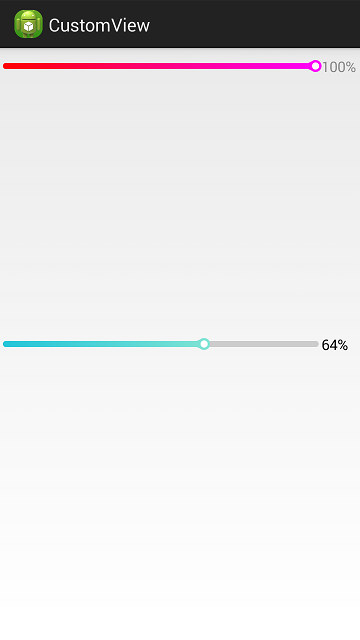

竖屏时：
