概述

纵观移动市场，一款移动app，要想长期在移动市场立足，最起码要包含以下几个要素：实用的功能、极强的用户体验、华丽简洁的外观。华丽外观的背后，少不了美工的辛苦设计，但如果开发人员不懂得怎么合理展示这些设计好的图片，将会糟蹋了这些设计，功亏一篑。

比如下面张图片，本来是设计来做按钮背景的：

button.png，尺寸为：24x60

现在我们把它用作为按钮背景，按钮尺寸是150x50：

// 得到view的尺寸
CGSize viewSize = self.view.bounds.size;

// 初始化按钮
UIButton *button = [[UIButton alloc] init];
// 设置尺寸
button.bounds = CGRectMake(0, 0, 150, 50);
// 设置位置
button.center = CGPointMake(viewSize.width * 0.5f, viewSize.height * 0.5f);

// 加载图片
UIImage *image = [UIImage imageNamed:@"button"];
// 设置背景图片
[button setBackgroundImage:image forState:UIControlStateNormal];

// 添加按钮
[self.view addSubview:button];

运行效果图：

可以看到，效果非常地差。原因很简单，因为原图大小为24x60，现在整张图片被全方位拉伸为150x50，比较严重的是图片的4个角。
有些人可能马上想到一个解决方案，你叫美工把图片做大一点不就好了么，怎么拉伸都没事。没错，这是一种解决方案，不过不建议采取。原因很简单：1.图片大，导致安装包也大，加载到内存中也大；2.有更好的解决方案。
细看一下图片，其实图片会变得难看，完全是因为4个角被拉伸了，中间的拉伸并没有明显地丑化外观。因此要想小图片被拉伸后不会变得难看，在图片拉伸的时候，我们只需拉伸图片的中间一块矩形区域即可，不要拉伸边缘部分。
比如只拉伸下图的矩形区域，上下左右的边缘都不拉伸：

iOS中提供很好用的API帮我们实现上述功能。到iOS 6.0为止，iOS提供了3种图片拉伸的解决方案，接下来分别详细介绍这些方案。
一、iOS 5.0之前

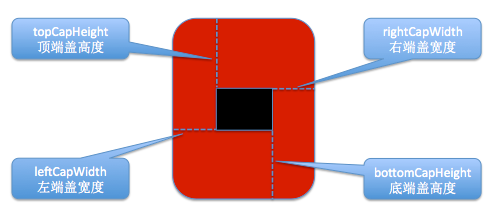

iOS中有个叫端盖(end cap)的概念，用来指定图片中的哪一部分不用拉伸。比如下图中，黑色代表需要被拉伸的矩形区域，上下左右不需要被拉伸的边缘就称为端盖。

使用UIImage的这个方法，可以通过设置端盖宽度返回一个经过拉伸处理的UIImage对象

复制代码代码如下:

- (UIImage *)stretchableImageWithLeftCapWidth:(NSInteger)leftCapWidth topCapHeight:(NSInteger)topCapHeight;

这个方法只有2个参数，leftCapWidth代表左端盖宽度，topCapHeight代表顶端盖高度。系统会自动计算出右端盖宽度(rightCapWidth)和底端盖高度(bottomCapHeight)，算法如下：

// width为图片宽度
rightCapWidth = width - leftCapWidth - 1;

// height为图片高度
bottomCapHeight = height - topCapHeight - 1

经过计算，你会发现中间的可拉伸区域只有1x1

// stretchWidth为中间可拉伸区域的宽度
stretchWidth = width - leftCapWidth - rightCapWidth = 1;

// stretchHeight为中间可拉伸区域的高度
stretchHeight = height - topCapHeight - bottomCapHeight = 1;

因此，使用这个方法只会拉伸图片中间1x1的区域，并不会影响到边缘和角落。
下面演示下方法的使用：

// 左端盖宽度
NSInteger leftCapWidth = image.size.width * 0.5f;
// 顶端盖高度
NSInteger topCapHeight = image.size.height * 0.5f;
// 重新赋值
image = [image stretchableImageWithLeftCapWidth:leftCapWidth topCapHeight:topCapHeight];

调用这个方法后，原来的image并不会发生改变，会产生一个新的经过拉伸的UIImage，所以第6行中需要将返回值赋值回给image变量
运行效果：

可以发现，图片非常美观地显示出来了
注意：
1.这个方法在iOS 5.0出来后就过期了
2.这个方法只能拉伸1x1的区域

二、iOS 5.0
在iOS 5.0中，UIImage又有一个新方法可以处理图片的拉伸问题

复制代码代码如下:

- (UIImage *)resizableImageWithCapInsets:(UIEdgeInsets)capInsets

这个方法只接收一个UIEdgeInsets类型的参数，可以通过设置UIEdgeInsets的left、right、top、bottom来分别指定左端盖宽度、右端盖宽度、顶端盖高度、底端盖高度

CGFloat top = 25; // 顶端盖高度
CGFloat bottom = 25 ; // 底端盖高度
CGFloat left = 10; // 左端盖宽度
CGFloat right = 10; // 右端盖宽度
UIEdgeInsets insets = UIEdgeInsetsMake(top, left, bottom, right);
// 伸缩后重新赋值
image = [image resizableImageWithCapInsets:insets];

运行效果：

三、iOS 6.0
在iOS6.0中，UIImage又提供了一个方法处理图片拉伸

复制代码代码如下:

- (UIImage *)resizableImageWithCapInsets:(UIEdgeInsets)capInsets resizingMode:(UIImageResizingMode)resizingMode

对比iOS5.0中的方法，只多了一个UIImageResizingMode参数，用来指定拉伸的模式：
UIImageResizingModeStretch：拉伸模式，通过拉伸UIEdgeInsets指定的矩形区域来填充图片
UIImageResizingModeTile：平铺模式，通过重复显示UIEdgeInsets指定的矩形区域来填充图片

CGFloat top = 25; // 顶端盖高度
CGFloat bottom = 25 ; // 底端盖高度
CGFloat left = 10; // 左端盖宽度
CGFloat right = 10; // 右端盖宽度
UIEdgeInsets insets = UIEdgeInsetsMake(top, left, bottom, right);
// 指定为拉伸模式，伸缩后重新赋值
image = [image resizableImageWithCapInsets:insets resizingMode:UIImageResizingModeStretch];

运行效果：

以上就是本文的全部内容，希望对大家熟练掌握iOS图片拉伸技巧有所帮助。
