深入解析iOS应用开发中九宫格视图布局的相关计算方法

133 阅读 0 评论 88 点赞

我是靠谱客的博主酷酷外套，最近开发中收集的这篇文章主要介绍深入解析iOS应用开发中九宫格视图布局的相关计算方法，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

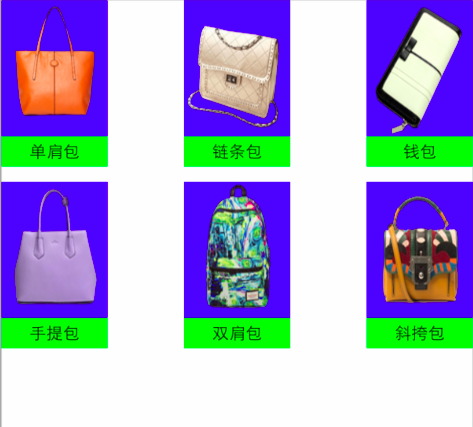

来看一个简单的例子：

复制代码代码如下:

/*
* 总列数
*/
NSUInteger totalloc = 3;

/*
* View的宽高
*/
CGFloat shopW = 80;
CGFloat shopH = 100;

/*
* 每个View之间的间隔
*/
CGFloat margin = (self.view.frame.size.width - totalloc * shopW) / (totalloc + 1);

/*
* View的总个数
*/
NSUInteger count = 12;

/*
* 根据总个数使用总列数来除和取余获取对应的行和列
*/
NSUInteger loc = count / totalloc;
NSUInteger row = count % totalloc;

/*
* View的X和Y
*/
CGFloat shopX = margin + (margin + shopW) * row;
CGFloat shopY = margin + (margin + shopH) * loc;

/*
* 创建自定义View，设置背景颜色，添加到界面上去
*/
UIView *shopV = [[UIView alloc] initWithFrame:CGRectMake(shopX, shopY, shopW, shopH)];
shopV.backgroundColor = [UIColor lightGrayColor];
[self.shopView addSubview:shopV];

/*
* 创建UIImageView用于放置图片，设置frame然后加到自定义的View上面
*/
UIImageView *imageV = [[UIImageView alloc] init];
imageV.frame = CGRectMake(0, 0, 80, 80);
[shopV addSubview:imageV];

/*
* 创建UILabel用于放置显示文字，设置frame然后加到自定义的View上面
*/
UILabel *l = [[UILabel alloc] init];
l.frame = CGRectMake(0, 80, 80, 20);
l.textAlignment = NSTextAlignmentCenter;
[shopV addSubview:l];

根据例子可以看出设置九宫格的几个要点步骤，下面我们再进一步深入探究尺寸和坐标方面的相关计算。比如现在我们有一个UIView，和一个button，当点击button的时候，我们希望能在这个view上以九宫格的形式添加它的子view。
这里主要是记录一下实现的思路，以后类似的问题都可以这样思考。

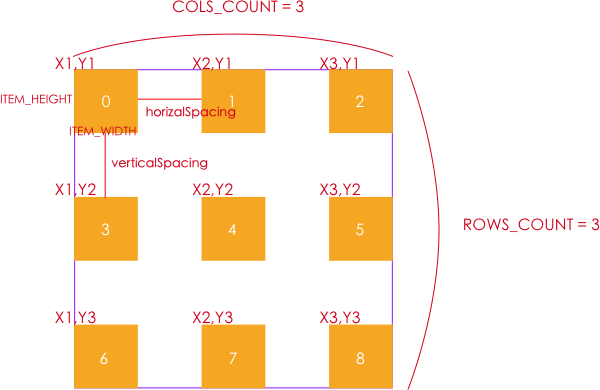

如图，我们首先要计算的应该是horizalSpacing 和 verticalSpacing，因为拿到它们才可以计算坐标值。

很明显这个容器view的大小是固定的，每一个子view的大小也是固定的，所以可以拿到horizalSpacing和verticalSpacing的值，并且是通过动态计算，因为这样才能保证，当容器view或者子view的大小改变时，计算出的间距仍然是等大的。

这里首先要定义需要用到的常量：

复制代码代码如下:

#define ITEM_WIDTH 80.0

#define ITEM_HEIGHT 80.0

#define COLS_COUNT 3

#define ROWS_COUNT 3

当点击button的时候，会触发addItemView的方法，就在这个方法里面计算水平和垂直间距：

复制代码代码如下:

- (IBAction)addItemView

{

    CGFloat horizalSpacing = (self.bigView.bounds.size.width - COLS_COUNT * ITEM_WIDTH) / (COLS_COUNT - 1);

    CGFloat verticalSpacing = (self.bigView.bounds.size.height - ROWS_COUNT * ITEM_HEIGHT) / (ROWS_COUNT - 1);

}

以horizalSpacing为例：

首先拿到容器view的总宽度：self.bigView.bounds.size.width

因为一行有三个item，每个item的宽度已知，所以可以计算出三个item占据的宽度：COLS_COUNT * ITEM_WIDTH

用总宽度减去三个item占据的宽度，剩下的空间就是总间距。

因为每一行有三个item，那么就会产生两个间距。同理，一行有n个item，那么就会产生n-1个间距。

有了总间距，知道了共有多少个间距，那么每个间距占据多少就可以求出来，所以求出了horizalSpacing。

verticalSpacing同理。

有了水平和垂直item间的间距，我们就可以计算item的坐标：

第一个item: X1 = (ITEM_WIDTH + horizalSpacing) * 0, Y1 = 0
第二个item: X2 = (ITEM_WIDTH + horizalSpacing) * 1, Y1 = 0
第三个item: X3 = (ITEM_WIDTH + horizalSpacing) * 2, Y1 = 0

第四个item: X1 = (ITEM_WIDTH + horizalSpacing) * 0, Y2 = (ITEM_HEIGHT + verticalSpacing) * 1
第五个item: X2 = (ITEM_WIDTH + horizalSpacing) * 1, Y2 = (ITEM_HEIGHT + verticalSpacing) * 1
第六个item: X3 = (ITEM_WIDTH + horizalSpacing) * 2, Y2 = (ITEM_HEIGHT + verticalSpacing) * 1

...
可以看到，x和y坐标都是有规律的：

x坐标是通过

(ITEM_WIDTH + horizalSpacing) * index // 这里的index就是图中item的编号
但是当到第四个item的时候，又需要重复新一轮的index的值。

复制代码代码如下:

% 3 = 0, 1 % 3 = 1, 2 % 3 = 2

% 3 = 0, 4 % 3 = 1, 5 % 3 = 2

% 3 = 0, 7 % 3 = 1, 8 % 3 = 2

可以看到，是和上面进行的模运算是一个规律，所以我们就可以将代码写成这样来计算x的值：

复制代码代码如下:

- (IBAction)addItemView
{
NSUInteger index = self.bigView.subviews.count; // 新增

CGFloat horizalSpacing = (self.bigView.bounds.size.width - COLS_COUNT * ITEM_WIDTH) / (COLS_COUNT - 1);
CGFloat verticalSpacing = (self.bigView.bounds.size.height - ROWS_COUNT * ITEM_HEIGHT) / (ROWS_COUNT - 1);

CGFloat x = (ITEM_WIDTH + horizalSpacing) * (index % COLS_COUNT); // 新增
}

在这里计算index并没有采用单独定义一个计数器，每次点击后计数器加1这种方式，而是通过计算容器view的子view的个数。很明显，第一次点击前index = 0。（之后会定义view然后加到bigView中，这时bigView的子view就会+1了。）

同理，y值可以采用同样的方法计算，不过要注意并非是进行取模计算，而是通过除法。（看一下每个item的序号并且和规律对应上，就会发现是用除法。）

复制代码代码如下:

- (IBAction)addItemView
{
NSUInteger index = self.bigView.subviews.count;

CGFloat x = (ITEM_WIDTH + horizalSpacing) * (index % COLS_COUNT);
CGFloat y = (ITEM_HEIGHT + verticalSpacing) * (index / COLS_COUNT); // 新增
}

拿到每次view的坐标，并且已知大小，就可以完成了。

复制代码代码如下:

- (IBAction)addItemView
{
NSUInteger index = self.bigView.subviews.count;

CGFloat x = (ITEM_WIDTH + horizalSpacing) * (index % COLS_COUNT);
CGFloat y = (ITEM_HEIGHT + verticalSpacing) * (index / COLS_COUNT);

    UIView *item = [[UIView alloc] initWithFrame:CGRectMake(x, y, ITEM_WIDTH, ITEM_HEIGHT)]; // 新增
    item.backgroundColor = [UIColor redColor]; // 新增
    [self.bigView addSubview:item]; // 新增
}

不仅仅是九宫格，无论改变item的大小还是bigView的大小，或者改变每一行每一列的item个数，都可以很好的计算出每个item合适的大小和位置。
