概述

CAlayer层的属性
一、position和anchorPoint

1.简单介绍

CALayer有2个非常重要的属性：position和anchorPoint

@property CGPoint position;

用来设置CALayer在父层中的位置

以父层的左上角为原点(0, 0)

@property CGPoint anchorPoint;

称为“定位点”、“锚点”

决定着CALayer身上的哪个点会在position属性所指的位置

以自己的左上角为原点(0, 0)

它的x、y取值范围都是0~1，默认值为（0.5, 0.5）

2.图示

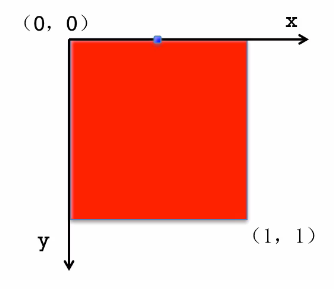

anchorPoint

它的取值为0~1

红色图层的anchorPoint为（0，0）

红色图层的anchorPoint为（0.5，0.5）

红色图层的anchorPoint为（1，1）

红色图层的anchorPoint为（0.5，0）

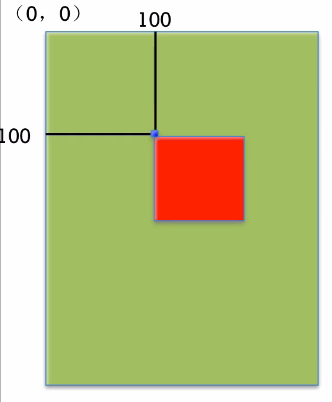

position和anchorPoint

添加一个红色图层到绿色图层上，红色图层显示到什么位置，由position属性决定

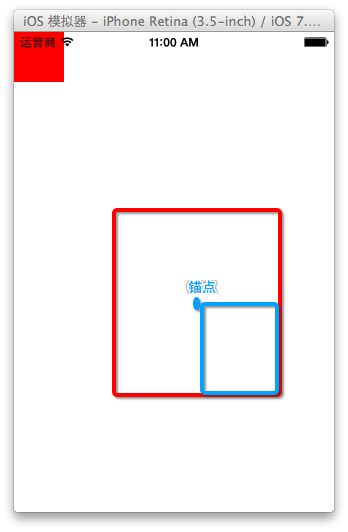

假设红色图层的position是（100，100）

　　到底把红色图层的哪个点移动到（100，100）的坐标位置，锚点。

　　红色图层的锚点是（0，0）

红色图层的锚点是（0.5，0.5）

红色图层的锚点是（1，1）

红色图层的锚点是（0.5，0）

3.代码示例

（1）没有设置锚点。默认的锚点位置为（0.5，0.5）

复制代码代码如下:

//
// YYViewController.m
// 03-锚点等属性
//
// Created by apple on 14-6-21.
// Copyright (c) 2014年 itcase. All rights reserved.
//

#import "YYViewController.h"

@interface YYViewController ()

@end

复制代码代码如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];
    //创建图层
    CALayer *layer=[CALayer layer];
    //设置图层的属性
    layer.backgroundColor=[UIColor redColor].CGColor;
    layer.bounds=CGRectMake(0, 0, 100, 100);
    //添加图层
    [self.view.layer addSublayer:layer];

}

@end

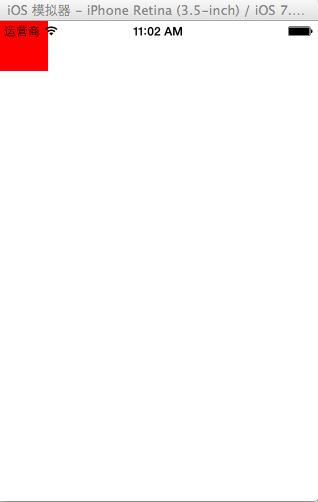

显示效果：

（1）设置锚点位置为（0，0）

复制代码代码如下:

- (void)viewDidLoad

{

    [super viewDidLoad];

    //创建图层

    CALayer *layer=[CALayer layer];

    //设置图层的属性

    layer.backgroundColor=[UIColor redColor].CGColor;

    layer.bounds=CGRectMake(0, 0, 100, 100);

    //设置锚点为（0，0）

    layer.anchorPoint=CGPointZero;

    //添加图层

    [self.view.layer addSublayer:layer];

}

@end

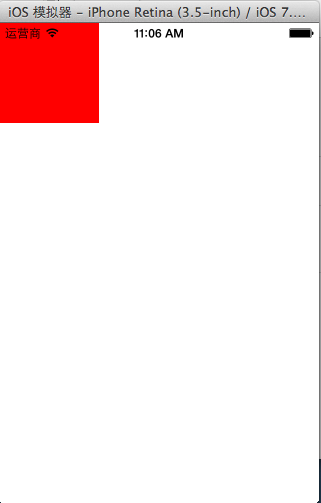

显示效果：

二、隐式动画

1.简单说明

每一个UIView内部都默认关联着一个CALayer，我们可用称这个Layer为Root Layer（根层）

所有的非Root Layer，也就是手动创建的CALayer对象，都存在着隐式动画

什么是隐式动画？

当对非Root Layer的部分属性进行修改时，默认会自动产生一些动画效果

而这些属性称为Animatable Properties(可动画属性)

列举几个常见的Animatable Properties：

bounds：用于设置CALayer的宽度和高度。修改这个属性会产生缩放动画

backgroundColor：用于设置CALayer的背景色。修改这个属性会产生背景色的渐变动画

position：用于设置CALayer的位置。修改这个属性会产生平移动画

2.代码示例

复制代码代码如下:

//
// YYViewController.m
// 04-隐式动画
//
// Created by apple on 14-6-21.
// Copyright (c) 2014年 itcase. All rights reserved.
//

#import "YYViewController.h"

@interface YYViewController ()
@property(nonatomic,strong)CALayer *layer;
@end

复制代码代码如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];
    //创建图层
    CALayer *mylayer=[CALayer layer];
    //设置图层属性
    mylayer.backgroundColor=[UIColor brownColor].CGColor;
    mylayer.bounds=CGRectMake(0, 0, 150, 100);
    //显示位置
    mylayer.position=CGPointMake(100, 100);
    mylayer.anchorPoint=CGPointZero;
    mylayer.cornerRadius=20;
    //添加图层
    [self.view.layer addSublayer:mylayer];
    self.layer=mylayer;
}

-(void)touchesBegan:(NSSet *)touches withEvent:(UIEvent *)event
{
    //隐式动画
    self.layer.bounds=CGRectMake(0, 0, 200, 60);
    self.layer.backgroundColor=[UIColor yellowColor].CGColor;
}
@end

关闭隐式动画：

复制代码代码如下:

[CATransaction begin];

[CATransaction setDisableActions:YES];

//隐式动画

self.layer.bounds=CGRectMake(0, 0, 200, 60);

self.layer.backgroundColor=[UIColor yellowColor].CGColor;

[CATransaction commit];

如何查看CALayer的某个属性是否支持隐式动画？

　　可以查看头文件，看有没有Animatable，如果有则表示支持。

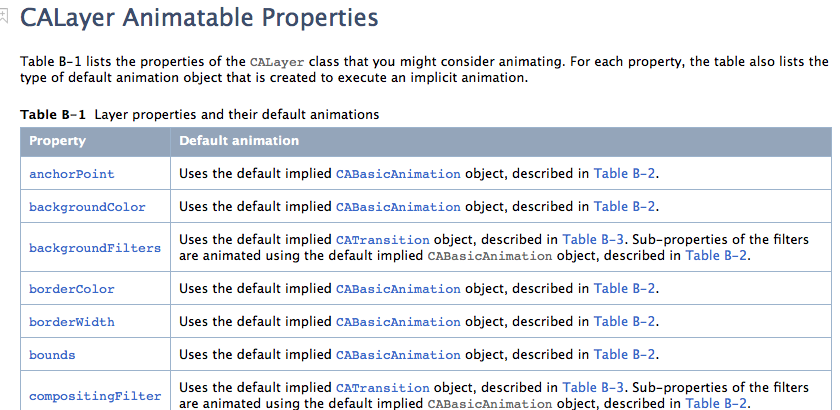

也可以查看官方文档

文档中标明的这些属性都是支持隐式动画的

自定义layer
一、第一种方式

1.简单说明

以前想要在view中画东西，需要自定义view,创建一个类与之关联，让这个类继承自UIView，然后重写它的DrawRect：方法，然后在该方法中画图。

绘制图形的步骤：
（1）获取上下文
（2）绘制图形
（3）渲染图形

如果在layer上画东西，与上面的过程类似。
代码示例：

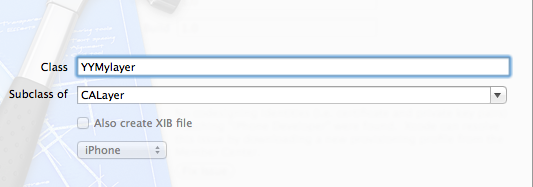

新建一个类，让该类继承自CALayer

YYMylayer.m文件

复制代码代码如下:

//
// YYMylayer.m
// 05-自定义layer(1)
//
// Created by apple on 14-6-21.
// Copyright (c) 2014年 itcase. All rights reserved.
//

#import "YYMylayer.h"

@implementation YYMylayer
//重写该方法，在该方法内绘制图形
-(void)drawInContext:(CGContextRef)ctx
{
    //1.绘制图形
    //画一个圆
    CGContextAddEllipseInRect(ctx, CGRectMake(50, 50, 100, 100));
    //设置属性（颜色）
//    [[UIColor yellowColor]set];
    CGContextSetRGBFillColor(ctx, 0, 0, 1, 1);

    //2.渲染
    CGContextFillPath(ctx);
}
@end

复制代码代码如下:

在控制器中，创建一个自定义的类
//
// YYViewController.m
// 05-自定义layer(1)
//
// Created by apple on 14-6-21.
// Copyright (c) 2014年 itcase. All rights reserved.
//

#import "YYViewController.h"
#import "YYMylayer.h"

@interface YYViewController ()

@end

复制代码代码如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];

    //1.创建自定义的layer
    YYMylayer *layer=[YYMylayer layer];
    //2.设置layer的属性
    layer.backgroundColor=[UIColor brownColor].CGColor;
    layer.bounds=CGRectMake(0, 0, 200, 150);
    layer.anchorPoint=CGPointZero;
    layer.position=CGPointMake(100, 100);
    layer.cornerRadius=20;
    layer.shadowColor=[UIColor blackColor].CGColor;
    layer.shadowOffset=CGSizeMake(10, 20);
    layer.shadowOpacity=0.6;

    [layer setNeedsDisplay];
    //3.添加layer
    [self.view.layer addSublayer:layer];

}

@end

注意点：
（1）默认为无色，不会显示。要想让绘制的图形显示出来，还需要设置图形的颜色。注意不能直接使用UI框架中的类
（2）在自定义layer中的-(void)drawInContext:方法不会自己调用，只能自己通过setNeedDisplay方法调用，在view中画东西DrawRect:方法在view第一次显示的时候会自动调用。

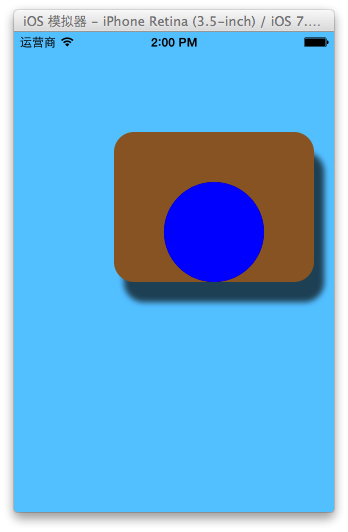

实现效果：

2.拓展
　　UIView中绘图说明

复制代码代码如下:

#import "YYVIEW.h"

@implementation YYVIEW

- (void)drawRect:(CGRect)rect
{
    //1.获取上下文
    CGContextRef ctx=UIGraphicsGetCurrentContext();
    //2.绘制图形
    CGContextAddEllipseInRect(ctx, CGRectMake(50, 50, 100, 100));
    //设置属性（颜色）
    //    [[UIColor yellowColor]set];
    CGContextSetRGBFillColor(ctx, 0, 0, 1, 1);

    //3.渲染
    CGContextFillPath(ctx);
    //在执行渲染操作的时候，本质上它的内部相当于调用了下面的方法
    [self.layer drawInContext:ctx];
}

说明：在UIView中绘制图形，获取的上下文就是这个view对应的layer的上下文。在渲染的时候，就是把图形渲染到对应的layer上。

在执行渲染操作的时候，本质上它的内部相当于执行了 [self.layer drawInContext:ctx];

二、第二种方式

方法描述：设置CALayer的delegate，然后让delegate实现drawLayer:inContext:方法，当CALayer需要绘图时，会调用delegate的drawLayer:inContext:方法进行绘图。

代码示例：

复制代码代码如下:

#import "YYViewController.h"
@interface YYViewController ()
@end

复制代码代码如下:

@implementation YYViewController

- (void)viewDidLoad
{
    [super viewDidLoad];
    //1.创建自定义的layer
    CALayer *layer=[CALayer layer];
    //2.设置layer的属性
    layer.backgroundColor=[UIColor brownColor].CGColor;
    layer.bounds=CGRectMake(0, 0, 200, 150);
    layer.anchorPoint=CGPointZero;
    layer.position=CGPointMake(100, 100);
    layer.cornerRadius=20;
    layer.shadowColor=[UIColor blackColor].CGColor;
    layer.shadowOffset=CGSizeMake(10, 20);
    layer.shadowOpacity=0.6;

    //设置代理
    layer.delegate=self;
    [layer setNeedsDisplay];
    //3.添加layer
    [self.view.layer addSublayer:layer];
}

-(void)drawLayer:(CALayer *)layer inContext:(CGContextRef)ctx
{
    //1.绘制图形
    //画一个圆
    CGContextAddEllipseInRect(ctx, CGRectMake(50, 50, 100, 100));
    //设置属性（颜色）
    //    [[UIColor yellowColor]set];
    CGContextSetRGBFillColor(ctx, 0, 0, 1, 1);

    //2.渲染
    CGContextFillPath(ctx);
}
@end

实现效果：

注意点：不能再将某个UIView设置为CALayer的delegate，因为UIView对象已经是它内部根层的delegate，再次设置为其他层的delegate就会出问题。

在设置代理的时候，它并不要求我们遵守协议，说明这个方法是nsobject中的，就不需要再额外的显示遵守协议了。

提示：以后如果要设置某个类的代理，但是这个代理没要求我们遵守什么特定的协议，那么可以认为这个协议方法是NSObject里边的。

三、补充说明
（1）无论采取哪种方法来自定义层，都必须调用CALayer的setNeedsDisplay方法才能正常绘图。
（2）详细现实过程：
当UIView需要显示时，它内部的层会准备好一个CGContextRef(图形上下文)，然后调用delegate(这里就是UIView)的drawLayer:inContext:方法，并且传入已经准备好的CGContextRef对象。而UIView在drawLayer:inContext:方法中又会调用自己的drawRect:方法。平时在drawRect:中通过UIGraphicsGetCurrentContext()获取的就是由层传入的CGContextRef对象，在drawRect:中完成的所有绘图都会填入层的CGContextRef中，然后被拷贝至屏幕。
