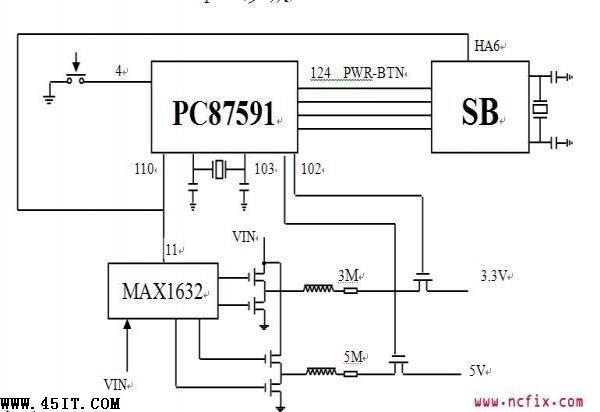

1、插上电源适配器19V→MAX1632,此时产生3.3V、5V、12V,由MAX1632的11脚PG信号发出检测信号到PC87591(110Pin)和南桥，让机器进入待命状态。

2、当按下“PW-ON”,3.3V由高电平变为低电平送给PC87591的4脚（如果是176脚的PC89591，则送到第4脚），PC87591内部会产生PWR- BTN(124脚)信号和3个SLP(休眠信号)与南桥相连。

3、南桥在检测到电流管理相关信号正常后，让PC87591的102Pin和103Pin发生3.3V和5V的开信号，使3.3V和5V输出供给所需要的负载。

4、3.3V和5V正常后，PC87591会同时发出各分组供电和CPU核心供电的开信号。
