Android实现动态添加数据与堆叠折线图详解流程

153 阅读 0 评论
我是靠谱客的博主 失眠画板，最近开发中收集的这篇文章主要介绍Android实现动态添加数据与堆叠折线图详解流程，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

效果视频

引用

描述

本示例采用的是非常、非常、非常好用的一款第三方SDK——helloCharts
传送门

导包

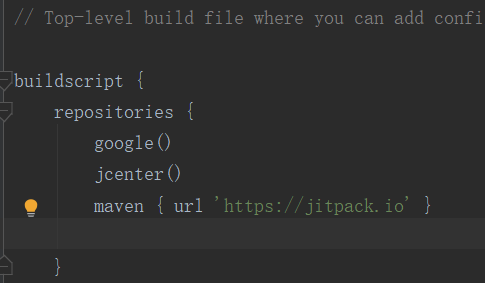

第一步 ：导入maven

maven { url 'https://jitpack.io' }

第二步：导入依赖

implementation 'com.github.lecho:hellocharts-library:1.5.8@aar'

代码分析

本示例总共采用了三条折线，分别为温度、湿度、光照

初始化

初始化三条折线颜色

TmpLine = new Line( mTmpChart ).setColor( Color.parseColor( "#cc00ff" ) );
 HumLine= new Line( mHumChart ).setColor( Color.parseColor( "#0033ff" ) );
 LightLine = new Line( mLightChart ).setColor( Color.parseColor( "#cc0000" ) );

初始化三条折线样式

        TmpLine.setShape( ValueShape.SQUARE);
        TmpLine.setCubic(true);//曲线是否平滑，即是曲线还是折线
        TmpLine.setFilled(true);//是否填充曲线的面积
        TmpLine.setHasLabels(true);//曲线的数据坐标是否加上备注
        TmpLine.setHasLines(true);//是否用线显示。如果为false 则没有曲线只有点显示
        TmpLine.setHasPoints(true);//是否显示圆点 如果为false 则没有原点只有点显示（每个数据点都是个大的圆点）

        HumLine.setShape( ValueShape.CIRCLE);//折线图上每个数据点的形状  这里是圆形 （有三种 ：ValueShape.SQUARE  ValueShape.CIRCLE  ValueShape.DIAMOND）
        HumLine.setCubic(true);//曲线是否平滑，即是曲线还是折线
        HumLine.setFilled(true);//是否填充曲线的面积
        HumLine.setHasLabels(true);//曲线的数据坐标是否加上备注
        HumLine.setHasLines(true);//是否用线显示。如果为false 则没有曲线只有点显示
        HumLine.setHasPoints(true);//是否显示圆点 如果为false 则没有原点只有点显示（每个数据点都是个大的圆点）

        LightLine.setShape( ValueShape.DIAMOND);//折线图上每个数据点的形状  这里是圆形 （有三种 ：ValueShape.SQUARE  ValueShape.CIRCLE  ValueShape.DIAMOND）
        LightLine.setCubic(true);//曲线是否平滑，即是曲线还是折线
        LightLine.setFilled(true);//是否填充曲线的面积
        LightLine.setHasLabels(true);//曲线的数据坐标是否加上备注
        LightLine.setHasLines(true);//是否用线显示。如果为false 则没有曲线只有点显示
        LightLine.setHasPoints(true);//是否显示圆点 如果为false 则没有原点只有点显示（每个数据点都是个大的圆点）

将三条折线添加到折线集合内

        lines.add( TmpLine );
        lines.add( HumLine );
        lines.add( LightLine );

添加折线

        data = new LineChartData();
        data.setLines(lines);

初始化X轴、Y轴样式属性

        Axis axisX = new Axis(); //X轴
        axisX.setHasTiltedLabels(false);  //X坐标轴字体是斜的显示还是直的，true是斜的显示
        axisX.setTextColor(Color.RED);  //设置字体颜色
        //axisX.setName("时间");  //表格名称
        axisX.setTextSize(7);//设置字体大小
        axisX.setMaxLabelChars(10); //最多几个X轴坐标，意思就是你的缩放让X轴上数据的个数7<=x<=mAxisXValues.length
        axisX.setValues(mAxisXValues);  //填充X轴的坐标名称
        data.setAxisXBottom(axisX); //x 轴在底部
        //data.setAxisXTop(axisX);  //x 轴在顶部
        axisX.setHasLines(true); //x 轴分割线

        // Y轴是根据数据的大小自动设置Y轴上限(在下面我会给出固定Y轴数据个数的解决方案)
        Axis axisY = new Axis();  //Y轴
        axisY.setName("历史数据");//y轴标注
        axisY.setTextSize(10);//设置字体大小
        axisY.setTextColor( Color.RED );
        axisX.setLineColor( Color.GREEN );
        data.setAxisYLeft(axisY);  //Y轴设置在左边

设置折线图支持滑动、缩放、平移等功能

        lineChart.setInteractive(true);
        lineChart.setZoomType( ZoomType.HORIZONTAL);
        lineChart.setMaxZoom((float) 2);//最大方法比例
        lineChart.setContainerScrollEnabled(true, ContainerScrollType.HORIZONTAL);
        lineChart.setLineChartData(data);
        lineChart.setVisibility( View.VISIBLE);

        Viewport v = new Viewport(lineChart.getMaximumViewport());
        v.left = 0;
        v.right = 7;
        lineChart.setCurrentViewport(v);

动态添加数据

采用Timer动态添加数据

  private void getValue(){
      timer = new Timer(  );
      timer.schedule( new TimerTask() {
          @Override
          public void run() {
           runOnUiThread( ()->{
               getTmp();
               getHum();
               getLight();
           } );
          }
      } ,100,2000);
  }

温度数据

从云获取数据

 float tmp = Float.parseFloat( pointDTO.get( i ).Value );

刷新数据，(很重要)

 lineChart.setLineChartData(data);

private void getTmp(){
      business.getSensorData( Param.DEVICEID, Param.TMPTAG, "1", "1", null, null, "ASC", "20", "1", new NCallBack<BaseResponseEntity<SensorDataPageDTO>>(context) {
          @Override
          protected void onResponse(BaseResponseEntity<SensorDataPageDTO> response) {

          }

          @Override
          public void onResponse(Call<BaseResponseEntity<SensorDataPageDTO>> call, Response<BaseResponseEntity<SensorDataPageDTO>> response) {
              super.onResponse( call, response );
              BaseResponseEntity<SensorDataPageDTO> dto = response.body();
              if (dto != null && dto.getStatus() == 0){
                  List<SensorDataPageDTO.VR> pointDTO = dto.getResultObj().DataPoints.get( 0 ).PointDTO;
                  if (pointDTO != null){
                      for (int i = 0; i <pointDTO.size() ; i++) {
                          float tmp = Float.parseFloat( pointDTO.get( i ).Value );
                          //Toast.makeText( context,tmp+"",Toast.LENGTH_SHORT ).show();
                          mTmpChart.add( new PointValue( i,tmp ) );
                          lineChart.setLineChartData(data);
                      }
                  }else {
                   Toast.makeText( context,"数据为空",Toast.LENGTH_SHORT ).show();
                  }
              }
          }
      } );
  }

湿度数据

business.getSensorData( Param.DEVICEID, Param.HUMTAG, "1", "1", null, null, "ASC", "20", "1", new NCallBack<BaseResponseEntity<SensorDataPageDTO>>(context) {
          @Override
          protected void onResponse(BaseResponseEntity<SensorDataPageDTO> response) {

          }

          @Override
          public void onResponse(Call<BaseResponseEntity<SensorDataPageDTO>> call, Response<BaseResponseEntity<SensorDataPageDTO>> response) {
              super.onResponse( call, response );
              BaseResponseEntity<SensorDataPageDTO> dto = response.body();
              if (dto != null && dto.getStatus() == 0){
                  List<SensorDataPageDTO.VR> pointDTO = dto.getResultObj().DataPoints.get( 0 ).PointDTO;
                  if (pointDTO != null){
                      for (int i = 0; i <pointDTO.size() ; i++) {
                          float hum = Float.parseFloat( pointDTO.get( i ).Value );
                          //Toast.makeText( context,tmp+"",Toast.LENGTH_SHORT ).show();
                          mHumChart.add( new PointValue( i,hum ) );
                          lineChart.setLineChartData(data);
                      }
                  }else {
                      Toast.makeText( context,"数据为空",Toast.LENGTH_SHORT ).show();
                  }
              }
          }
      } );
  }

光照数据

 private void getLight(){
      business.getSensorData( Param.DEVICEID, Param.LIGHTTAG, "1", "1", null, null, "ASC", "20", "1", new NCallBack<BaseResponseEntity<SensorDataPageDTO>>(context) {
          @Override
          protected void onResponse(BaseResponseEntity<SensorDataPageDTO> response) {

          }

          @Override
          public void onResponse(Call<BaseResponseEntity<SensorDataPageDTO>> call, Response<BaseResponseEntity<SensorDataPageDTO>> response) {
              super.onResponse( call, response );
              BaseResponseEntity<SensorDataPageDTO> dto = response.body();
              if (dto != null && dto.getStatus() == 0){
                  List<SensorDataPageDTO.VR> pointDTO = dto.getResultObj().DataPoints.get( 0 ).PointDTO;
                  if (pointDTO != null){
                      for (int i = 0; i <pointDTO.size() ; i++) {
                          float light = Float.parseFloat( pointDTO.get( i ).Value );
                          //Toast.makeText( context,tmp+"",Toast.LENGTH_SHORT ).show();
                          mLightChart.add( new PointValue( i,light ) );
                          lineChart.setLineChartData(data);
                      }
                  }else {
                      Toast.makeText( context,"数据为空",Toast.LENGTH_SHORT ).show();
                  }
              }
          }
      } );
  }

动态添加X轴时间值

初始化

X轴自动刷新时间依旧采用Timer实现
这俩属性较为重要

        axisX.setTextSize(7);//设置字体大小
        axisX.setMaxLabelChars(10); //最多几个X轴坐标，意思就是你的缩放让X轴上数据的

X轴属性初始化

        Axis axisX = new Axis(); //X轴
        axisX.setHasTiltedLabels(false);  //X坐标轴字体是斜的显示还是直的，true是斜的显示
        axisX.setTextColor(Color.RED);  //设置字体颜色
        //axisX.setName("时间");  //表格名称
        axisX.setTextSize(7);//设置字体大小
        axisX.setMaxLabelChars(10); //最多几个X轴坐标，意思就是你的缩放让X轴上数据的个数7<=x<=mAxisXValues.length
        axisX.setValues(mAxisXValues);  //填充X轴的坐标名称
        data.setAxisXBottom(axisX); //x 轴在底部
        //data.setAxisXTop(axisX);  //x 轴在顶部
        axisX.setHasLines(true); //x 轴分割线

自动刷新时间实现

    private void getAxis() {
        timerY = new Timer(  );
        timerY.schedule( new TimerTask() {
            @Override
            public void run() {
                test();
            }
        },100,2000 );

    }

private void test(){
                business.getSensorData( Param.DEVICEID, Param.TMPTAG, "1", "1", null,null, "ASC", "20", "1", new NCallBack<BaseResponseEntity<SensorDataPageDTO>>(context) {
            @Override
            protected void onResponse(BaseResponseEntity<SensorDataPageDTO> response) {

            }

            @Override
            public void onResponse(Call<BaseResponseEntity<SensorDataPageDTO>> call, Response<BaseResponseEntity<SensorDataPageDTO>> response) {
                super.onResponse( call, response );
                BaseResponseEntity<SensorDataPageDTO> dto = response.body();
                if (dto != null && dto.getStatus() == 0){
                    List<SensorDataPageDTO.VR> pointDTO = dto.getResultObj().DataPoints.get( 0 ).PointDTO;
                    SensorDataPageDTO.VR[] array = new SensorDataPageDTO.VR[pointDTO.size()];
                    pointDTO.toArray(array);
                    mAxisXValues.clear();
                    mTime = new String[array.length];
                        for (int i = 0; i < array.length ; i++) {
                            //mAxisXValues.clear();
                            mTime[i] = pointDTO.get( i ).RecordTime;
                            mAxisXValues.add(new AxisValue(i).setLabel(mTime[i]));
                        }
                    runOnUiThread( ()->{
                        lineChart.setLineChartData(data);
                    } );
                }
            }
        } );
    }

尾言

如有不足之处，望君海涵
需要源码，call我
