我是靠谱客的博主迷路音响，这篇文章主要介绍使用Android Studio创建OpenCV4.1.0 项目的步骤，现在分享给大家，希望可以做个参考。

一、OpenCV

OpenCV（开源计算机视觉库）是一个开源的计算机视觉和机器学习软件库,是一个基于C与C++的跨平台计算机视觉处理库。

二、下载

开发基于Andorid的计算机视觉的应用可以使用OpenCV 4.1.0-Android SDK：

从官方网站下载 OpenCV 4.1.0 For Android SDK

https://sourceforge.net/projects/opencvlibrary/files/4.1.0/opencv-4.1.0-android-sdk.zip/download

三、使用Android Studio 开发基于OpenCV 4.1.0的移动应用

（1）平台版本

Android Studio 3.2.1

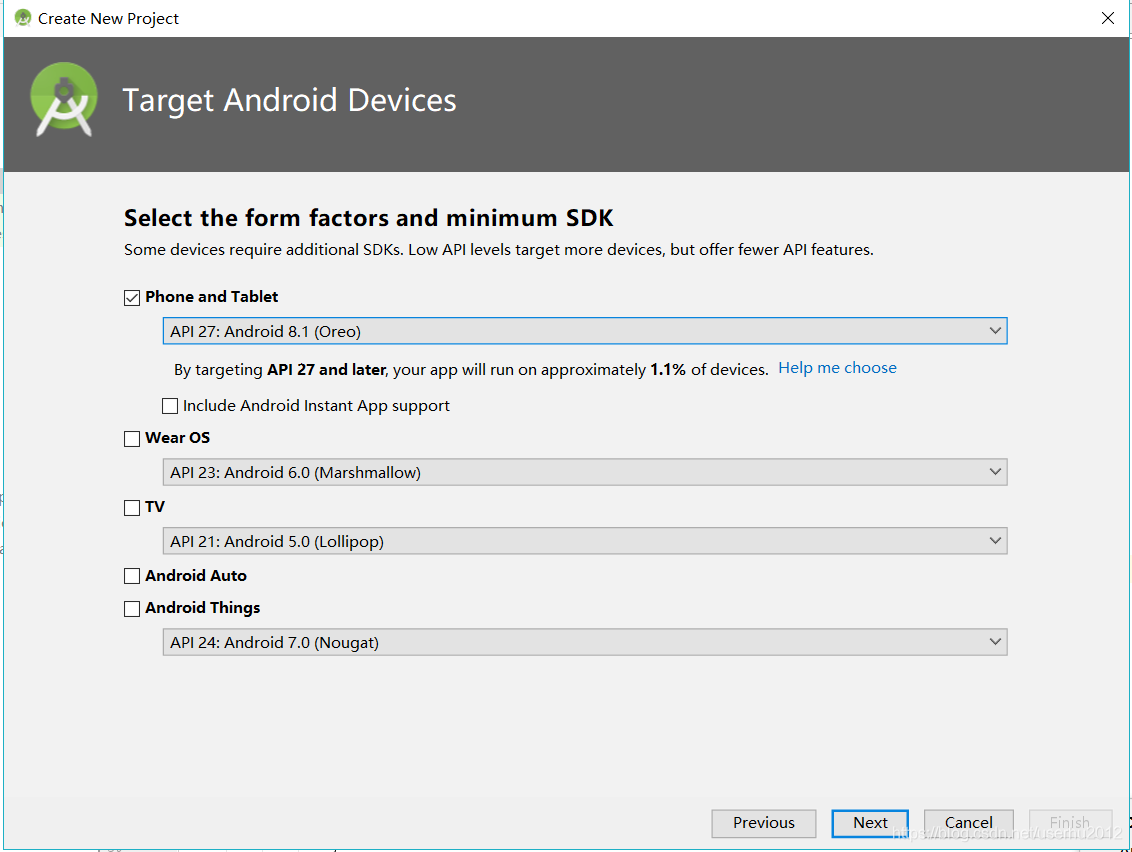

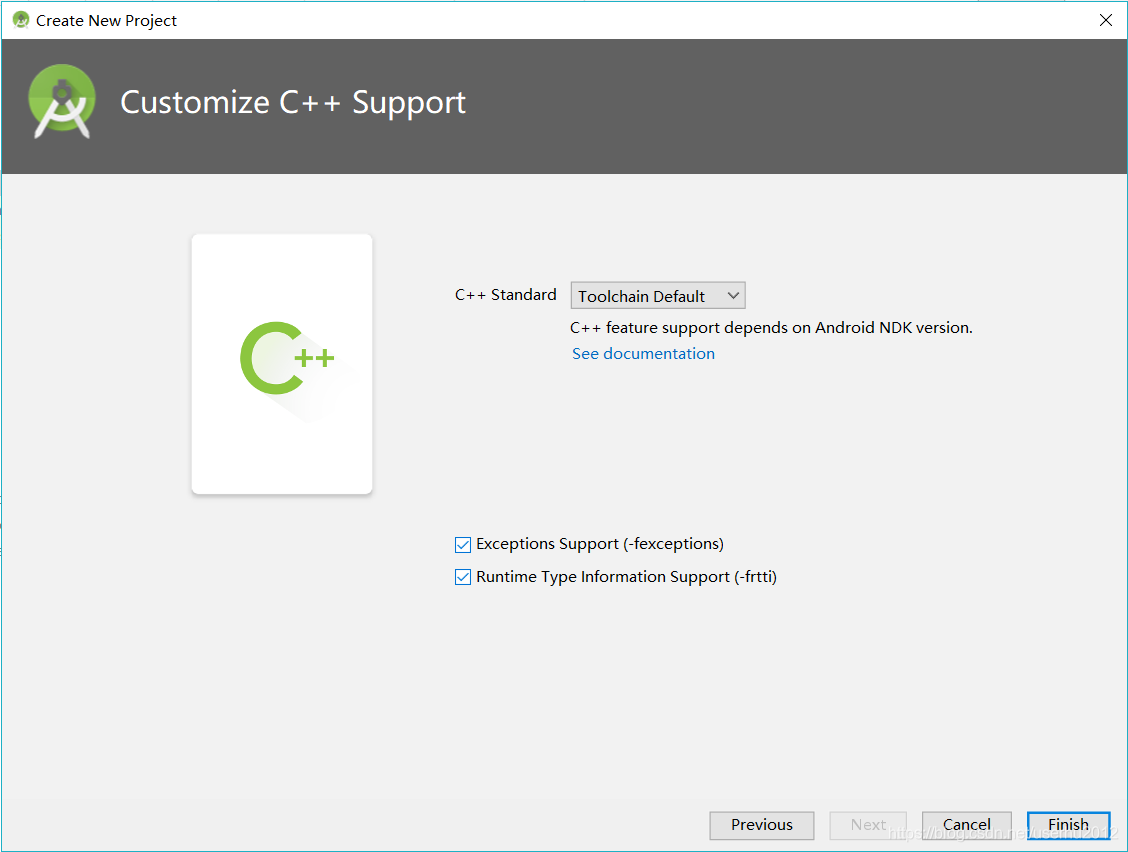

（2）新建一个Android项目

(3)将OPENCV 4.1.0 Android SDK的java模块导入到项目中

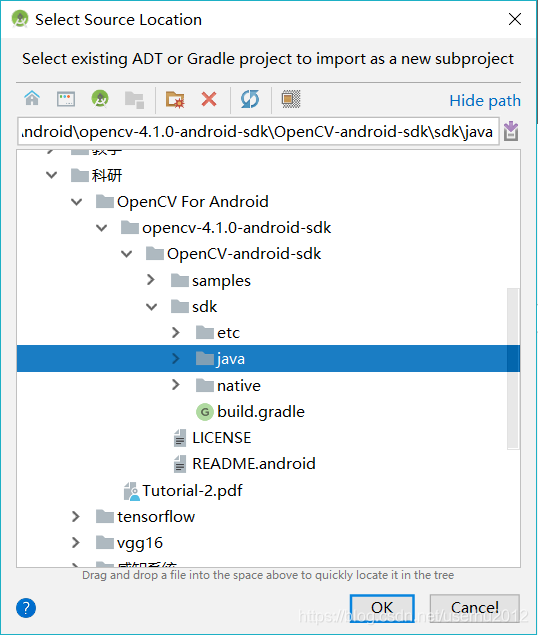

a) 将下载的opencv-4.1.0-android-sdk.zip文件解压，解压后进入到“opencv-4.1.0-android-sdkOpenCV-android-sdksdk”的目录下，有如下文件：

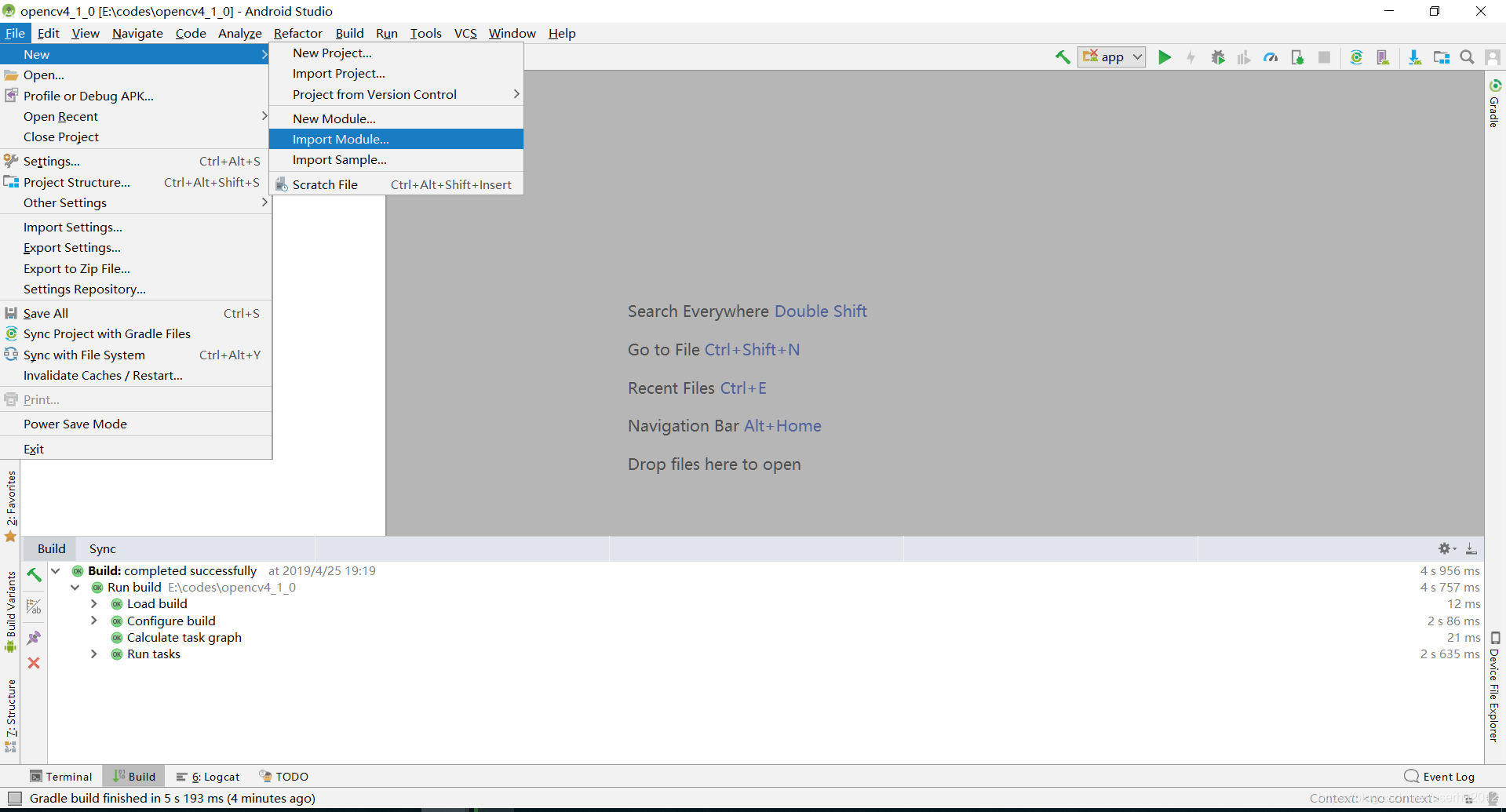

b)将java模块导入到已创建的项目中

c)将已经改名为opencv41Libs（命名自行定义）的java模块，即opencv41Libs模块修改对应的build.gradle文件

有三处需要注意：

将文件中的 "apply plugin: 'com.android.application'"修改为“apply plugin: 'com.android.library'”
将文件中的自动生成的“applicationId "org.opencv"”删除，因为opencv41Libs模块是作为库存在而不是应用存在
将compileSdkVersion 、buildToolsVersion、minSdkVersion 、targetSdkVersion 属性值的设置与app对应的build.gradle文件的配置一致。

例如app对应的build.gradle为：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
apply plugin: 'com.android.application'

android {
  compileSdkVersion 28
  defaultConfig {
    applicationId "app.userhu2012.test"
    minSdkVersion 27
    targetSdkVersion 28
    versionCode 1
    versionName "1.0"
    testInstrumentationRunner "android.support.test.runner.AndroidJUnitRunner"
    externalNativeBuild {
      cmake {
        cppFlags "-frtti -fexceptions"
      }
    }
  }
  buildTypes {
    release {
      minifyEnabled false
      proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'
    }
  }
  externalNativeBuild {
    cmake {
      path "CMakeLists.txt"
    }
  }
}

则opencv41Libs对应的build.gradle文件配置如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
apply plugin: 'com.android.library'

android {
  compileSdkVersion 28
  buildToolsVersion "28.0.3"

  defaultConfig {
    //applicationId "org.opencv"
    minSdkVersion 27
    targetSdkVersion 28
  }

  buildTypes {
    release {
      minifyEnabled false
      proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.txt'
    }
  }
}

d)配置libs库

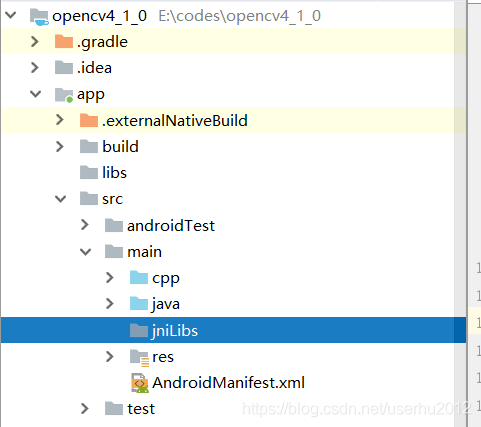

为项目app的src/main目录下创建一个jniLibs目录（如果没有的话）

将opencv 4.1.0 android sdk中的opencv-4.1.0-android-sdkOpenCV-android-sdksdknativelibs库的所有架构文件复制到jniLibs目录中

再到项目app模块对应的build.gradle进行配置，增加jniLibs.srcDirs参数

复制代码

1
2
3
4
5
sourceSets{
  main{
    jniLibs.srcDirs = ['src/main/jniLibs']
  }
}

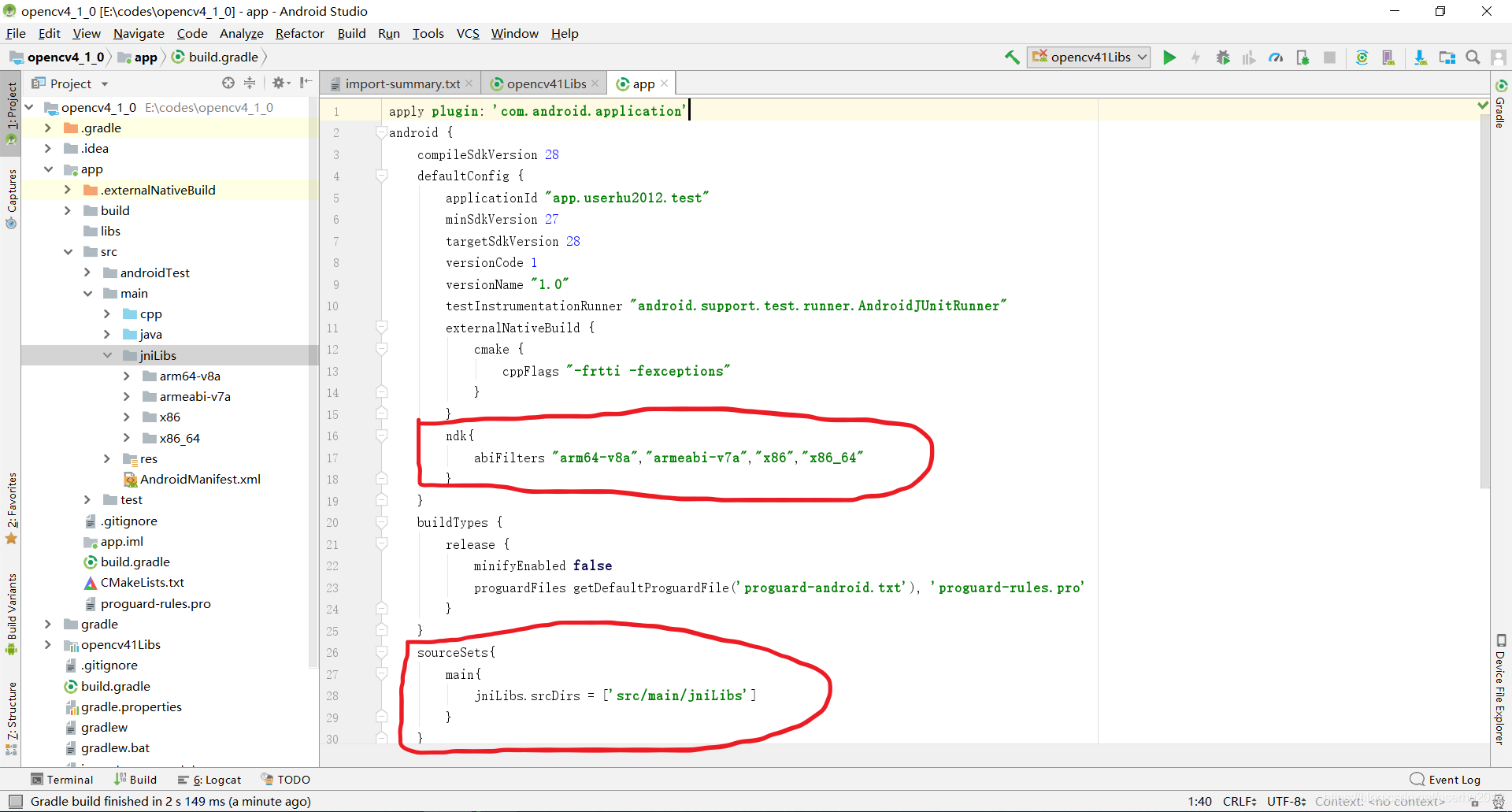

以及配置支持的ndk类型，如下图所示，把已知的架构包写到app对应的build.gradle中

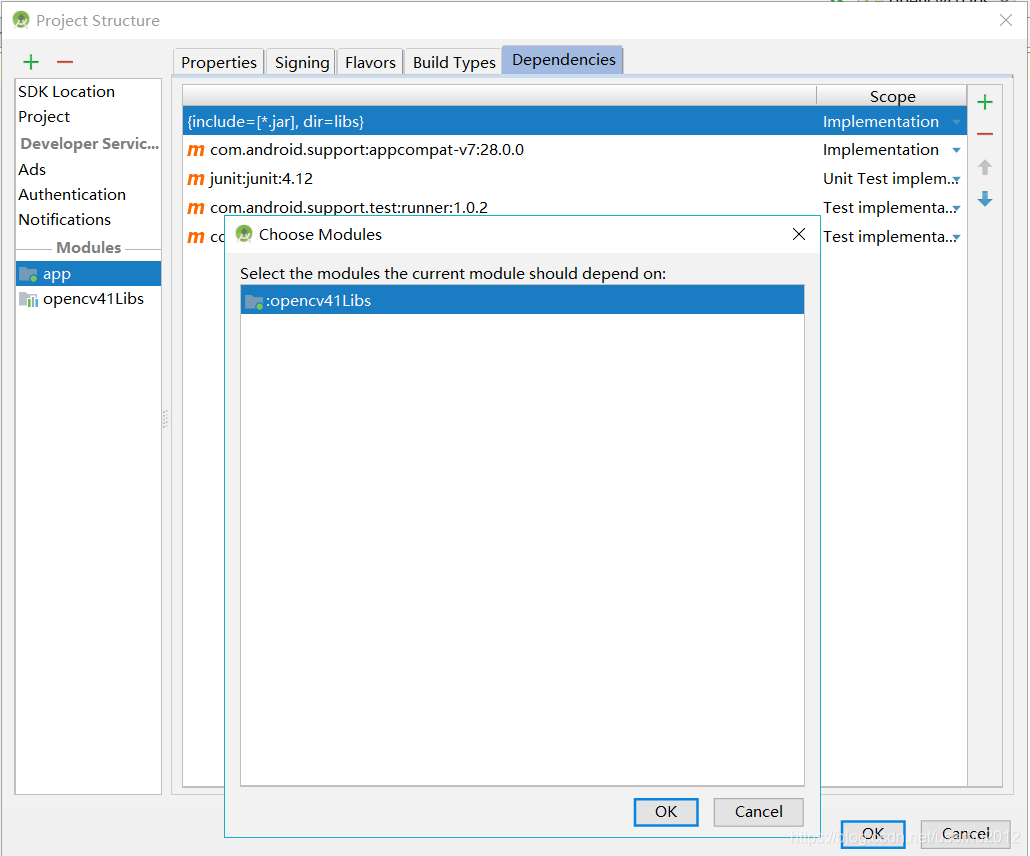

然后配置项目app的依赖项目，选择“文件”-》“Project Structure”，然后设置app模块的的依赖模块，如下图所示：

选择“OK",app模块对应的build.gradle的文件如下所示：

复制代码

apply plugin: 'com.android.application'
android {
  compileSdkVersion 28
  defaultConfig {
    applicationId "app.userhu2012.test"
    minSdkVersion 27
    targetSdkVersion 28
    versionCode 1
    versionName "1.0"
    testInstrumentationRunner "android.support.test.runner.AndroidJUnitRunner"
    externalNativeBuild {
      cmake {
        cppFlags "-frtti -fexceptions"
      }
    }
    ndk{
      abiFilters "arm64-v8a","armeabi-v7a","x86","x86_64"
    }
  }
  buildTypes {
    release {
      minifyEnabled false
      proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'
    }
  }
  sourceSets{
    main{
      jniLibs.srcDirs = ['src/main/jniLibs']
    }
  }
  externalNativeBuild {
    cmake {
      path "CMakeLists.txt"
    }
  }
}

dependencies {
  implementation fileTree(include: ['*.jar'], dir: 'libs')
  implementation 'com.android.support:appcompat-v7:28.0.0'
  testImplementation 'junit:junit:4.12'
  androidTestImplementation 'com.android.support.test:runner:1.0.2'
  androidTestImplementation 'com.android.support.test.espresso:espresso-core:3.0.2'
  implementation project(':opencv41Libs')
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
apply plugin: 'com.android.application'
android {
  compileSdkVersion 28
  defaultConfig {
    applicationId "app.userhu2012.test"
    minSdkVersion 27
    targetSdkVersion 28
    versionCode 1
    versionName "1.0"
    testInstrumentationRunner "android.support.test.runner.AndroidJUnitRunner"
    externalNativeBuild {
      cmake {
        cppFlags "-frtti -fexceptions"
      }
    }
    ndk{
      abiFilters "arm64-v8a","armeabi-v7a","x86","x86_64"
    }
  }
  buildTypes {
    release {
      minifyEnabled false
      proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'
    }
  }
  sourceSets{
    main{
      jniLibs.srcDirs = ['src/main/jniLibs']
    }
  }
  externalNativeBuild {
    cmake {
      path "CMakeLists.txt"
    }
  }
}

dependencies {
  implementation fileTree(include: ['*.jar'], dir: 'libs')
  implementation 'com.android.support:appcompat-v7:28.0.0'
  testImplementation 'junit:junit:4.12'
  androidTestImplementation 'com.android.support.test:runner:1.0.2'
  androidTestImplementation 'com.android.support.test.espresso:espresso-core:3.0.2'
  implementation project(':opencv41Libs')
}
