RecyclerView自定义分割线

165 阅读 0 评论 109 点赞

我是靠谱客的博主帅气大白，最近开发中收集的这篇文章主要介绍RecyclerView自定义分割线，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

前言

RecyclerView已经推出很久了，由于其高度的可定制性现在被广泛应用，我们常用的功能，如：单条目更新，LayoutManager实现各种炫酷的排列效果，定义个性分割线等

今天学习如何定制一个自己的分割线，让你的列表看起来更好看

内容部分

首先：常规的用法三步走设置布局方式，设置分割线，设置adapter。

本身系统是自带了一个默认的分割线类DividerItemDecoration可以实现和ListView一样的效果。但是我们可能有其他的需求，如我们希望分割线有不同的颜色，这时我们可以通过DividerItemDecoration的setDrawable(Drawable drawable)方法设置一个Drawable进入，如下：

DividerItemDecoration dividerItemDecoration = new DividerItemDecoration(this, DividerItemDecoration.VERTICAL);
  Drawable drawable = getResources().getDrawable(R.drawable.mycoler);
  dividerItemDecoration.setDrawable(drawable);
  recyclerView.addItemDecoration(dividerItemDecoration);

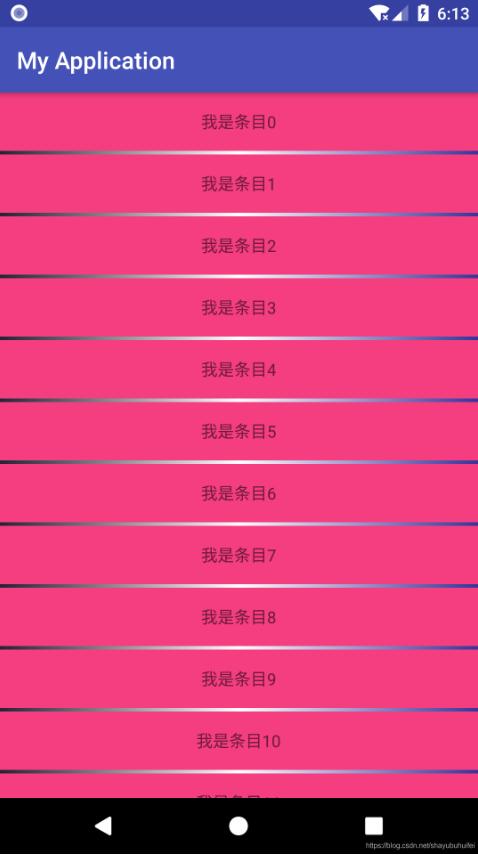

通过编写不同的shape可以设置成不同的颜色的线。如图：

特殊情况问题记录

当我在绘制横向滚动的RecyclerView的分割线的时候，出了一个小问题，因为使用shape画的线，获取Drawable的宽度一直为1px导致，无法显示分割线，如果你传入的是一个图片就没问题，我还没找到原因。

描述：RecyclerView高度为100dp，item的高度为50dp，当绘制出竖直方向分割线的时候，item部分分割线未能显示，经过排查发现，分割线是绘制在RecyclerView的view上，item作为子view存在于RecyclerView的容器中，所以导致分割线绘制的一部分被遮挡，此处我使用系统提供的DividerItemDecoration也是效果一致的。如下图：

所绘制的分割线上绘制在RecyclerView的布局上的，这也就解释了，为什么绘制完分割线需要调用getItemOffsets（）方法进行位置重新排列了

如何解决这个情况呢？（其实就是自己根据出传入的Drawable宽度处理）

1.给item设置一个padding值就可以了，这样就可以把分割线显示出来了。

2.通过getItemOffsets（）方法设置偏移量，让item顺位后移，显示出来分割线即可。

处理后的图片如下：

不过这个问题我会在尝试，找出为什么拿到的宽度数值不正确，如有知道的大佬，望告知，谢谢

定制过程分析

步骤一

初始化一些参数内容，如偏移量，默认的分割线等

public MyItemDecoration(Context context, int orientation, int inset, Drawable drawable) {
  if (orientation != VERTICAL && orientation != HORIZONTAL) {
   throw new IllegalArgumentException("请输入正确的参数！");
  }
  this.inset = inset;
  mOrientation = orientation;
  mDivider = drawable;
  if (drawable == null) {
   final TypedArray a = context.obtainStyledAttributes(ATTRS);
   mDivider = a.getDrawable(0);
   a.recycle();
  }
 }

步骤二

绘制部分，通过标识位来区分是垂直方向还是水平方向

@Override
 public void onDraw(@NonNull Canvas c, @NonNull RecyclerView parent, @NonNull RecyclerView.State state) {
  if (parent.getLayoutManager() != null && this.mDivider != null) {
   if (this.mOrientation == VERTICAL) {
    this.drawVertical(c, parent);
   } else {
    this.drawHorizontal(c, parent);
   }

  }
 }

步骤三

绘制垂直或水平的分割线，这里主要是设置Drawable在RecyclerView中的位置。

private void drawHorizontal(Canvas canvas, RecyclerView parent) {
  int top = parent.getPaddingTop();
  int bottom = parent.getHeight() - parent.getPaddingBottom();

  int childCount = parent.getChildCount();
  for (int i = 0; i < childCount - 1; i++) {
   View childAt = parent.getChildAt(i);
   RecyclerView.LayoutParams layoutParams = (RecyclerView.LayoutParams) childAt.getLayoutParams();
   int left = childAt.getRight() + layoutParams.rightMargin;
   int right = mDivider.getIntrinsicWidth() + left;

   mDivider.setBounds(left, top, right, bottom);
   mDivider.draw(canvas);

  }


 }

 private void drawVertical(Canvas canvas, RecyclerView parent) {
  int left = parent.getPaddingLeft();
  int right = parent.getWidth() - parent.getPaddingRight();
  int childCount = parent.getChildCount();
  for (int i = 0; i < childCount - 1; i++) {
   View child = parent.getChildAt(i);
   RecyclerView.LayoutParams layoutParams = (RecyclerView.LayoutParams) child.getLayoutParams();
   int top = child.getBottom() + layoutParams.bottomMargin;
   int bottom = top + mDivider.getIntrinsicHeight();

   if (inset > 0) {
    mDivider.setBounds(left + inset, top, right - inset, bottom);
   } else {
    mDivider.setBounds(left, top, right, bottom);
   }
   mDivider.draw(canvas);
  }
 }

步骤四

因为我们为RecyclerView添加了分割线，所以整体位置要做调整。主要调整的部分就是，在条目中间添加一个分割线，需要对原来的所有条目后移动一个分割线的宽度（高度）。

 @Override
 public void getItemOffsets(@NonNull Rect outRect, @NonNull View view, @NonNull RecyclerView parent, @NonNull RecyclerView.State state) {
  if (this.mDivider == null) {
   outRect.set(0, 0, 0, 0);
  } else {
   if (this.mOrientation == VERTICAL) {
    outRect.set(0, 0, 0, this.mDivider.getIntrinsicHeight());
   } else {
    outRect.set(0, 0, this.mDivider.getIntrinsicWidth(), 0);
   }

  }
 }

以上就是基本的步骤的，其实就是参考系统提供的DividerItemDecoration来写就行。其实系统的代码，是最好的实例，所以多读源码对能力的提升很有帮助。

另外一种实现分割线的方式

其实这种方式很简单，就是将分割线放到item布局中。感觉也是不错的方案，毕竟在做条目布局的时候就把这个分割线完成了。

finish以上完毕，有问题谢谢指出。
