Android课程表界面布局实现代码

168 阅读 0 评论 111 点赞

我是靠谱客的博主时尚冬瓜，最近开发中收集的这篇文章主要介绍Android课程表界面布局实现代码，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

前言

Android课程表布局实现

我是个菜鸟，文章供参考

示例

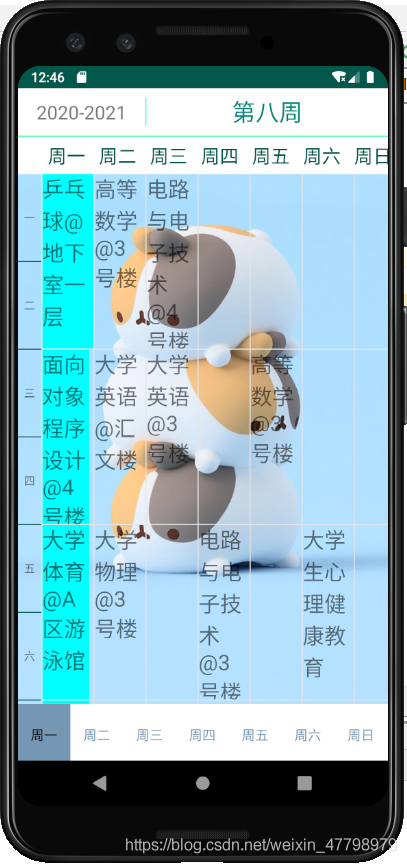

图1：

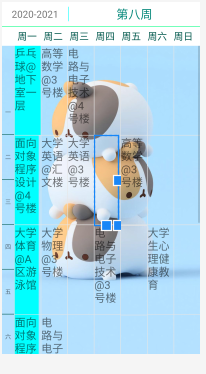

图2：

布局分析

该界面主要可分为三部分：
1.显示年份及周数部分
2.显示周一到周日
3.课程显示部分

实现步骤

1.首先整个页面放在一个LinearLayout布局下面，分为上面和下面两个部分，下面一个是显示课程表的详细信息
2.将控件一个TextView用来显示年份，一个View用来当作竖线，再用一个LinearLayout用来显示选择周数
3.使用ScrollView来显示课程表的详细信息

话不多说直接给代码!!!
代码如下：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  xmlns:app="http://schemas.android.com/apk/res-auto"
  xmlns:tools="http://schemas.android.com/tools"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  android:orientation="vertical"
  tools:context=".Main3Activity">
  <FrameLayout
    android:id="@+id/content"
    android:layout_width="match_parent"
    android:layout_height="0dp"
    android:layout_weight="1"
    ></FrameLayout>
  <LinearLayout
    android:layout_width="match_parent"
    android:layout_height="60dp"
    android:background="#FFFFFF">
    <RelativeLayout
      android:id="@+id/layout1"
      android:layout_width="0dp"
      android:layout_height="match_parent"
      android:layout_weight="1">
      <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_centerVertical="true"
        android:orientation="vertical">
        <TextView
          android:id="@+id/text1"
          android:layout_width="wrap_content"
          android:layout_height="wrap_content"
          android:layout_gravity="center_horizontal"
          android:layout_marginTop="5dp"
          android:text="周一"
          android:textColor="#7597B3" />
      </LinearLayout>
    </RelativeLayout>
    <RelativeLayout
      android:id="@+id/layout2"
      android:layout_width="0dp"
      android:layout_height="match_parent"
      android:layout_weight="1">
      <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_centerVertical="true"
        android:orientation="vertical">
        <TextView
          android:id="@+id/text2"
          android:layout_width="wrap_content"
          android:layout_height="wrap_content"
          android:layout_gravity="center_horizontal"
          android:layout_marginTop="5dp"
          android:text="周二"
          android:textColor="#7597B3" />
      </LinearLayout>
    </RelativeLayout>
    <RelativeLayout
      android:id="@+id/layout3"
      android:layout_width="0dp"
      android:layout_height="match_parent"
      android:layout_weight="1">

      <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_centerVertical="true"
        android:orientation="vertical">

        <TextView
          android:id="@+id/text3"
          android:layout_width="wrap_content"
          android:layout_height="wrap_content"
          android:layout_gravity="center_horizontal"
          android:layout_marginTop="5dp"
          android:text="周三"
          android:textColor="#7597B3" />
      </LinearLayout>
    </RelativeLayout>
    <RelativeLayout
      android:id="@+id/layout4"
      android:layout_width="0dp"
      android:layout_height="match_parent"
      android:layout_weight="1">
      <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_centerVertical="true"
        android:orientation="vertical">
        <TextView
          android:id="@+id/text4"
          android:layout_width="wrap_content"
          android:layout_height="wrap_content"
          android:layout_gravity="center_horizontal"
          android:layout_marginTop="5dp"
          android:text="周四"
          android:textColor="#7597B3" />
      </LinearLayout>
    </RelativeLayout>
    <RelativeLayout
    android:id="@+id/layout5"
    android:layout_width="0dp"
    android:layout_height="match_parent"
    android:layout_weight="1">
    <LinearLayout
      android:layout_width="match_parent"
      android:layout_height="wrap_content"
      android:layout_centerVertical="true"
      android:orientation="vertical">
      <TextView
        android:id="@+id/text5"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"
        android:layout_marginTop="5dp"
        android:text="周五"
        android:textColor="#7597B3" />
    </LinearLayout>
  </RelativeLayout>
    <RelativeLayout
      android:id="@+id/layout6"
      android:layout_width="0dp"
      android:layout_height="match_parent"
      android:layout_weight="1">
      <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_centerVertical="true"
        android:orientation="vertical">
        <TextView
          android:id="@+id/text6"
          android:layout_width="wrap_content"
          android:layout_height="wrap_content"
          android:layout_gravity="center_horizontal"
          android:layout_marginTop="5dp"
          android:text="周六"
          android:textColor="#7597B3" />
      </LinearLayout>
    </RelativeLayout>
    <RelativeLayout
      android:id="@+id/layout7"
      android:layout_width="0dp"
      android:layout_height="match_parent"
      android:layout_weight="1">
      <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_centerVertical="true"
        android:orientation="vertical">
        <TextView
          android:id="@+id/text7"
          android:layout_width="wrap_content"
          android:layout_height="wrap_content"
          android:layout_gravity="center_horizontal"
          android:layout_marginTop="5dp"
          android:text="周日"
          android:textColor="#7597B3" />
      </LinearLayout>
    </RelativeLayout>
  </LinearLayout>

</LinearLayout>

显示课程表的详细信息代码如下（Fragment内的内容）：

<?xml version="1.0" encoding="utf-8"?>
<!--模仿课程表的界面-->
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  android:layout_width="match_parent"
  android:layout_height="match_parent"
  android:orientation="vertical"
  android:background="@drawable/qq5">
  <!--显示时间-->
  <LinearLayout
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:background="@android:color/white">
    <TextView
      android:id="@+id/year"
      android:layout_width="wrap_content"
      android:layout_height="50dp"
      android:layout_gravity="center"
      android:gravity="center"
      android:layout_marginLeft="20dp"
      android:textSize="20dp"
      android:text="2020-2021"/>

    <View
      android:layout_width="1dp"
      android:layout_height="match_parent"
      android:layout_marginLeft="20dp"
      android:layout_marginTop="10dp"
      android:layout_marginBottom="10dp"
      android:background="#00FFFF"
      />
    <TextView
      android:id="@+id/te1"
      android:text="第八周"
      android:gravity="center"
      android:textColor="@color/colorPrimary"
      android:textSize="25dp"
      android:layout_width="match_parent"
      android:layout_height="match_parent"/>


  </LinearLayout>

  <View
    android:layout_width="match_parent"
    android:layout_height="1dp"
    android:background="#00FF7F"/>
  <LinearLayout
    android:layout_width="match_parent"
    android:layout_height="40dp"
    android:background="@android:color/white">
    <TextView
      android:layout_width="25dp"
      android:layout_height="match_parent"/>
    <TextView
      android:layout_width="54dp"
      android:layout_height="match_parent"
      android:text="周一"
      android:textSize="20dp"
      android:textColor="@color/colorPrimaryDark"
      android:gravity="center"/>
    <TextView
      android:layout_width="54dp"
      android:layout_height="match_parent"
      android:text="周二"
      android:textSize="20dp"
      android:textColor="@color/colorPrimaryDark"
      android:gravity="center"/>
    <TextView
      android:layout_width="54dp"
      android:layout_height="match_parent"
      android:text="周三"
      android:textSize="20dp"
      android:textColor="@color/colorPrimaryDark"
      android:gravity="center"/>
    <TextView
      android:layout_width="54dp"
      android:layout_height="match_parent"
      android:text="周四"
      android:textSize="20dp"
      android:textColor="@color/colorPrimaryDark"
      android:gravity="center"/>
    <TextView
      android:layout_width="54dp"
      android:layout_height="match_parent"
      android:text="周五"
      android:textSize="20dp"
      android:textColor="@color/colorPrimaryDark"
      android:gravity="center"/>
    <TextView
      android:layout_width="54dp"
      android:layout_height="match_parent"
      android:text="周六"
      android:textSize="20dp"
      android:textColor="@color/colorPrimaryDark"
      android:gravity="center"/>
    <TextView
      android:layout_width="54dp"
      android:layout_height="match_parent"
      android:text="周日"
      android:textSize="20dp"
      android:textColor="@color/colorPrimaryDark"
      android:gravity="center"/>
  </LinearLayout>
  <ScrollView
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <LinearLayout
      android:layout_width="match_parent"
      android:layout_height="match_parent">
      <LinearLayout
        android:layout_width="25dp"
        android:layout_height="match_parent"
        android:orientation="vertical"
        android:gravity="center">
        <TextView
          android:layout_width="wrap_content"
          android:layout_height="92dp"
          android:text="一"
          android:textSize="12dp"
          android:gravity="center"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="@color/colorPrimaryDark"/>
        <TextView
          android:layout_width="wrap_content"
          android:layout_height="92dp"
          android:textSize="12dp"
          android:text="二"
          android:gravity="center"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="@color/colorPrimaryDark"/>
        <TextView
          android:layout_width="wrap_content"
          android:layout_height="92dp"
          android:textSize="12dp"
          android:text="三"
          android:gravity="center"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="@color/colorPrimaryDark"/>
        <TextView
          android:layout_width="wrap_content"
          android:layout_height="92dp"
          android:textSize="12dp"
          android:text="四"
          android:gravity="center"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="@color/colorPrimaryDark"/>
        <TextView
          android:layout_width="wrap_content"
          android:layout_height="92dp"
          android:textSize="12dp"
          android:text="五"
          android:gravity="center"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="@color/colorPrimaryDark"/>

        <TextView
          android:layout_width="wrap_content"
          android:layout_height="92dp"
          android:gravity="center"
          android:text="六"
          android:textSize="12dp" />
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="@color/colorPrimaryDark"/>
        <TextView
          android:layout_width="wrap_content"
          android:layout_height="92dp"
          android:gravity="center"
          android:text="七"
          android:textSize="12dp" />
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="@color/colorPrimaryDark"/>
        <TextView
          android:layout_width="wrap_content"
          android:layout_height="92dp"
          android:gravity="center"
          android:text="八"
          android:textSize="12dp" />
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="@color/colorPrimaryDark"/>
        <TextView
          android:layout_width="wrap_content"
          android:layout_height="92dp"
          android:gravity="center"
          android:text="九"
          android:textSize="12dp" />
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="@color/colorPrimaryDark"/>
        <TextView
          android:layout_width="wrap_content"
          android:layout_height="92dp"
          android:gravity="center"
          android:text="十"
          android:textSize="12dp" />

      </LinearLayout>
      <View
        android:layout_width="1dp"
        android:layout_height="match_parent"
        android:background="#E5E5E5"/>
      <LinearLayout
        android:layout_width="54dp"
        android:layout_height="match_parent"
        android:orientation="vertical">
        <TextView
          android:layout_width="match_parent"
          android:layout_height="185dp"
          android:id="@+id/o_text1"
          android:background="#00FFFF"
          android:text="乒乓球@地下室一层"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/o_tex2"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:background="#00FFFF"
          android:text="面向对象程序设计@4号楼"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/o_tex3"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:background="#00FFFF"
          android:text="大学体育@A区游泳馆"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/o_tex4"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:background="#00FFFF"
          android:text="面向对象程序设计@3号楼"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/o_tex5"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>

      </LinearLayout >

      <View
        android:layout_width="1dp"
        android:layout_height="match_parent"
        android:background="#E5E5E5"/>
      <LinearLayout
        android:layout_width="54dp"
        android:layout_height="match_parent"
        android:orientation="vertical">
        <TextView
          android:layout_width="match_parent"
          android:layout_height="185dp"
          android:id="@+id/t_text1"
          android:text="高等数学@3号楼"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/t_tex2"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:text="大学英语@汇文楼"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/t_tex3"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:text="大学物理@3号楼"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/t_tex4"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:text="电路与电子技术@3号楼"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/t_tex5"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>


      </LinearLayout >
      <View
        android:layout_width="1dp"
        android:layout_height="match_parent"
        android:background="#E5E5E5"/>
      <LinearLayout
        android:layout_width="54dp"
        android:layout_height="match_parent"
        android:orientation="vertical">
        <TextView
          android:layout_width="match_parent"
          android:layout_height="185dp"
          android:id="@+id/th_text1"
          android:text="电路与电子技术@4号楼"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/th_tex2"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:text="大学英语@3号楼"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/th_tex3"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/th_tex4"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/th_tex5"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:text="形式与政策@汇文楼"
          android:textSize="23dp"/>
      </LinearLayout >
      <View
        android:layout_width="1dp"
        android:layout_height="match_parent"
        android:background="#E5E5E5"/>
      <LinearLayout
        android:layout_width="54dp"
        android:layout_height="match_parent"
        android:orientation="vertical">
        <TextView
          android:layout_width="match_parent"
          android:layout_height="185dp"
          android:id="@+id/f_text1"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/f_tex2"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/f_tex3"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:text="电路与电子技术@3号楼"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/f_tex4"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/f_tex5"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>
      </LinearLayout >
      <View
        android:layout_width="1dp"
        android:layout_height="match_parent"
        android:background="#E5E5E5"/>
      <LinearLayout
        android:layout_width="54dp"
        android:layout_height="match_parent"
        android:orientation="vertical">
        <TextView
          android:layout_width="match_parent"
          android:layout_height="185dp"
          android:id="@+id/fi_text1"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/fi_tex2"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:text="高等数学@3号楼"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>

        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/fi_tex4"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/fi_tex5"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>
      </LinearLayout >
      <View
        android:layout_width="1dp"
        android:layout_height="match_parent"
        android:background="#E5E5E5"/>
      <LinearLayout
        android:layout_width="54dp"
        android:layout_height="match_parent"
        android:orientation="vertical">
        <TextView
          android:layout_width="match_parent"
          android:layout_height="185dp"
          android:id="@+id/s_text1"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/s_tex2"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/s_tex3"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:text="大学生心理健康教育"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/s_tex4"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/s_tex5"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>
      </LinearLayout >
      <View
        android:layout_width="1dp"
        android:layout_height="match_parent"
        android:background="#E5E5E5"/>
      <LinearLayout
        android:layout_width="54dp"
        android:layout_height="match_parent"
        android:orientation="vertical">
        <TextView
          android:layout_width="match_parent"
          android:layout_height="185dp"
          android:id="@+id/se_text1"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/se_tex2"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/se_tex3"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/se_tex4"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>
        <View
          android:layout_width="match_parent"
          android:layout_height="1dp"
          android:background="#E5E5E5"/>
        <TextView
          android:id="@+id/se_tex5"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp"/>

        <TextView
          android:id="@+id/fi_tex3"
          android:layout_width="50dp"
          android:layout_height="185dp"
          android:textSize="23dp" />
      </LinearLayout >
      <View
        android:layout_width="1dp"
        android:layout_height="match_parent"
        android:background="#E5E5E5"/>
    </LinearLayout>
  </ScrollView>

</LinearLayout>

总结

我上面使用了Fragment，在Fragment中写课程信息。是因为我要实现底部导航栏，如果是直接写一个界面，可把Fragment内的内容直接写在第一个LinearLayout中。
