一个简单的Android圆弧刷新动画

139 阅读 0 评论
我是靠谱客的博主 瘦瘦水池，最近开发中收集的这篇文章主要介绍一个简单的Android圆弧刷新动画，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

之前刷贴吧的时候看到的贴吧的刷新动画，就是一个圆弧旋转的动画，感觉挺好看的，就抽空实现了一下。

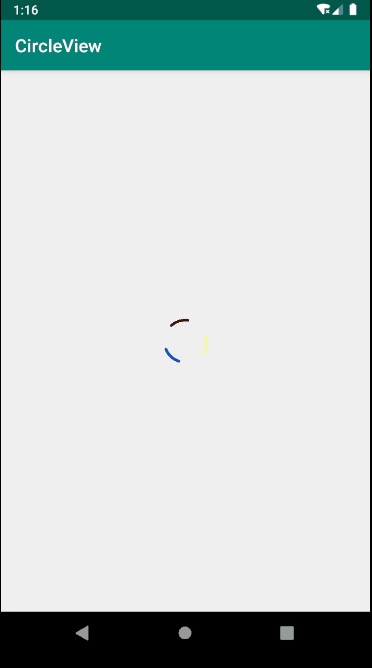

最终的结果是这样的：

从上图中可以看出，动画的效果是三段圆弧进行旋转，同时弧度也在逐渐增大缩小，这里采用的是在onDraw中绘制三段圆弧。

// 绘制圆弧
mPaint.setColor(mTopColor);
canvas.drawArc(left, top, right, bottom, startAngle, sweepAngle, false, mPaint);
mPaint.setColor(mLeftColor);
canvas.drawArc(left, top, right, bottom, startAngle - 120, sweepAngle, false, mPaint);
mPaint.setColor(mRightColor);
canvas.drawArc(left, top, right, bottom, startAngle + 120, sweepAngle, false, mPaint);

动画的基础是在onDraw中，依次绘制三种不同颜色的圆弧。三段圆弧每每相隔120度，这样就可以刚好平分整个圆，比较美观。

注意这里的startAngle的初始值是 -90 ，刚好是圆的最上面一点。这里需要注意的是canvas的drawArc方法中，前四个参数是决定圆弧的位置的矩形的坐标，startAngle指的是圆弧开始的角度，0度是圆的最右侧的点，以顺时针为正、逆时针为负。所以-90度刚好是圆的最上面的点。

sweepAngle是指圆弧扫过的角度，同样顺时针为正，逆时针为负。这里sweepAngle的大小初始值是-1，这样在动画未开始之前也能够绘制出一个圆点(实际上是角度为1的圆弧，近似圆点)。
后面一个参数是useCenter，指的是是否使用圆心，为true时就会将圆弧的两个端点连向圆心构成一个扇形，为false时则不会连接圆心。

另外要注意paint的style要设置为stroke，默认情况下是fill模式，也就是会直接填充。对于这里的圆弧，会直接连接圆弧的两个端点构成闭合图形然后进行填充。

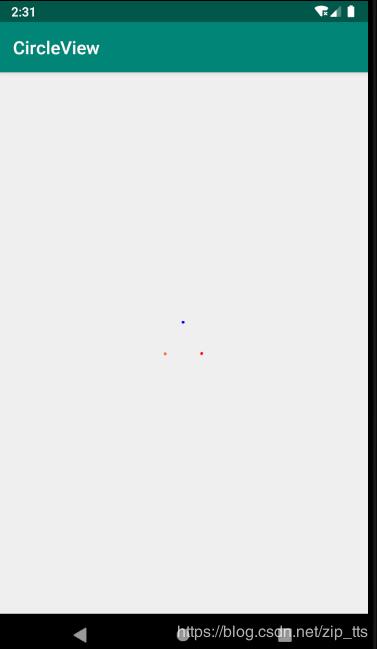

这样的话绘制出来的就是动画的初始状态：三个圆点（实际上是一段角度为1的圆弧）。

从上面也可以看出，要绘制圆弧必须要有四个坐标，这里的坐标是以这种方式得到的：以View的长宽中最短的一边作为组成圆的正方形的边长，然后居中显示。

int width = getMeasuredWidth();
int height = getMeasuredHeight();
int side = Math.min(width - getPaddingStart() - getPaddingEnd(), height - getPaddingTop() - getPaddingBottom()) - (int) (mStrokeWidth + 0.5F);

// 确定动画位置
float left = (width - side) / 2F;
float top = (height - side) / 2F;
float right = left + side;
float bottom = top + side;

上面的一段代码就是定位圆弧的正方形坐标的实现，这里可以看到在计算边长side的时候，去掉了view的padding和mStrokenWidth。其中mStrokenWidth是圆弧的弧线的宽度，由于圆弧的线较宽的时候(此时相当于圆环)会向内外均匀延伸，也就是内边距和外边距的中间到圆心的距离才是半径。因此在确定圆弧的位置时，要去除线宽，以防止在交界处圆弧无法完全绘制。

另外，我们自定义View时，默认的wrap_content模式下会与match_parent的效果一样，因此需要在onMeasure中进行处理。这里就简单的设置wrap_content模式下为20dp。

@Override
 protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  super.onMeasure(widthMeasureSpec, heightMeasureSpec);
  int widthMode = MeasureSpec.getMode(widthMeasureSpec);
  int heightMode = MeasureSpec.getMode(heightMeasureSpec);

  int width = MeasureSpec.getSize(widthMeasureSpec);
  int height = MeasureSpec.getSize(heightMeasureSpec);

  // 对于wrap_content ，设置其为20dp。默认情况下wrap_content和match_parent是一样的效果
  if (widthMode == MeasureSpec.AT_MOST) {
   width = (int) (TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 20, getContext().getResources().getDisplayMetrics()) + 0.5F);
  }
  if (heightMode == MeasureSpec.AT_MOST) {
   height = (int) (TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 20, getContext().getResources().getDisplayMetrics()) + 0.5F);
  }
  setMeasuredDimension(width, height);
 }

以上的操作就是动画的整个基础，而让View动起来的操作就是不断地修改圆弧的startAngle和sweepAngle，然后触发View的重绘。这个过程使用ValueAnimator来生成一系列数字，然后根据这个来计算圆弧的开始角度和扫描角度。

// 最小角度为1度，是为了显示小圆点
sweepAngle = -1;
startAngle = -90;
curStartAngle = startAngle;

// 扩展动画
mValueAnimator = ValueAnimator.ofFloat(0, 1).setDuration(mDuration);
mValueAnimator.setRepeatMode(ValueAnimator.REVERSE);
mValueAnimator.setRepeatCount(ValueAnimator.INFINITE);
mValueAnimator.addUpdateListener(animation -> {
float fraction = animation.getAnimatedFraction();
float value = (float) animation.getAnimatedValue();
   if (mReverse)
    fraction = 1 - fraction;
   startAngle = curStartAngle + fraction * 120;
   sweepAngle = -1 - mMaxSweepAngle * value;
   postInvalidate();
  });
  mValueAnimator.addListener(new AnimatorListenerAdapter() {
   @Override
   public void onAnimationRepeat(Animator animation) {
    curStartAngle = startAngle;
    mReverse = !mReverse;
   }
  });

上面就是计算的过程，该动画采用的是value值从0到1再到0，对应着其中一段圆弧从原点伸展到最大再缩小回原点。其中sweepAngle的计算是 sweepAngle = -1 - mMaxSweepAngle * value ，也就是在整个过程中，圆弧的角度逐渐增大到maxSweepAngle。这里采用的是负值，也就是从startAngle按逆时针方向进行绘制。-1是基础值，以防止缩小到最小时也能够显示出一个圆点。

startAngle的计算则是根据动画过程的fraction，而不是动画值，也就是从0到1，在整个动画过程中逐渐增加120度。由于整个View是由三段相同的圆弧形成的，也就是说每段圆弧最大只能占据120度，否则就会重叠。那么在0到1这个过程中，弧度增大到120度，startAngle则必须移动120度给圆弧腾出位置，这就是120度的由来。并且监听Reverse状态，因为在Reverse状态下，fraction是从1到0的，而我们需要的是startAngle一直逐渐增大，因此在Reverse下通过1-fraction使之与原动画一致。 并且每次reverse监听下，记录startAngle作为新的当前位置和记录reverse状态。

以上就是整个圆弧动画的实现细节了，整体比较简单，就是通过对弧度的startAngle和sweepAngle进行改变然后通知View重绘。 下面是实现的完整代码 ，这里抽取了一些基础变量放到属性中，用于简便控制动画的显示：

values/attrs.xml

<?xml version="1.0" encoding="utf-8"?>
<resources>
 <declare-styleable name="RefreshView">
  <attr name="top_color" format="color"/>
  <attr name="left_color" format="color"/>
  <attr name="right_color" format="color"/>
  <!-- 圆弧的宽度 -->
  <attr name="border_width" format="dimension"/>
  <!-- 每个周期的时间，从点到最大弧为一个周期,ms -->
  <attr name="duration" format="integer"/>
  <!-- 圆弧扫过的最大角度 -->
  <attr name="max_sweep_angle" format="integer"/>
  <!-- 是否自动开启动画 -->
  <attr name="auto_start" format="boolean"/>
 </declare-styleable>

</resources>

RefreshView.java

package com.pgaofeng.mytest.other;

import android.animation.Animator;
import android.animation.AnimatorListenerAdapter;
import android.animation.ValueAnimator;
import android.content.Context;
import android.content.res.TypedArray;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.support.annotation.Nullable;
import android.util.AttributeSet;
import android.util.TypedValue;
import android.view.View;

import com.pgaofeng.mytest.R;

/**
 * @author gaofengpeng
 * @date 2019/9/16
 * @description :
 */
public class RefreshView extends View {

 /**
  * 动画的三种颜色
  */
 private int mTopColor;
 private int mLeftColor;
 private int mRightColor;

 private Paint mPaint;

 /**
  * 扫描角度，用于控制圆弧的长度
  */
 private float sweepAngle;
 /**
  * 开始角度，用于控制圆弧的显示位置
  */
 private float startAngle;
 /**
  * 当前角度，记录圆弧旋转的角度
  */
 private float curStartAngle;

 /**
  * 用动画控制圆弧显示
  */
 private ValueAnimator mValueAnimator;

 /**
  * 每个周期的时长
  */
 private int mDuration;
 /**
  * 圆弧线宽
  */
 private float mStrokeWidth;

 /**
  * 动画过程中最大的圆弧角度
  */
 private int mMaxSweepAngle;

 /**
  * 是否自动开启动画
  */
 private boolean mAutoStart;

 /**
  * 用于判断当前动画是否处于Reverse状态
  */
 private boolean mReverse = false;


 public RefreshView(Context context) {
  this(context, null);
 }

 public RefreshView(Context context, @Nullable AttributeSet attrs) {
  this(context, attrs, 0);
 }

 public RefreshView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
  super(context, attrs, defStyleAttr);
  initAttr(context, attrs);
  init();
 }

 private void initAttr(Context context, AttributeSet attrs) {
  TypedArray array = context.obtainStyledAttributes(attrs, R.styleable.RefreshView);
  mTopColor = array.getColor(R.styleable.RefreshView_top_color, Color.BLUE);
  mLeftColor = array.getColor(R.styleable.RefreshView_left_color, Color.YELLOW);
  mRightColor = array.getColor(R.styleable.RefreshView_right_color, Color.RED);
  mDuration = array.getInt(R.styleable.RefreshView_duration, 600);
  if (mDuration <= 0) {
   mDuration = 600;
  }
  mStrokeWidth = array.getDimension(R.styleable.RefreshView_border_width, 8F);
  mMaxSweepAngle = array.getInt(R.styleable.RefreshView_max_sweep_angle, 90);
  if (mMaxSweepAngle <= 0 || mMaxSweepAngle > 120) {
   // 对于不规范值直接采用默认值
   mMaxSweepAngle = 90;
  }
  mAutoStart = array.getBoolean(R.styleable.RefreshView_auto_start, true);

  array.recycle();
 }

 private void init() {

  mPaint = new Paint();
  mPaint.setAntiAlias(true);
  mPaint.setStyle(Paint.Style.STROKE);
  mPaint.setStrokeWidth(mStrokeWidth);
  mPaint.setStrokeCap(Paint.Cap.ROUND);

  // 最小角度为1度，是为了显示小圆点
  sweepAngle = -1;
  startAngle = -90;
  curStartAngle = startAngle;

  // 扩展动画
  mValueAnimator = ValueAnimator.ofFloat(0, 1).setDuration(mDuration);
  mValueAnimator.setRepeatMode(ValueAnimator.REVERSE);
  mValueAnimator.setRepeatCount(ValueAnimator.INFINITE);
  mValueAnimator.addUpdateListener(animation -> {
   float fraction = animation.getAnimatedFraction();
   float value = (float) animation.getAnimatedValue();

   if (mReverse)
    fraction = 1 - fraction;

   startAngle = curStartAngle + fraction * 120;
   sweepAngle = -1 - mMaxSweepAngle * value;
   postInvalidate();
  });
  mValueAnimator.addListener(new AnimatorListenerAdapter() {
   @Override
   public void onAnimationRepeat(Animator animation) {
    curStartAngle = startAngle;
    mReverse = !mReverse;
   }
  });

 }

 @Override
 protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  super.onMeasure(widthMeasureSpec, heightMeasureSpec);
  int widthMode = MeasureSpec.getMode(widthMeasureSpec);
  int heightMode = MeasureSpec.getMode(heightMeasureSpec);

  int width = MeasureSpec.getSize(widthMeasureSpec);
  int height = MeasureSpec.getSize(heightMeasureSpec);

  // 对于wrap_content ，设置其为20dp。默认情况下wrap_content和match_parent是一样的效果
  if (widthMode == MeasureSpec.AT_MOST) {
   width = (int) (TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 20, getContext().getResources().getDisplayMetrics()) + 0.5F);
  }
  if (heightMode == MeasureSpec.AT_MOST) {
   height = (int) (TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 20, getContext().getResources().getDisplayMetrics()) + 0.5F);
  }
  setMeasuredDimension(width, height);
 }

 @Override
 protected void onDraw(Canvas canvas) {
  super.onDraw(canvas);

  int width = getMeasuredWidth();
  int height = getMeasuredHeight();

  int side = Math.min(width - getPaddingStart() - getPaddingEnd(), height - getPaddingTop() - getPaddingBottom()) - (int) (mStrokeWidth + 0.5F);

  // 确定动画位置
  float left = (width - side) / 2F;
  float top = (height - side) / 2F;
  float right = left + side;
  float bottom = top + side;

  // 绘制圆弧
  mPaint.setColor(mTopColor);
  canvas.drawArc(left, top, right, bottom, startAngle, sweepAngle, false, mPaint);
  mPaint.setColor(mLeftColor);
  canvas.drawArc(left, top, right, bottom, startAngle - 120, sweepAngle, false, mPaint);
  mPaint.setColor(mRightColor);
  canvas.drawArc(left, top, right, bottom, startAngle + 120, sweepAngle, false, mPaint);
 }


 @Override
 protected void onDetachedFromWindow() {
  if (mAutoStart && mValueAnimator.isRunning()) {
   mValueAnimator.cancel();
  }
  super.onDetachedFromWindow();
 }

 @Override
 protected void onAttachedToWindow() {
  if (mAutoStart && !mValueAnimator.isRunning()) {
   mValueAnimator.start();
  }
  super.onAttachedToWindow();
 }

 /**
  * 开始动画
  */
 public void start() {
  if (!mValueAnimator.isStarted()) {
   mValueAnimator.start();
  }
 }

 /**
  * 暂停动画
  */
 public void pause() {
  if (mValueAnimator.isRunning()) {
   mValueAnimator.pause();
  }
 }

 /**
  * 继续动画
  */
 public void resume() {
  if (mValueAnimator.isPaused()) {
   mValueAnimator.resume();
  }
 }

 /**
  * 停止动画
  */
 public void stop() {
  if (mValueAnimator.isStarted()) {
   mReverse = false;
   mValueAnimator.end();
  }
 }

}

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持靠谱客。
