概述

在res目录下建一个drawable文件夹，注意文件夹名字一定要是drawable，否则在xml模板中你是找不到shape的

下图就通过一个xml文件自定义一个shape

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android" android:shape="oval">

  <stroke
    android:width="5dp"
    android:color="#1f000000"
     />
  <solid android:color="#FF0000" />


</shape>

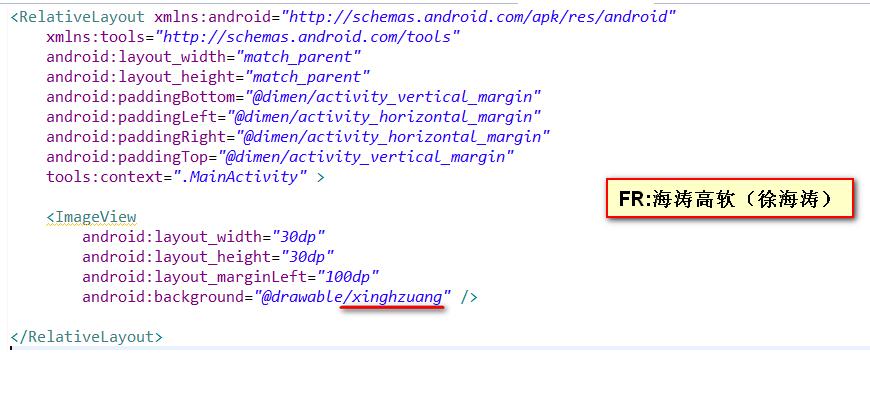

下图是布局文件

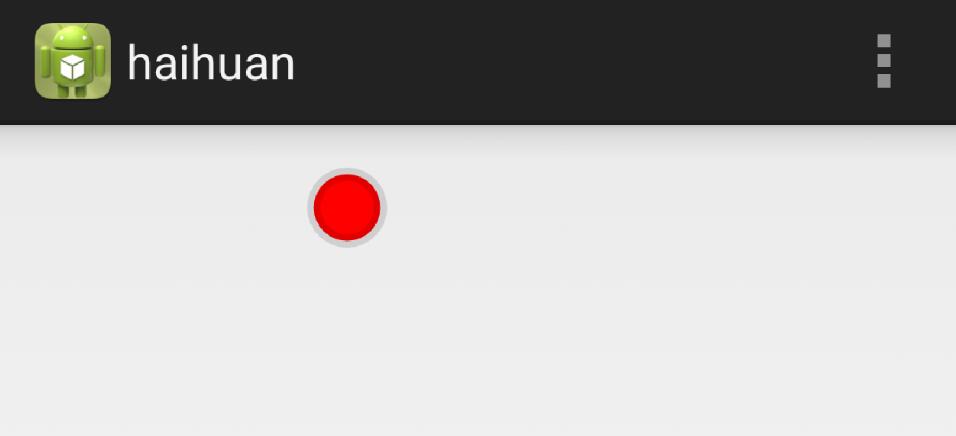

最后运行的效果如下：

下面这个shape文件，定义一个方形

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android" >

  <stroke
    android:width="0.5dp"
    android:color="#1f000000"
     />
  <solid android:color="#ffffff" />
  <corners android:radius="10dp" />

</shape>

上面的shape的效果如下：

补充知识：AndroidStudio XML文件之shape标签使用详解

前言:

shape标签可以很方便的得到一些矩形、圆、椭圆、圆环，可以实现圆角、渐变，shape编写出来的资源，可以作为View的背景，减少View使用图片作为背景图的概率，从而减少apk体积，相对比图片要更节省内存，shape标签编写出来的资源一般放到drawable文件目录下。

shape标签如何使用:

shpae标签的载体是一个xml文件,一个xml里同时只能存在一个shape标签,在shape标签里声明一些属性和嵌套标签组合起来,可以得到一个视图资源,利用该资源可以填充View的属性

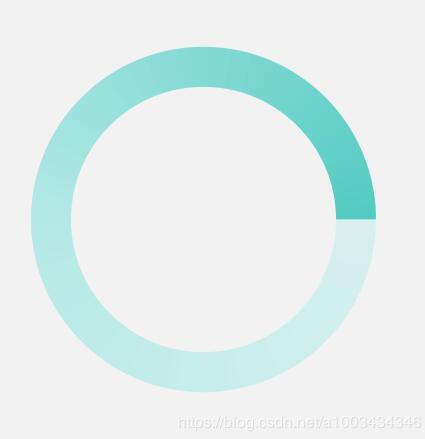

示例:

<!-- 圆环-流线型渐变 -->
<shape xmlns:android="http://schemas.android.com/apk/res/android"
  android:shape="ring"
  android:innerRadius="20dp"
  android:thickness="6dp"
  android:useLevel="false">
  <size
    android:width="60dp"
    android:height="60dp" />

  <!--扫描渐变shape不能设置角度 #00ff0000 #80ff0000 ffff0000 -->
  <gradient
    android:centerColor="@color/colorCyan"
    android:endColor="@color/colorGreen"
    android:startColor="@color/colorCyanine"
    android:type="sweep" />
</shape>

shape标签里面的属性:

android:shape="XXX"

方型：rectangle，这也是默认的形状
圆型：oval
线形：line
环形：ring，上面示例就为环形

如果android:shape="ring",以下属性定义才会生效:

android:innerRadius : 环内部（中间的孔）的半径，以dp表示
android:innerRadiusRatio : 环内部的半径，浮点型。以环宽度的比率表示。此值被 android:innerRadius覆盖。默认值为 9。
android:thickness : 环的厚度，以dp表示。
android:thicknessRatio : 环的厚度，浮点型。表示为环宽度的比率。此值被 android:innerRadius 覆盖。默认值为 3。
android:useLevel : 布尔值。如果这用作 LevelListDrawable，则此值为“true”。这通常应为“false”，否则形状不会显示。

shape标签里可以嵌套的标签:

solid标签的属性: 用于填充形状的内部颜色

android:color"XX"

corners标签的属性:为形状产生圆角。仅当形状为矩形时适用

android:radius : 所有角都进行圆角处理半径，如果有单独设置某个角，单独设置的优先级最高
android:topLeftRadius ：左上圆角
android:topRightRadius ：右上圆角
android:bottomLeftRadius ：左下圆角
android:bottomRightRadius ：右下圆角

padding标签的属性:内边距

android:left : 左内边距
android:top ：上内边距
android:right ：右内边距
android:bottom ：下内边距

size标签的属性:形状的大小，可以通过这里来设置形状大小

android:height="XX"
android:width="XX"

stroke标签的属性: 描边，可以是实线也可以是虚线

android:width ：线宽
android:color ：颜色
android:dashWidth ：虚线的间距。仅在设置了 android:dashGap 时有效
android:dashGap : 虚线的厚度大小。仅在设置了 android:dashWidth 时有效

gradient标签的属性:形状渐变颜色

android:angle ：整型。渐变的角度（度）。0 为从左到右，90 为从上到上。必须是 45 的倍数。默认值为 0。
android:centerX ：浮点型。渐变颜色的位置 (0 - 1.0)。
android:centerY ：浮点型。渐变颜色的位置 (0 - 1.0)。
android:centerColor ：颜色。起始颜色与结束颜色之间的可选颜色
android:endColor ：颜色。结束颜色
android:gradientRadius ：浮点型。渐变的半径。仅在 android:type="radial" 时适用。
android:startColor ：颜色。起始颜色
android:type ：要应用的渐变图案的类型
linear ：线性渐变。这是默认值
radial ：径向渐变。起始颜色为中心颜色。
sweep ：流线型渐变

动态创建GradientDrawable并使用:

用shape标签定义的xml，最终都会转化为GradientDrawable对象，所以创建GradientDrawable对象和定义shape文件是一样的

   //创建GradientDrawable
    GradientDrawable gd = new GradientDrawable();
    //对应形状
    gd.setShape(GradientDrawable.RING);
    //对应内部填充颜色
    gd.setColor(Color.parseColor("#FFFF0000"));
    //对应圆角
    gd.setCornerRadius(5);
    //对应xml的stroke
    gd.setStroke(3, Color.parseColor("#FFFF0000"));
    //给某个view使用
    view.setBackgroundDrawable(gd);

    //如果要设置渐变颜色,方法一
    int colors[] = { 0xff255779 , 0xff3e7492, 0xffa6c0cd };//分别为开始颜色，中间夜色，结束颜色
    GradientDrawable gradientDrawable = new GradientDrawable(GradientDrawable.Orientation.TOP_BOTTOM, colors);
    //设置中间渐变颜色的位置
    gradientDrawable.setGradientCenter(1,2);
    //渐变type
    gradientDrawable.setGradientType(GradientDrawable.SWEEP_GRADIENT);
    //动态改变GradientDrawable的属性
    GradientDrawable drawable =(GradientDrawable)view.getBackground();
    drawable.setColor(fillColor); // 设置填充色
    drawable.setStroke(strokeWidth, strokeColor); // 设置边框宽度和颜色
    drawable.setColors(colors);  // 设置渐变颜色数组

把资源文件转换成Java对象：

    GradientDrawable d = (GradientDrawable) context.getResources().getDrawable(R.drawable.loading_shape);
    d.setColors(PublicLibraryStyle.colorThemes);
    bindId(R.id.iv_loading).setBackground(d);
