概述

本文主要解决以下几个问题：

我们都知道Android的刷新频率是60帧/秒，这是不是意味着每隔16ms就会调用一次onDraw方法？
如果界面不需要重绘，那么16ms到后还会刷新屏幕吗？
我们调用invalidate()之后会马上进行屏幕刷新吗？
我们说丢帧是因为主线程做了耗时操作，为什么主线程做了耗时操作就会引起丢帧？
如果在屏幕快要刷新的时候才去OnDraw（）绘制，会丢帧吗？

好了，带着以上问题，我们进入源码来找寻答案。

一、屏幕绘制流程

屏幕绘制机制的基本原理可以概括如下：

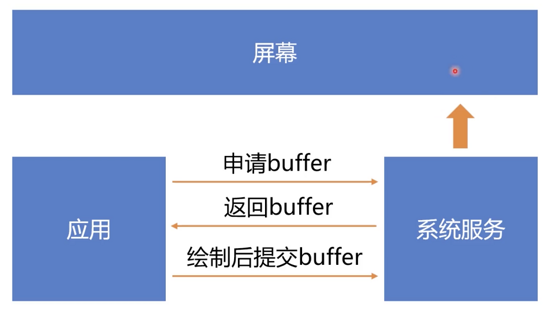

整个屏幕绘制的基本流程是：

应用向系统服务申请buffer
系统服务返回buffer
应用绘制后提交buffer给系统服务

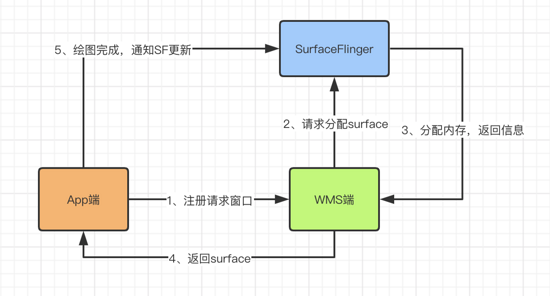

如果放到Android中来，那么就是：

在Android中，一块Surface对应一块内存，当内存申请成功后，App端才有绘图的地方。由于Android的view绘制不是今天的重点，所以这里点到为止~

二、屏幕刷新分析

屏幕刷新的时机是当Vsync信号到来的时候，具体如图：

在Android端，是谁在控制 Vsync 的产生？又是谁来通知我们应用进行刷新的呢？在Android中， Vysnc 信号的产生是由底层 HWComposer 负责的，而通知应用进行刷新，是Java层的 Choreographer ，Android整个屏幕刷新的核心就在于这个 Choreographer 。

下面我们结合代码一起来看一下。

每次当我们要进行ui重绘的时候，都会调用 requestLayout() ，所以，我们从这个方法入手：

2.1 requestLayout()

----》类名:ViewRootImpl

  @Override
  public void requestLayout() {
    if (!mHandlingLayoutInLayoutRequest) {
      checkThread();
      mLayoutRequested = true;
      //重点
      scheduleTraversals();
    }
  }

2.2 scheduleTraversals()

----》类名:ViewRootImpl

  void scheduleTraversals() {
    if (!mTraversalScheduled) {
      mTraversalScheduled = true;
      mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
      mChoreographer.postCallback(
          Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
      ......
    }
  }

可以看到，在这里并没有立即进行重绘，而是做了两件事情：

往消息队列里面插入一条SyncBarrier（同步屏障）
通过Cherographer post了一个callback

接下来，我们简单说一下这个 SyncBarrier （同步屏障）。

异步屏障的作用在于：

阻止同步消息的执行
优先执行异步消息

为什么要设计这个 SyncBarrier 呢？主要原因在于，在Android中，有些消息是十分紧急的，需要马上执行，如果说消息队列里面普通消息太多的话，那等到执行它的时候可能早就过了时机了。

到这里，可能有人会跟我一样，觉得为什么不干脆在Message里搞个优先级，按照优先级来进行排序呢？弄个 PriorityQueue 不就完了吗？

我自己的理解是，在Android中，消息队列的设计是一个 单链表 ，整个链表的排序是根据时间进行排序的，如果此时再加入一个优先级的排序规则，一方面会复杂会排序规则，另一方面，也会使得消息不可控。因为优先级是可以用户自己在外面填的，那样不就乱套了吗？如果用户每次总填最高的优先级，这样就会导致系统消息很久才会消费，整个系统运作就会出问题，最后影响用户体验，所以，我自己觉得Android的同步屏障这个设计还是挺巧妙的~

好了，总结一下，执行 scheduleTraversals() 后，会插入一个屏障，保证异步消息的优先执行。

插入一个小小的思考题：如果说我们在一个方法里连续调用了 requestLayout() 多次，那么请问：系统会插入多条屏障或者 post 多个 Callback 吗？答案是不会，为什么呢？看到 mTraversalScheduled 这个变量了吗？它就是答案~

2.3 Choreographer.postCallback()

先来简单说一下 Choreographer ， Choreographer 中文翻译叫 编舞者 ，它的主要作用是进行系统协调的。（大家可以上网google下实际工作中的编舞者，这个类名真的起的很贴切了~）

Choreographer 这个类是应用怎么初始化的呢？是通过 getInstance() 方法：

 public static Choreographer getInstance() {
    return sThreadInstance.get();
  }

    // Thread local storage for the choreographer.
  private static final ThreadLocal<Choreographer> sThreadInstance =
      new ThreadLocal<Choreographer>() {
    @Override
    protected Choreographer initialValue() {
      Looper looper = Looper.myLooper();
      if (looper == null) {
        throw new IllegalStateException("The current thread must have a looper!");
      }
      Choreographer choreographer = new Choreographer(looper, VSYNC_SOURCE_APP);
      if (looper == Looper.getMainLooper()) {
        mMainInstance = choreographer;
      }
      return choreographer;
    }
  };

这里贴出来是为了提醒大家， Choreographer 不是单例，而是每个线程都有单独的一份。

好了，回到我们的代码：

 ----》类名:Choreographer
 //1
  public void postCallback(int callbackType, Runnable action, Object token) {
    postCallbackDelayed(callbackType, action, token, 0);
  }
 //2
   public void postCallbackDelayed(int callbackType,
      Runnable action, Object token, long delayMillis) {
    ....
    postCallbackDelayedInternal(callbackType, action, token, delayMillis);
  }
  //3
   private void postCallbackDelayedInternal(int callbackType,
      Object action, Object token, long delayMillis) {
        ...
        mCallbackQueues[callbackType].addCallbackLocked(dueTime, action, token);
        if (dueTime <= now) {
        scheduleFrameLocked(now);
      } else {
        ...
       }
      }

Choreographer post的callback会放入 CallbackQueue 里面，这个 CallbackQueue 是一个单链表。

首先会根据callbackType得到一条 CallbackQueue 单链表，之后会根据时间顺序，将这个callback插入到单链表中；

2.4 scheduleFrameLocked（）

 ----》类名:Choreographer
 private void scheduleFrameLocked(long now) {
    ...
    // If running on the Looper thread, then schedule the vsync immediately,
        // otherwise post a message to schedule the vsync from the UI thread
        // as soon as possible.
        if (isRunningOnLooperThreadLocked()) {
          scheduleVsyncLocked();
        } else {
          Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_VSYNC);
          msg.setAsynchronous(true);
          mHandler.sendMessageAtFrontOfQueue(msg);
        }
      } else {
        ...
      }
    }
  }

scheduleFrameLocked 的作用是：

如果当前线程就是 Cherographer 的工作线程的话，那么就直接执行 scheduleVysnLocked
否则，就发送一个异步消息到消息队列里面去，这个异步消息是不受同步屏障影响的，而且这个消息还要插入到消息队列的头部，可见这个消息是非常紧急的

跟踪源代码，我们发现，其实 MSG_DO_SCHEDULE_VSYNC 这条消息，最终执行的也是 scheduleFrameLocked 这个方法，所以我们直接跟踪 scheduleVsyncLocked() 这个方法。

2.5 scheduleVsyncLocked()

 ----》类名:Choreographer

  private void scheduleVsyncLocked() {
    mDisplayEventReceiver.scheduleVsync();
  }

 ----》类名:DisplayEventReceiver

    public void scheduleVsync() {
    if (mReceiverPtr == 0) {
      Log.w(TAG, "Attempted to schedule a vertical sync pulse but the display event "
          + "receiver has already been disposed.");
    } else {
    //mReceiverPtr是Native层一个类的指针地址
    //这里这个类指的是底层NativeDisplayEventReceiver这个类
    //nativeScheduleVsync底层会调用到requestNextVsync（）去请求下一个Vsync，
    //具体不跟踪了，native层代码更长，还涉及到各种描述符监听以及跨进程数据传输
      nativeScheduleVsync(mReceiverPtr);
    }
  }

这里我们可以看到一个新的类： DisplayEventReceiver ,这个类的作用是注册Vsync信号的监听，当下个Vsync信号到来的时候就会通知到这个 DisplayEventReceiver 了。

在哪里通知呢？源码里注释写的非常清楚了：

 ----》类名:DisplayEventReceiver

  // Called from native code. <---注释还是很良心的
  private void dispatchVsync(long timestampNanos, int builtInDisplayId, int frame) {
    onVsync(timestampNanos, builtInDisplayId, frame);
  }

当下一个Vysnc信号到来的时候，会最终调用 onVsync 方法：

 public void onVsync(long timestampNanos, int builtInDisplayId, int frame) {
  }

点进去一看，是个空实现，回到类定义，原来是个抽象类，它的实现类是： FrameDisplayEventReceiver ,定义在 Cherographer 里面：

 ----》类名:Choreographer

private final class FrameDisplayEventReceiver extends DisplayEventReceiver
      implements Runnable {
      ....
      }

2.6 FrameDisplayEventReceiver.onVysnc()

 ----》类名:Choreographer

 private final class FrameDisplayEventReceiver extends DisplayEventReceiver
      implements Runnable {

    @Override
    public void onVsync(long timestampNanos, int builtInDisplayId, int frame) {
       ....
      mTimestampNanos = timestampNanos;
      mFrame = frame;
      Message msg = Message.obtain(mHandler, this);
      msg.setAsynchronous(true);
      mHandler.sendMessageAtTime(msg, timestampNanos / TimeUtils.NANOS_PER_MS);
    }

    @Override
    public void run() {
      ....
      doFrame(mTimestampNanos, mFrame);
    }
  }

onVsync 方法往 Cherographer 所在线程的消息队列中发送的一个消息，这个消息是就是它自己（它实现了Runnable），所以最终会调用到 doFrame() 方法。

2.7 doFrame(mTimestampNanos, mFrame)

doFrame（）的处理分为两个阶段：

  void doFrame(long frameTimeNanos, int frame) {
    final long startNanos;
    synchronized (mLock) {
      //1、阶段一
      long intendedFrameTimeNanos = frameTimeNanos;
      startNanos = System.nanoTime();
      final long jitterNanos = startNanos - frameTimeNanos;
      if (jitterNanos >= mFrameIntervalNanos) {
        final long skippedFrames = jitterNanos / mFrameIntervalNanos;
        if (skippedFrames >= SKIPPED_FRAME_WARNING_LIMIT) {
          Log.i(TAG, "Skipped " + skippedFrames + " frames! "
              + "The application may be doing too much work on its main thread.");
        }
        ...
      }
      ...
    }

frameTimeNanos 是当前的时间戳，将当前的时间和开始时间相减，得到这一帧处理花费了多长，如果大于 mFrameIntervalNano ，说明处理耗时了，之后就打印出我们日常见到的 The application may be doing too much work on its main thread 。

阶段二：

 void doFrame(long frameTimeNanos, int frame) {
 ...
try {
//阶段2
      Trace.traceBegin(Trace.TRACE_TAG_VIEW, "Choreographer#doFrame");
      AnimationUtils.lockAnimationClock(frameTimeNanos / TimeUtils.NANOS_PER_MS);

      mFrameInfo.markInputHandlingStart();
      doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos);

      mFrameInfo.markAnimationsStart();
      doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos);

      mFrameInfo.markPerformTraversalsStart();
      doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos);

      doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos);
    }
    ...
    }

doFrame() 的第二个阶段做的是处理各种callback，从CallbackQueue里面取出到执行时间的callback进行处理，那这个callback是怎么样呢？

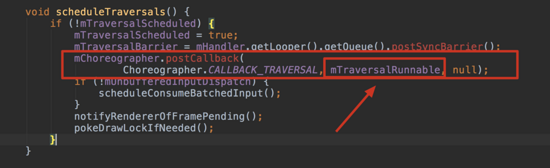

这里要回忆一下之前的 postCallback() 操作：

这个 Callback 其实就一个 mTraversalRunnable ，它是一个 Runnable ，最终会调用到 run() 方法，实现界面的真正刷新：

 ----》类名:ViewRootImpl

  final class TraversalRunnable implements Runnable {
    @Override
    public void run() {
      doTraversal();
    }
  }

  void doTraversal() {
    if (mTraversalScheduled) {
     ...
      performTraversals();
     ...
    }
  }

  private void performTraversals() {
   ...
   //开始真正的界面绘制
    performDraw();
   ...
  }

三、总结

经过漫长的代码跟踪，整个界面刷新流程算是跟踪完了，下面我们来总结一下：
