Go 分布式链路追踪实现原理解析

在分布式、微服务架构下，应用一个请求往往贯穿多个分布式服务，这给应用的故障排查、性能优化带来新的挑战。分布式链路追踪作为解决分布式应用可观测问题的重要技术，愈发成为分布式应用不可缺少的基础设施。本文将详细介绍分布式链路的核心概念、架构原理和相关开源标准协议，并分享我们在实现无侵入 Go 采集 Sdk 方面的一些实践。

为什么需要分布式链路追踪系统

微服务架构给运维、排障带来新挑战

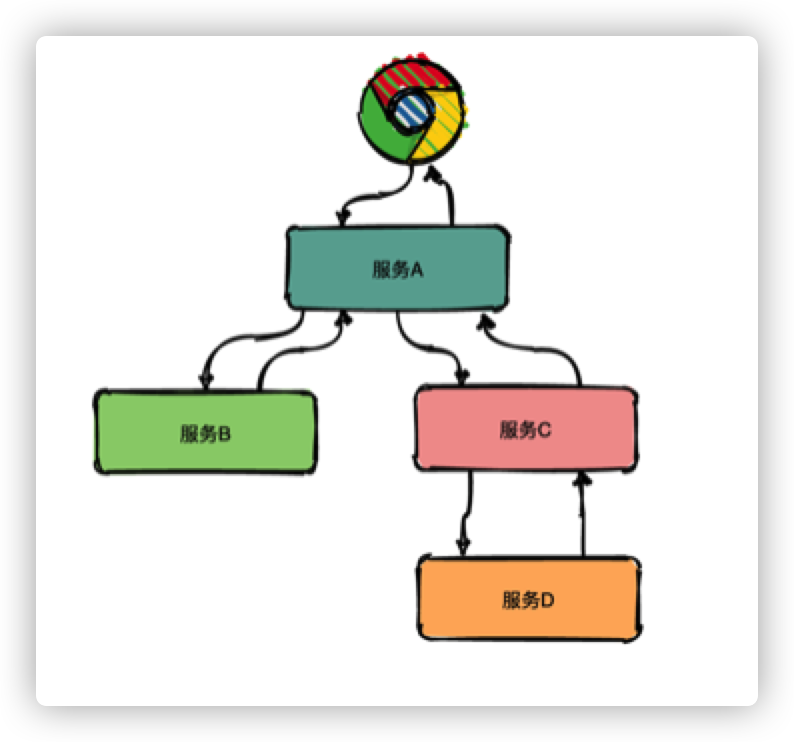

在分布式架构下，当用户从浏览器客户端发起一个请求时，后端处理逻辑往往贯穿多个分布式服务，这时会浮现很多问题，比如：

• 请求整体耗时较长，具体慢在哪个服务？
• 请求过程中出错了，具体是哪个服务报错？
• 某个服务的请求量如何，接口成功率如何？

回答这些问题变得不是那么简单，我们不仅仅需要知道某一个服务的接口处理统计数据，还需要了解两个服务之间的接口调用依赖关系，只有建立起整个请求在多个服务间的时空顺序，才能更好的帮助我们理解和定位问题，而这，正是分布式链路追踪系统可以解决的。

分布式链路追踪系统如何帮助我们

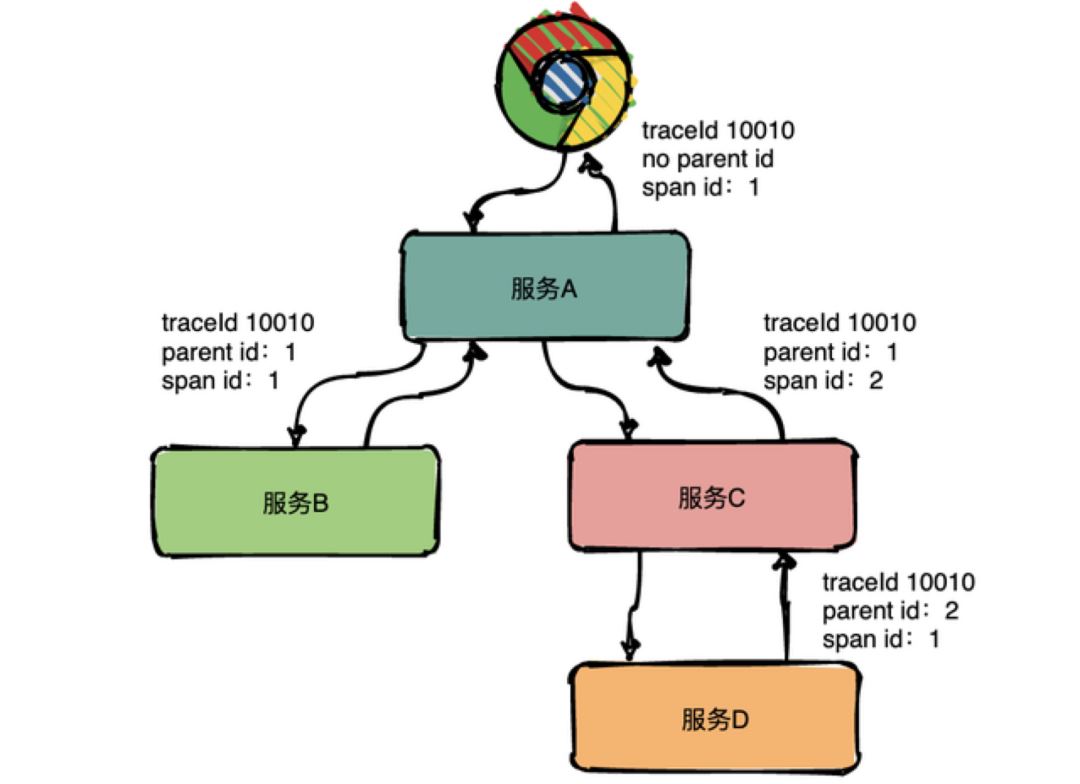

分布式链路追踪技术的核心思想：在用户一次分布式请求服务的调⽤过程中，将请求在所有子系统间的调用过程和时空关系追踪记录下来，还原成调用链路集中展示，信息包括各个服务节点上的耗时、请求具体到达哪台机器上、每个服务节点的请求状态等等。

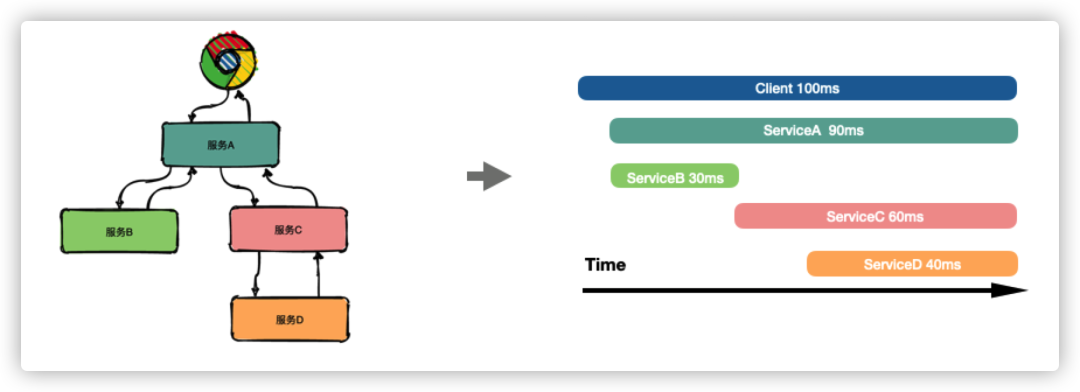

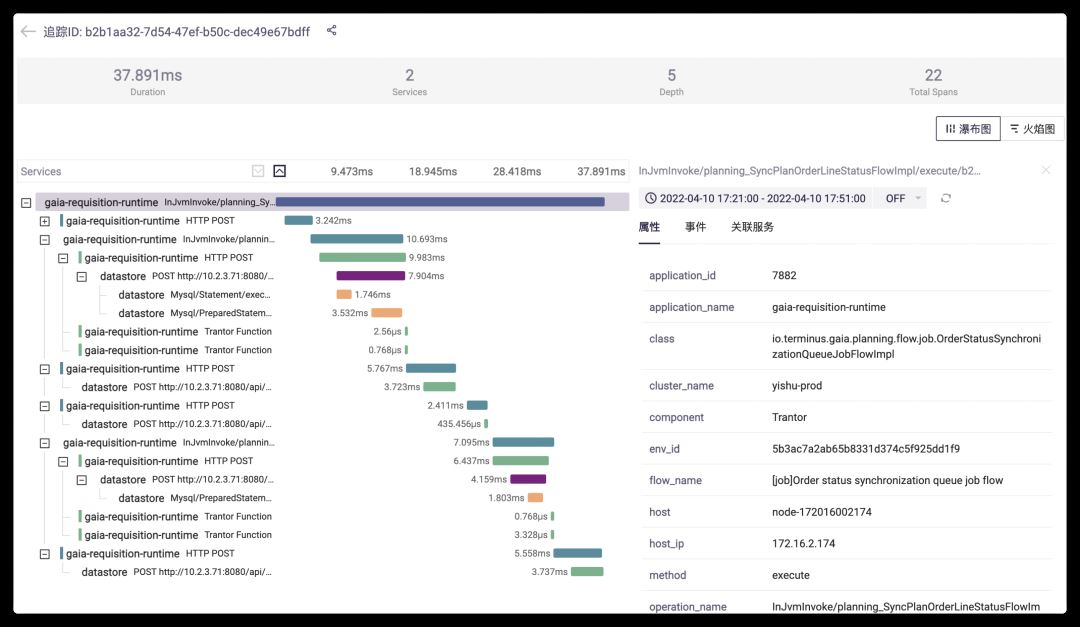

如上图所示，通过分布式链路追踪构建出完整的请求链路后，可以很直观地看到请求耗时主要耗费在哪个服务环节，帮助我们更快速聚焦问题。

同时，还可以对采集的链路数据做进一步的分析，从而可以建立整个系统各服务间的依赖关系、以及流量情况，帮助我们更好地排查系统的循环依赖、热点服务等问题。

分布式链路追踪系统架构概览

核心概念

在分布式链路追踪系统中，最核心的概念，便是链路追踪的数据模型定义，主要包括 Trace 和 Span。

其中，Trace 是一个逻辑概念，表示一次（分布式）请求经过的所有局部操作（Span）构成的一条完整的有向无环图，其中所有的 Span 的 TraceId 相同。

Span 则是真实的数据实体模型，表示一次(分布式)请求过程的一个步骤或操作，代表系统中一个逻辑运行单元，Span 之间通过嵌套或者顺序排列建立因果关系。Span 数据在采集端生成，之后上报到服务端，做进一步的处理。其包含如下关键属性：

• Name：操作名称，如一个 RPC 方法的名称，一个函数名
• StartTime/EndTime：起始时间和结束时间，操作的生命周期
• ParentSpanId：父级 Span 的 ID
• Attributes：属性，一组 <K,V> 键值对构成的集合
• Event：操作期间发生的事件
• SpanContext：Span 上下文内容，通常用于在 Span 间传播，其核心字段包括 TraceId、SpanId

一般架构

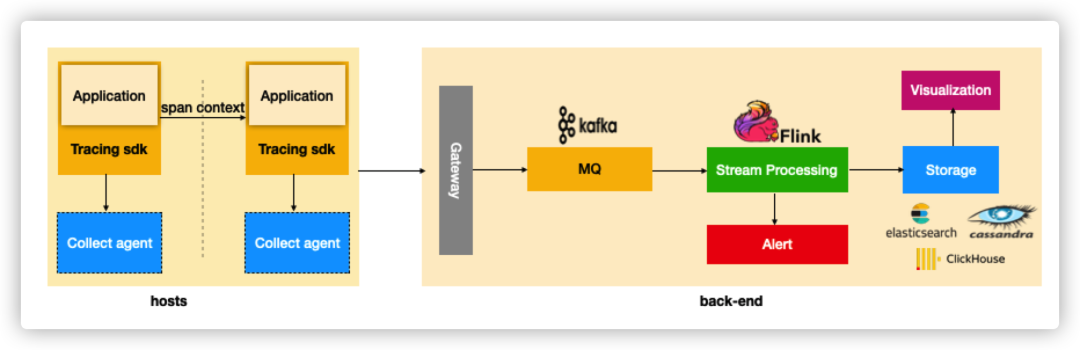

分布式链路追踪系统的核心任务是：围绕 Span 的生成、传播、采集、处理、存储、可视化、分析，构建分布式链路追踪系统。其一般的架构如下如所示：

• 我们看到，在应用端需要通过侵入或者非侵入的方式，注入 Tracing Sdk，以跟踪、生成、传播和上报请求调用链路数据；
• Collect agent 一般是在靠近应用侧的一个边缘计算层，主要用于提高 Tracing Sdk 的写性能，和减少 back-end 的计算压力；
• 采集的链路跟踪数据上报到后端时，首先经过 Gateway 做一个鉴权，之后进入 kafka 这样的 MQ 进行消息的缓冲存储；
• 在数据写入存储层之前，我们可能需要对消息队列中的数据做一些清洗和分析的操作，清洗是为了规范和适配不同的数据源上报的数据，分析通常是为了支持更高级的业务功能，比如流量统计、错误分析等，这部分通常采用flink这类的流处理框架来完成；
• 存储层会是服务端设计选型的一个重点，要考虑数据量级和查询场景的特点来设计选型，通常的选择包括使用 Elasticsearch、Cassandra、或 Clickhouse 这类开源产品；
• 流处理分析后的结果，一方面作为存储持久化下来，另一方面也会进入告警系统，以主动发现问题来通知用户，如错误率超过指定阈值发出告警通知这样的需求等。

刚才讲的，是一个通用的架构，我们并没有涉及每个模块的细节，尤其是服务端，每个模块细讲起来都要很花些功夫，受篇幅所限，我们把注意力集中到靠近应用侧的 Tracing Sdk，重点看看在应用侧具体是如何实现链路数据的跟踪和采集的。

协议标准和开源实现

刚才我们提到 Tracing Sdk，其实这只是一个概念，具体到实现，选择可能会非常多，这其中的原因，主要是因为：

• 不同的编程语言的应用，可能采用不同技术原理来实现对调用链的跟踪
• 不同的链路追踪后端，可能采用不同的数据传输协议

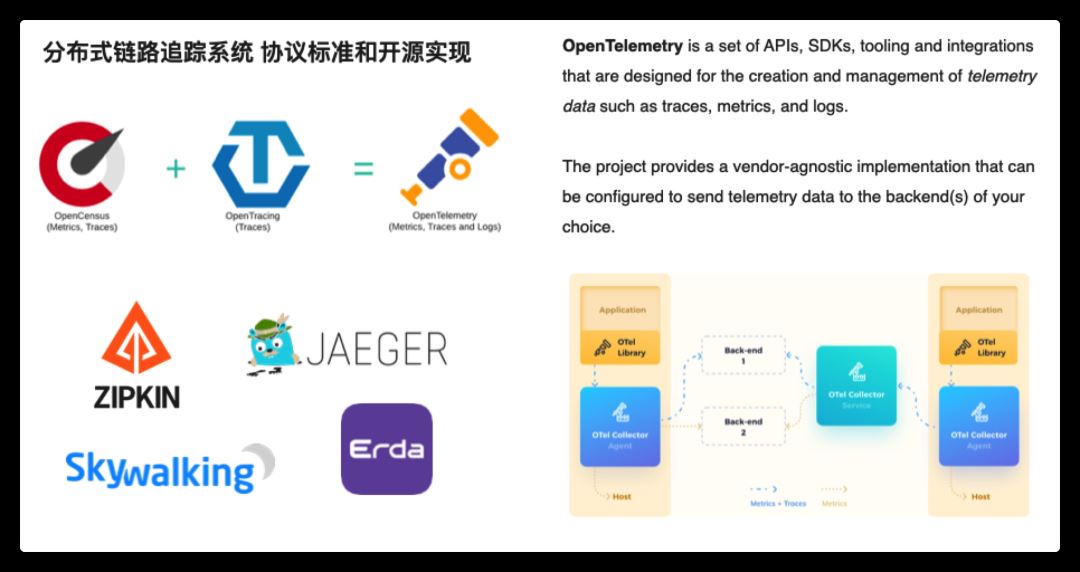

当前，流行的链路追踪后端，比如 Zipin、Jaeger、PinPoint、Skywalking、Erda，都有供应用集成的 sdk，导致我们在切换后端时应用侧可能也需要做较大的调整。

社区也出现过不同的协议，试图解决采集侧的这种乱象，比如 OpenTracing、OpenCensus 协议，这两个协议也分别有一些大厂跟进支持，但最近几年，这两者已经走向了融合统一，产生了一个新的标准 OpenTelemetry，这两年发展迅猛，已经逐渐成为行业标准。

OpenTelemetry 定义了数据采集的标准 api，并提供了一组针对多语言的开箱即用的 sdk 实现工具，这样，应用只需要与 OpenTelemetry 核心 api 包强耦合，不需要与特定的实现强耦合。

应用侧调用链跟踪实现方案概览

应用侧核心任务

应用侧围绕 Span，有三个核心任务要完成：

• 生成 Span：操作开始构建 Span 并填充 StartTime，操作完成时填充 EndTime 信息，期间可追加 Attributes、Event 等
• 传播 Span：进程内通过 context.Context、进程间通过请求的 header 作为 SpanContext 的载体，传播的核心信息是 TraceId 和 ParentSpanId
• 上报 Span：生成的 Span 通过 tracing exporter 发送给 collect agent / back-end server

要实现 Span 的生成和传播，要求我们能够拦截应用的关键操作（函数）过程，并添加 Span 相关的逻辑。实现这个目的会有很多方法，不过，在罗列这些方法之前，我们先看看在 OpenTelemetry 提供的 go sdk 中是如何做的。

基于 OTEL 库实现调用拦截

OpenTelemetry 的 go sdk 实现调用链拦截的基本思路是：基于 AOP 的思想，采用装饰器模式，通过包装替换目标包（如 net/http）的核心接口或组件，实现在核心调用过程前后添加 Span 相关逻辑。当然，这样的做法是有一定的侵入性的，需要手动替换使用原接口实现的代码调用改为包装接口实现。

我们以一个 http server 的例子来说明，在 go 语言中，具体是如何做的：

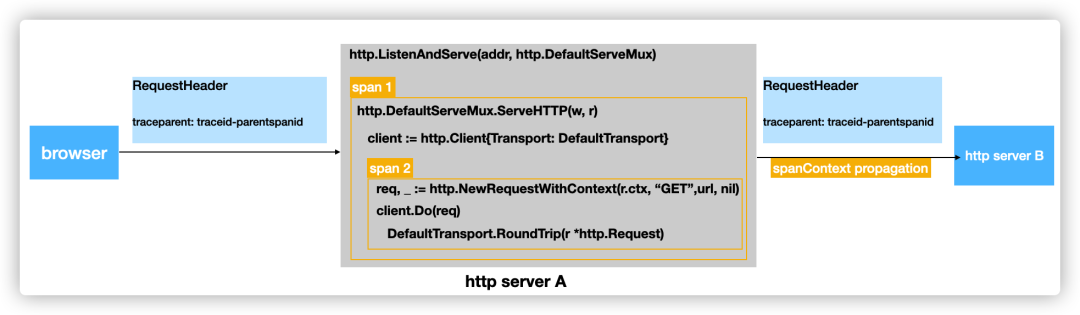

假设有两个服务 serverA 和 serverB，其中 serverA 的接口收到请求后，内部会通过 httpclient 进一步发起到 serverB 的请求，那么 serverA 的核心代码可能如下图所示：

以 serverA 节点为例，在 serverA 节点应该产生至少两个 Span：

• Span1，记录 httpServer 收到一个请求后内部整体处理过程的一个耗时情况
• Span2，记录 httpServer 处理请求过程中，发起的另一个到 serverB 的 http 请求的耗时情况
• 并且 Span1 应该是 Span2 的 ParentSpan

我们可以借助 OpenTelemetry 提供的 sdk 来实现 Span 的生成、传播和上报，上报的逻辑受篇幅所限我们不再详述，重点来看看如何生成这两个 Span，并使这两个 Span 之间建立关联，即 Span 的生成和传播 。

HttpServer Handler 生成 Span 过程

对于 httpserver 来讲，我们知道其核心就是 http.Handler 这个接口。因此，可以通过实现一个针对 http.Handler 接口的拦截器，来负责 Span 的生成和传播。

package http

type Handler interface {
    ServeHTTP(ResponseWriter, *Request)
}

http.ListenAndServe(":8090", http.DefaultServeMux)

要使用 OpenTelemetry Sdk 提供的 http.Handler 装饰器，需要如下调整 http.ListenAndServe 方法：

import (
  "net/http"
  "go.opentelemetry.io/otel"
  "go.opentelemetry.io/otel/sdk/trace"
  "go.opentelemetry.io/contrib/instrumentation/net/http/otelhttp"
)

wrappedHttpHandler := otelhttp.NewHandler(http.DefaultServeMux, ...)
http.ListenAndServe(":8090", wrappedHttpHandler)

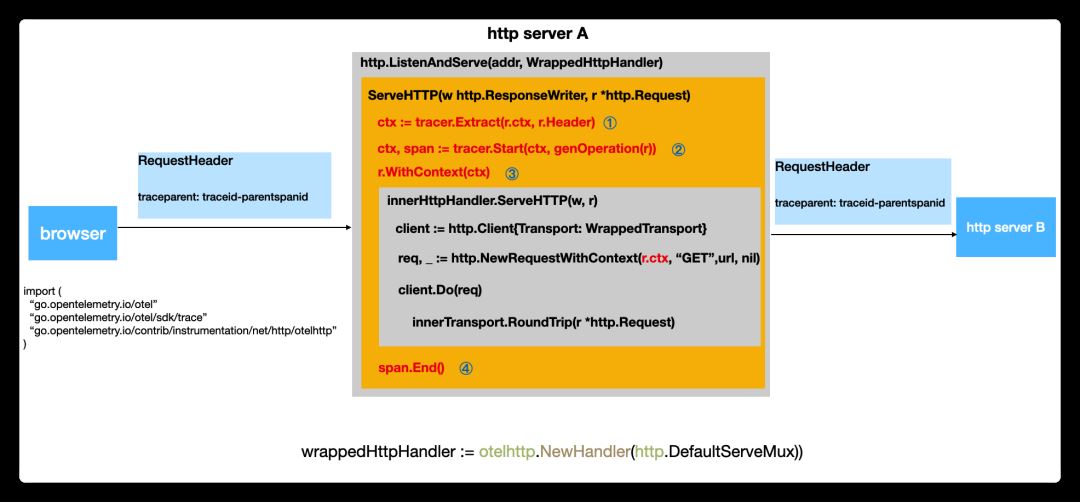

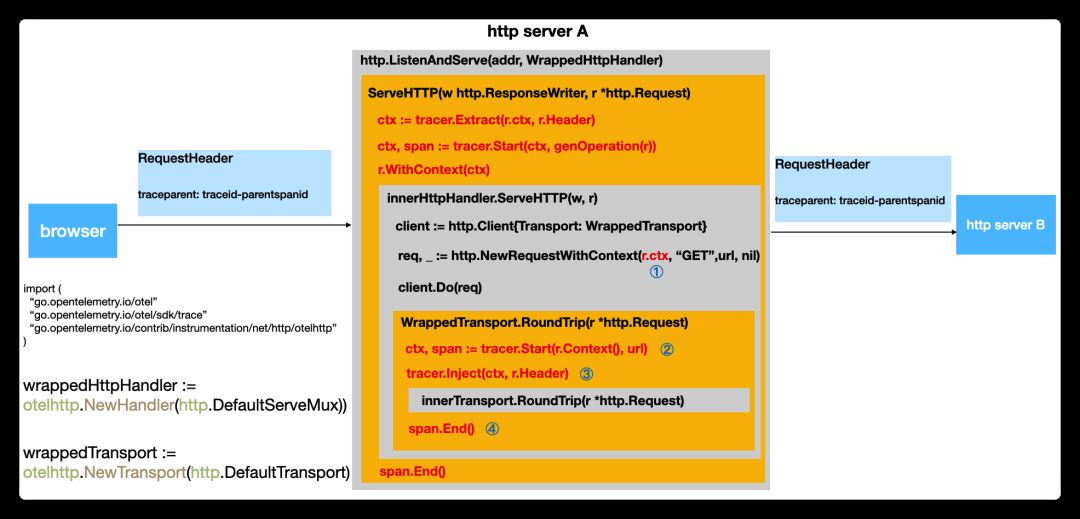

如图所示，wrppedHttpHandler 中将主要实现如下逻辑（精简考虑，此处部分为伪代码）：

① ctx := tracer.Extract(r.ctx, r.Header)：从请求的 header 中提取 traceparent header 并解析，提取 TraceId和 SpanId，进而构建 SpanContext 对象，并最终存储在 ctx 中；

② ctx, span := tracer.Start(ctx, genOperation(r))：生成跟踪当前请求处理过程的 Span（即前文所述的Span1），并记录开始时间，这时会从 ctx 中读取 SpanContext，将 SpanContext.TraceId 作为当前 Span 的TraceId，将 SpanContext.SpanId 作为当前 Span的ParentSpanId，然后将自己作为新的 SpanContext 写入返回的 ctx 中；

③ r.WithContext(ctx)：将新生成的 SpanContext 添加到请求 r 的 context 中，以便被拦截的 handler 内部在处理过程中，可以从 r.ctx 中拿到 Span1 的 SpanId 作为其 ParentSpanId 属性，从而建立 Span 之间的父子关系；

④ span.End()：当 innerHttpHandler.ServeHTTP(w,r) 执行完成后，就需要对 Span1 记录一下处理完成的时间，然后将它发送给 exporter 上报到服务端。

HttpClient 请求生成 Span 过程

我们再接着看 serverA 内部去请求 serverB 时的 httpclient 请求是如何生成 Span 的（即前文说的 Span2）。我们知道，httpclient 发送请求的关键操作是 http.RoundTriper 接口：

package http

type RoundTripper interface {
  RoundTrip(*Request) (*Response, error)
}

OpenTelemetry 提供了基于这个接口的一个拦截器实现，我们需要使用这个实现包装一下 httpclient 原来使用的 RoundTripper 实现，代码调整如下：

import (
  "net/http"
  "go.opentelemetry.io/otel"
  "go.opentelemetry.io/otel/sdk/trace"
  "go.opentelemetry.io/contrib/instrumentation/net/http/otelhttp"
)

wrappedTransport := otelhttp.NewTransport(http.DefaultTransport)
client := http.Client{Transport: wrappedTransport}

如图所示，wrappedTransport 将主要完成以下任务（精简考虑，此处部分为伪代码）：

① req, _ := http.NewRequestWithContext(r.ctx, “GET”,url, nil) ：这里我们将上一步 http.Handler 的请求的 ctx，传递到 httpclient 要发出的 request 中，这样在之后我们就可以从 request.Context() 中提取出 Span1 的信息，来建立 Span 之间的关联；

② ctx, span := tracer.Start(r.Context(), url)：执行 client.Do() 之后，将首先进入 WrappedTransport.RoundTrip() 方法，这里生成新的 Span（Span2），开始记录 httpclient 请求的耗时情况，与前文一样，Start 方法内部会从 r.Context() 中提取出 Span1 的 SpanContext，并将其 SpanId 作为当前 Span（Span2）的 ParentSpanId，从而建立了 Span 之间的嵌套关系，同时返回的 ctx 中保存的 SpanContext 将是新生成的 Span（Span2）的信息；

③ tracer.Inject(ctx, r.Header)：这一步的目的是将当前 SpanContext 中的 TraceId 和 SpanId 等信息写入到 r.Header 中，以便能够随着 http 请求发送到 serverB，之后在 serverB 中与当前 Span 建立关联；

④ span.End()：等待 httpclient 请求发送到 serverB 并收到响应以后，标记当前 Span 跟踪结束，设置 EndTime 并提交给 exporter 以上报到服务端。

基于 OTEL 库实现调用链跟踪总结

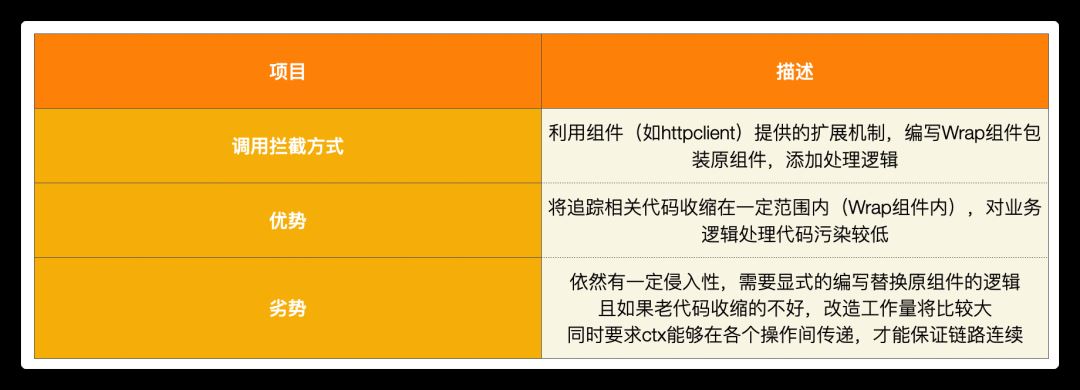

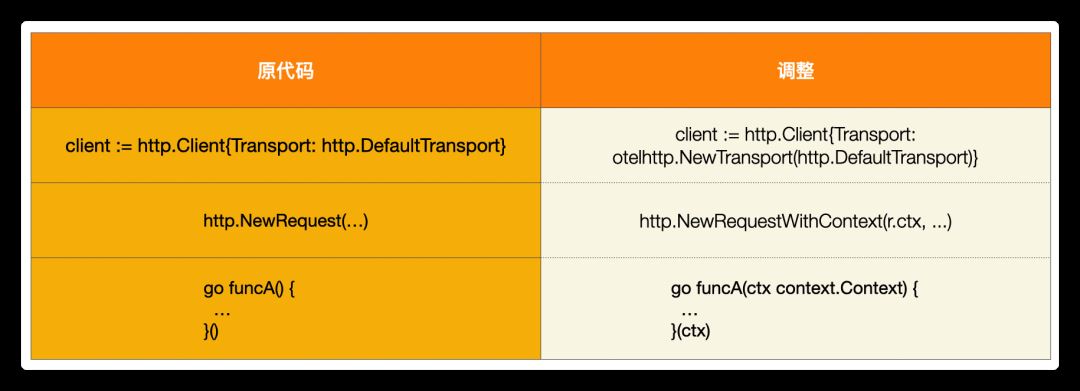

我们比较详细的介绍了使用 OpenTelemetry 库，是如何实现链路的关键信息（TraceId、SpanId）是如何在进程间和进程内传播的，我们对这种跟踪实现方式做个小的总结：

如上分析所展示的，使用这种方式的话，对代码还是有一定的侵入性，并且对代码有另一个要求，就是保持 context.Context 对象在各操作间的传递，比如，刚才我们在 serverA 中创建 httpclient 请求时，使用的是
http.NewRequestWithContext(r.ctx, ...) 而非http.NewRequest(...)方法，另外开启 goroutine 的异步场景也需要注意 ctx 的传递。

非侵入调用链跟踪实现思路

我们刚才详细展示了基于常规的一种具有一定侵入性的实现，其侵入性主要表现在：我们需要显式的手动添加代码使用具有跟踪功能的组件包装原代码，这进一步会导致应用代码需要显式的引用具体版本的 OpenTelemetry instrumentation 包，这不利于可观测代码的独立维护和升级。

那我们有没有可以实现非侵入跟踪调用链的方案可选？

所谓无侵入，其实也只是集成的方式不同，集成的目标其实是差不多的，最终都是要通过某种方式，实现对关键调用函数的拦截，并加入特殊逻辑，无侵入重点在于代码无需修改或极少修改。

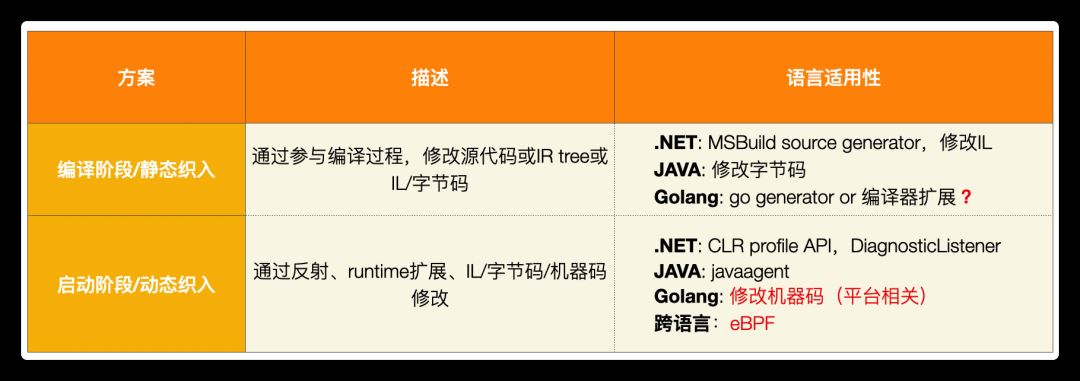

上图列出了现在可能的一些无侵入集成的实现思路，与 .net、java 这类有 IL 语言的编程语言不同，go 直接编译为机器码，导致无侵入的方案实现起来相对比较麻烦，具体有如下几种思路：

编译阶段注入：可以扩展编译器，修改编译过程中的ast，插入跟踪代码，需要适配不同编译器版本。启动阶段注入：修改编译后的机器码，插入跟踪代码，需要适配不同 CPU 架构。如 monkey, gohook。运行阶段注入：通过内核提供的 eBPF 能力，监听程序关键函数执行，插入跟踪代码，前景光明！如，tcpdump，bpftrace。

Go 非侵入链路追踪实现原理

Erda 项目的核心代码主要是基于 golang 编写的，我们基于前文所述的 OpenTelemetry sdk，采用基于修改机器码的的方式，实现了一种无侵入的链路追踪方式。

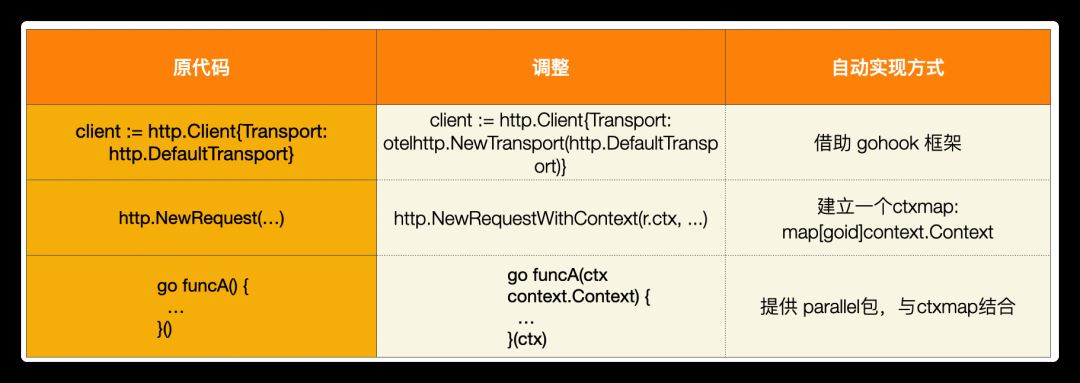

前文提到，使用 OpenTelemetry sdk 需要代码做一些调整，我们看看这些调整如何以非侵入的方式自动的完成：

我们以 httpclient 为例，做简要的解释。

gohook 框架提供的 hook 接口的签名如下：

// target 要hook的目标函数
// replacement 要替换为的函数
// trampoline 将源函数入口拷贝到的位置，可用于从replcement跳转回原target

func Hook(target, replacement, trampoline interface{}) error

对于 http.Client，我们可以选择 hook DefaultTransport.RoundTrip() 方法，当该方法执行时，我们通过 otelhttp.NewTransport() 包装起原 DefaultTransport 对象，但需要注意的是，我们不能将 DefaultTransport 直接作为 otelhttp.NewTransport() 的参数，因为其 RoundTrip() 方法已经被我们替换了，而其原来真正的方法被写到了 trampoline 中，所以这里我们需要一个中间层，来连接 DefaultTransport 与其原来的 RoundTrip 方法。具体代码如下：

//go:linkname RoundTrip net/http.(*Transport).RoundTrip
//go:noinline
// RoundTrip .
func RoundTrip(t *http.Transport, req *http.Request) (*http.Response, error)

//go:noinline
func originalRoundTrip(t *http.Transport, req *http.Request) (*http.Response, error) {
  return RoundTrip(t, req)
}

type wrappedTransport struct {
  t *http.Transport
}

//go:noinline
func (t *wrappedTransport) RoundTrip(req *http.Request) (*http.Response, error) {
  return originalRoundTrip(t.t, req)
}

//go:noinline
func tracedRoundTrip(t *http.Transport, req *http.Request) (*http.Response, error) {
  req = contextWithSpan(req)
  return otelhttp.NewTransport(&wrappedTransport{t: t}).RoundTrip(req)
}

//go:noinline
func contextWithSpan(req *http.Request) *http.Request {
  ctx := req.Context()
  if span := trace.SpanFromContext(ctx); !span.SpanContext().IsValid() {
    pctx := injectcontext.GetContext()
    if pctx != nil {
      if span := trace.SpanFromContext(pctx); span.SpanContext().IsValid() {
        ctx = trace.ContextWithSpan(ctx, span)
        req = req.WithContext(ctx)
      }
    }
  }
  return req
}

func init() {
  gohook.Hook(RoundTrip, tracedRoundTrip, originalRoundTrip)
}

我们使用 init() 函数实现了自动添加 hook，因此用户程序里只需要在 main 文件中 import 该包，即可实现无侵入的集成。

值得一提的是 req = contextWithSpan(req) 函数，内部会依次尝试从 req.Context() 和 我们保存的 goroutineContext map 中检查是否包含 SpanContext，并将其赋值给 req，这样便可以解除了必须使用 http.NewRequestWithContext(...) 写法的要求。

详细的代码可以查看 Erda 仓库：https://github.com/erda-project/erda-infra/tree/master/pkg/trace

参考链接

https://opentelemetry.io/registry/

https://opentelemetry.io/docs/instrumentation/go/getting-started/

https://www.ipeapea.cn/post/go-asm/

https://github.com/brahma-adshonor/gohook

https://www.jianshu.com/p/7b3638b47845

https://paper.seebug.org/1749/
