概述

开发微信公众平台之前，先去微信官方了解下大概的情况这里：http://mp.weixin.qq.com/wiki/index.php ；看了之后心里大致有数了，开始设计数据库，尽可能的考虑，未考虑到的，以后再补充。

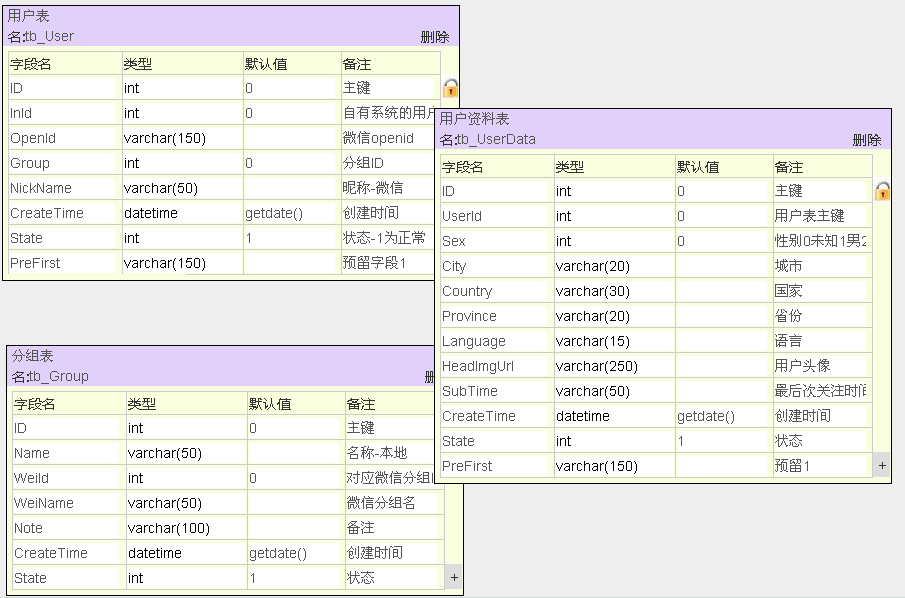

1、首先是用户部分，根据微信官方的接口结合实际运用，用户部分有3个表：用户表、用户资料表、用户分组表，我设计的如下：

asp.net开发微信公众平台(1)数据库设计

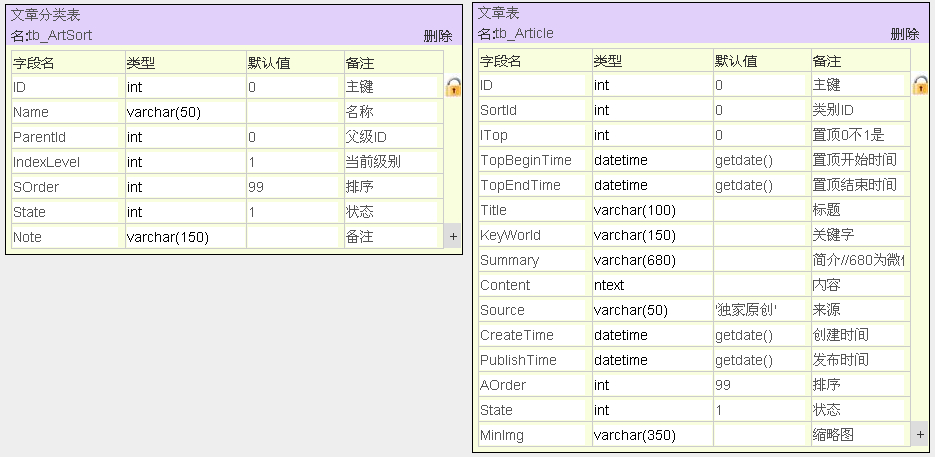

2、用户设计好之后就是文章部分，包括:文章分类表、文章表，设计如下：

asp.net开发微信公众平台(1)数据库设计

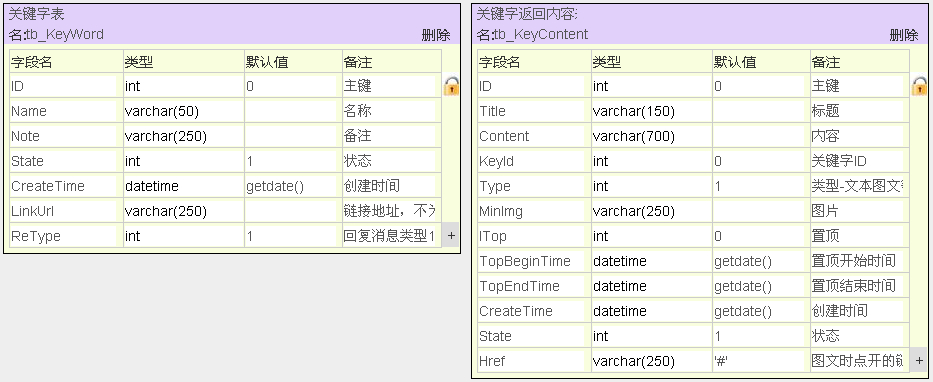

3、有了用户相关的表我们可以保存用户，有了文章模块的表我们可以根据用户输入的信息查询文章进行返回（返回文本、图文、图片、音乐、视频、语音等等），但是实际运用中，我们存在需要指定特定的关键字返回特定的内容的情况，那么就需要专门的特定关键字模块，包括：关键字表、关键字返回的内容表，这里的内容表看着像是与上面的文章表有重合，实则不然，这里是特定关键字指定的回复内容，可以指定返回文本、图文或其他多媒体信息，当返回多媒体信息时内容中存入文件地址，上面的文章表是标准的通用的文章内容表，供用户查询多数情况下直接返回图文信息，且图文信息点击链接时就是这篇文章对应的展示地址，相当于一个微网站，所以文章和这个关键字的内容表分开设计更加方便管理。设计如下：

asp.net开发微信公众平台(1)数据库设计

4、消息记录，把用户发来的消息进行记录，方便后续处理，比如根据用户上次发来的事件消息，之后再发同一个关键词时，返回对应菜单下的内容，而不用用户每次发送消息都带对应的菜单选项；客服消息根据记录的信息做个性化的服务等等。包括：用户发来的消息记录表、回复给用户的消息记录表，有了这些可以完整的还原和用户的对话，这里是记录和用户交流的过程，具体用户发来的消息需要返回什么样的消息，由项目代码中业务决定。设计如下：

asp.net开发微信公众平台(1)数据库设计

5、自定义菜单，创建和管理微信公众平台中的自定义菜单，设计如下：

asp.net开发微信公众平台(1)数据库设计

6、其他，具体根据做的实际项目来设计，比如用户分析、访问统计；用户积分；二维码相关等等，此处先不设计。

以上设计中，有一些是没有设计到数据库的，比如关键字模块中的回复消息类型、消息记录中的消息类型，这些固定不变（由腾讯决定）的少量的单选项形式的数据，我们在具体项目中使用其他方法来实现（固定静态、配置文件、缓存等），无需设计数据库。

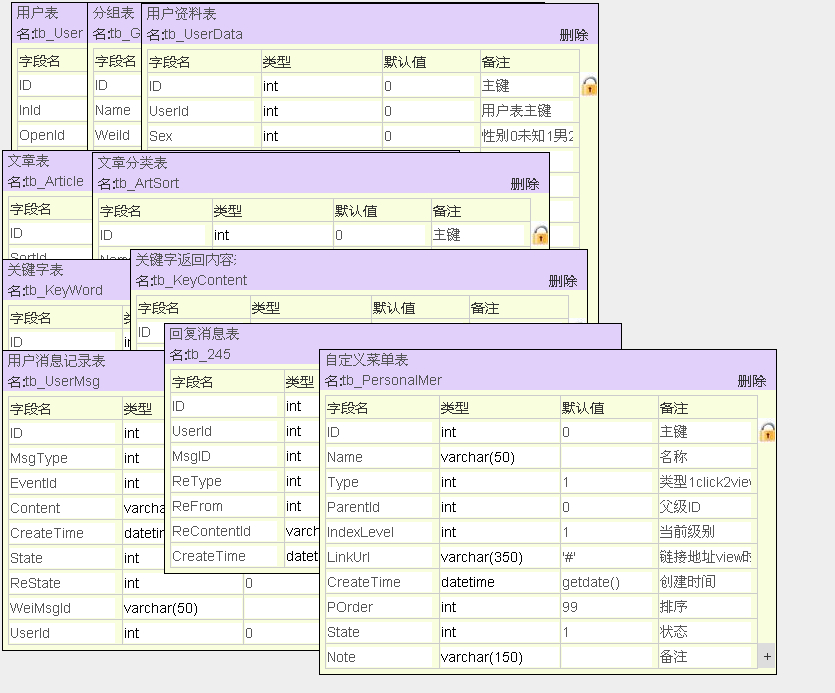

完整设计如下：（为了方便截图，我把各个模块的表拖动覆盖了）

asp.net开发微信公众平台(1)数据库设计

下载脚本，如下：在数据库中创建一个名为微信（设计数据库时自己定义的）的数据库，脚本执行一下就OK，

use  weixin -------微信公众平台
if exists ( select *  from  sysobjects where name = 'tb_User' and xtype='U')
drop table tb_User
create table  tb_User------------------------------------------------------------用户表
(
  ID               int              primary key identity(1,1)       NOT NULL , --主键-主键
  InId             int              default  0                      NOT NULL , --自有系统的用户ID
  OpenId           varchar(150)     default ''                      NOT NULL , --微信openid
  Group            int              default  0                      NOT NULL , --分组ID
  NickName         varchar(50)      default ''                      NOT NULL , --昵称-微信
  CreateTime       datetime         default  getdate()              NOT NULL , --创建时间
  State            int              default  1                      NOT NULL , --状态-1为正常
  PreFirst         varchar(150)     default ''                      NOT NULL , --预留字段1
);


if exists ( select *  from  sysobjects where name = 'tb_Group' and xtype='U')
drop table tb_Group
create table  tb_Group-----------------------------------------------------------分组表
(
  ID               int              primary key identity(1,1)       NOT NULL , --主键-主键
  Name             varchar(50)      default ''                      NOT NULL , --名称-本地
  WeiId            int              default  0                      NOT NULL , --对应微信分组ID
  WeiName          varchar(50)      default ''                      NOT NULL , --微信分组名
  Note             varchar(100)     default ''                      NOT NULL , --备注
  CreateTime       datetime         default  getdate()              NOT NULL , --创建时间
  State            int              default  1                      NOT NULL , --状态
);


if exists ( select *  from  sysobjects where name = 'tb_UserData' and xtype='U')
drop table tb_UserData
create table  tb_UserData--------------------------------------------------------用户资料表
(
  ID               int              primary key identity(1,1)       NOT NULL , --主键-主键
  UserId           int              default  0                      NOT NULL , --用户表主键
  Sex              int              default  0                      NOT NULL , --性别0未知1男2女
  City             varchar(20)      default ''                      NOT NULL , --城市
  Country          varchar(30)      default ''                      NOT NULL , --国家
  Province         varchar(20)      default ''                      NOT NULL , --省份
  Language         varchar(15)      default ''                      NOT NULL , --语言
  HeadImgUrl       varchar(250)     default ''                      NOT NULL , --用户头像
  SubTime          varchar(50)      default ''                      NOT NULL , --最后次关注时间戳
  CreateTime       datetime         default  getdate()              NOT NULL , --创建时间
  State            int              default  1                      NOT NULL , --状态
  PreFirst         varchar(150)     default ''                      NOT NULL , --预留1
);


if exists ( select *  from  sysobjects where name = 'tb_Article' and xtype='U')
drop table tb_Article
create table  tb_Article---------------------------------------------------------文章表
(
  ID               int              primary key identity(1,1)       NOT NULL , --主键-主键
  SortId           int              default  0                      NOT NULL , --类别ID
  ITop             int              default  0                      NOT NULL , --置顶0不1是
  TopBeginTime     datetime         default  getdate()              NOT NULL , --置顶开始时间
  TopEndTime       datetime         default  getdate()              NOT NULL , --置顶结束时间
  Title            varchar(100)     default ''                      NOT NULL , --标题
  KeyWorld         varchar(150)     default ''                      NOT NULL , --关键字
  Summary          varchar(680)     default ''                      NOT NULL , --简介//680为微信文字上限左右
  Content          ntext            default ''                      NOT NULL , --内容
  Source           varchar(50)      default  '独家原创'                 NOT NULL , --来源
  CreateTime       datetime         default  getdate()              NOT NULL , --创建时间
  PublishTime      datetime         default  getdate()              NOT NULL , --发布时间
  AOrder           int              default  99                     NOT NULL , --排序
  State            int              default  1                      NOT NULL , --状态
  MinImg           varchar(350)     default ''                      NOT NULL , --缩略图
);


if exists ( select *  from  sysobjects where name = 'tb_ArtSort' and xtype='U')
drop table tb_ArtSort
create table  tb_ArtSort---------------------------------------------------------文章分类表
(
  ID               int              primary key identity(1,1)       NOT NULL , --主键-主键
  Name             varchar(50)      default ''                      NOT NULL , --名称
  ParentId         int              default  0                      NOT NULL , --父级ID
  IndexLevel       int              default  1                      NOT NULL , --当前级别
  SOrder           int              default  99                     NOT NULL , --排序
  State            int              default  1                      NOT NULL , --状态
  Note             varchar(150)     default ''                      NOT NULL , --备注
);


if exists ( select *  from  sysobjects where name = 'tb_KeyWord' and xtype='U')
drop table tb_KeyWord
create table  tb_KeyWord---------------------------------------------------------关键字表
(
  ID               int              primary key identity(1,1)       NOT NULL , --主键-主键
  Name             varchar(50)      default ''                      NOT NULL , --名称
  Note             varchar(250)     default ''                      NOT NULL , --备注
  State            int              default  1                      NOT NULL , --状态
  CreateTime       datetime         default  getdate()              NOT NULL , --创建时间
  ReType           int              default  1                      NOT NULL , --回复消息类型1为文本
);


if exists ( select *  from  sysobjects where name = 'tb_KeyContent' and xtype='U')
drop table tb_KeyContent
create table  tb_KeyContent------------------------------------------------------关键字返回内容表
(
  ID               int              primary key identity(1,1)       NOT NULL , --主键-主键
  Title            varchar(150)     default ''                      NOT NULL , --标题
  Content          varchar(700)     default ''                      NOT NULL , --内容
  KeyId            int              default  0                      NOT NULL , --关键字ID
  Type             int              default  1                      NOT NULL , --类型-文本图文等
  MinImg           varchar(250)     default ''                      NOT NULL , --图片
  ITop             int              default  0                      NOT NULL , --置顶
  TopBeginTime     datetime         default  getdate()              NOT NULL , --置顶开始时间
  TopEndTime       datetime         default  getdate()              NOT NULL , --置顶结束时间
  CreateTime       datetime         default  getdate()              NOT NULL , --创建时间
  State            int              default  1                      NOT NULL , --状态
  Href             varchar(250)     default  '#'                    NOT NULL , --图文时点开的链接
);


if exists ( select *  from  sysobjects where name = 'tb_UserMsg' and xtype='U')
drop table tb_UserMsg
create table  tb_UserMsg---------------------------------------------------------用户消息记录表
(
  ID               int              primary key identity(1,1)       NOT NULL , --主键-主键
  MsgType          int              default  1                      NOT NULL , --消息类型文本、事件
  EventId          int              default  1                      NOT NULL , --事件ID//自定义菜单的ID
  Content          varchar(700)     default ''                      NOT NULL , --消息内容
  CreateTime       datetime         default  getdate()              NOT NULL , --创建时间
  State            int              default  1                      NOT NULL , --状态
  ReState          int              default  0                      NOT NULL , --回复状态
  WeiMsgId         varchar(50)      default ''                      NOT NULL , --微信消息ID
  UserId           int              default  0                      NOT NULL , --用户表主键
);


if exists ( select *  from  sysobjects where name = 'tb_245' and xtype='U')
drop table tb_245
create table  tb_245-------------------------------------------------------------回复消息表
(
  ID               int              primary key identity(1,1)       NOT NULL , --主键-主键
  UserId           int              default  0                      NOT NULL , --用户表主键
  MsgID            int              default  0                      NOT NULL , --消息表主键
  ReType           int              default  1                      NOT NULL , --回复类型//文本图文
  ReFrom           int              default  1                      NOT NULL , --回复点//1文章2关键词
  ReContentId      varchar(80)      default  '0,'                   NOT NULL , --回复的内容ID串
  CreateTime       datetime         default  getdate()              NOT NULL , --回复记录时间
);


if exists ( select *  from  sysobjects where name = 'tb_PersonalMenu' and xtype='U')
drop table tb_PersonalMenu
create table  tb_PersonalMenu----------------------------------------------------自定义菜单表
(
  ID               int              primary key identity(1,1)       NOT NULL , --主键-主键
  Name             varchar(50)      default ''                      NOT NULL , --名称
  Type             int              default  1                      NOT NULL , --类型1click2view
  ParentId         int              default  0                      NOT NULL , --父级ID
  IndexLevel       int              default  1                      NOT NULL , --当前级别
  LinkUrl          varchar(350)     default  '#'                    NOT NULL , --链接地址view时用
  CreateTime       datetime         default  getdate()              NOT NULL , --创建时间
  POrder           int              default  99                     NOT NULL , --排序
  State            int              default  1                      NOT NULL , --状态
  Note             varchar(150)     default ''                      NOT NULL , --备注
);
