完全掌握MySQL原理篇之InnoDB存储引擎架构设计

本篇文章给大家带来了关于mysql原理中InnoDB存储引擎架构设计的相关知识，希望对大家有帮助。

InnoDB组件结构：

1. buffer pool : 缓冲池，缓存磁盘的数据

2. redo log buffer ：记录对缓冲池的操作，根据策略写入磁盘防止宕机但事务已经提交而丢失数据

3. undo log ：当对缓冲池的数据进行修改时，在事务未提交的时候都可以进行回滚，将旧值写入 undo 日志文件便于回滚，此时缓冲池的数据与磁盘中的不一致，是脏数据

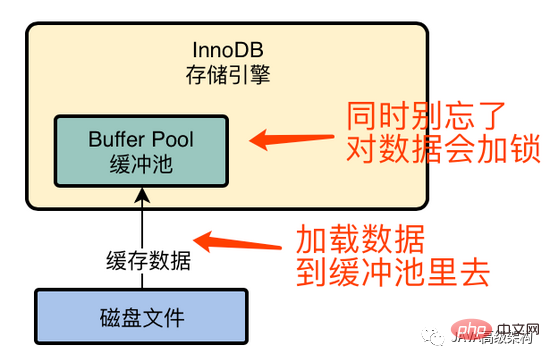

1. Buffer Pool

假设现在有一条更新语句：

update users set name = 'lisi' where id = 1

需要更新到数据库，InnoDB会执行哪些操作呢？

首先，InnoDB会判读缓冲池里是否存在 id = 1 这条数据，如果不存在则从磁盘中加载到缓冲池中，而且还会对这行数据加独占锁，防止多个sql同时修改这行数据。

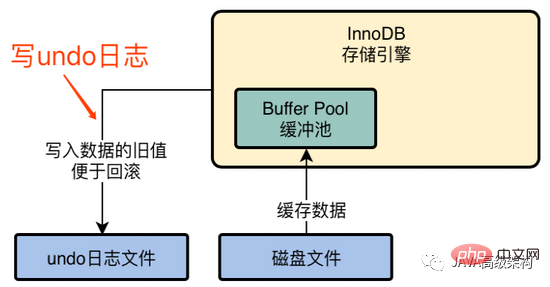

2. undo 日志文件

假设 id = 1 这条数据name原来的值 name = 'zhangsan'，现在我们要更新为 name = 'lisi' , 那么我们就需要把旧值name='zhangsan'和id=1这些信息写入到undo日志文件中。

对于熟悉数据库的同学来说都了解事务的概念，在事务未提交之前，所有操作都有可能进行回滚，即可以把 name = 'lisi' 回滚到 name = 'zhangsan'，所以将更新前的值写到undo日志文件。

3. 更新buffer pool 数据

在undo日志文件写入完毕之后，便开始更新内存中的这条数据。把 id = 1 的 name = 'zhangsan' 更新为 name = 'lisi'。这时内存中的数据已经更新完毕，但磁盘上的还没有变化，此时出现了不一致的脏数据。

这时可能有一个疑问，万一事务提交完成，但MySQL服务宕机了，而内存中的数据还没写入到磁盘，是不是会造成数据丢失而造成sql执行数据前后不一致？

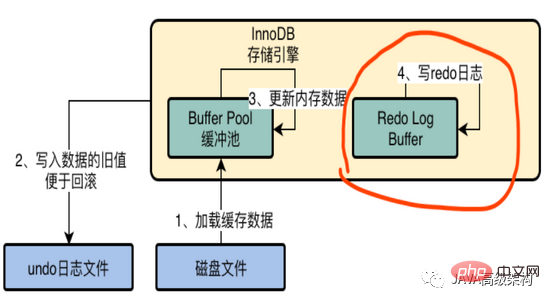

4. redo log buffer

在InnoDB结构中，有一个 redo log buffer 缓冲区存放redo日志，所谓redo日志，例如 把id=1，name='zhangsan'修改为name='lisi' 便是一条日志。

但这时redo log buffer 还仅仅存在内存中，没能实现MySQL宕机后的数据恢复。

5. 事务没提交，数据库宕机后有影响吗？

其实并没有影响，事务没有提交，意味着执行没有成功，就算MySQL崩溃或者宕机后，内存中的 buffer pool 和 redo log buffer 修改过的数据都会丢失，也并不影响数据前后的一致性。如果事务提交失败，那数据库的数据更加不会改变。

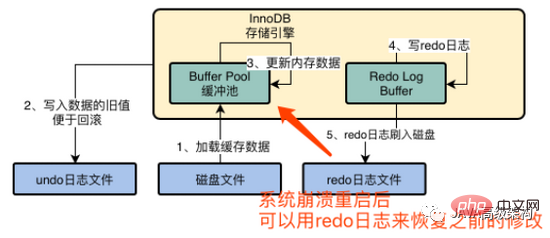

6. 提交事务，redo日志的配置策略

在提交事务时，redo日记会根据策略实现把redo日志从 redo log buffer 里写入磁盘。策略通过 innoDB_flush_log_at_trx_commit 来配置。

1. innoDB_flush_log_at_trx_commit的参数为0，就算事务提交后，也不会把redo日志写入磁盘。MySQL宕机后会内存中的数据会丢失。

1. innoDB_flush_log_at_trx_commit的参数为1，事务提交后，redo日志会从内存刷入磁盘，只要事务提交成功，redo log 就必然存在磁盘里。

此时就算buffer pool 的数据没有刷进磁盘，也可以从redo log 中得知修改过哪些数据，MySQL宕机重启后，可以从redo日志中恢复修改的数据。

1. innoDB_flush_log_at_trx_commit的参数为2，事务提交后，redo log 仅仅停留在 os cache 中，还没刷进磁盘，万一此时服务宕机了。那么os cache 中的数据也会丢失，即使事务提交成功，也会造成数据丢失。

看完这几种相信为了保证数据安全，参数为1是最佳策略。

7. 事务的最终提交，binlog

binlog其实是属于MySQL Server 的日志文件，而在这出提出是因为与redo log有着很大的关联。

1) biglog 与 redo log的区别

• redo log:记录的是偏物理性质重做日志，比如 “对哪个数据页中的什么记录，做了哪些修改”

• binlog：偏向于逻辑性的日志，如：“对users表中的id=10的一行数据做了更新操作，更新以后的值是什么”

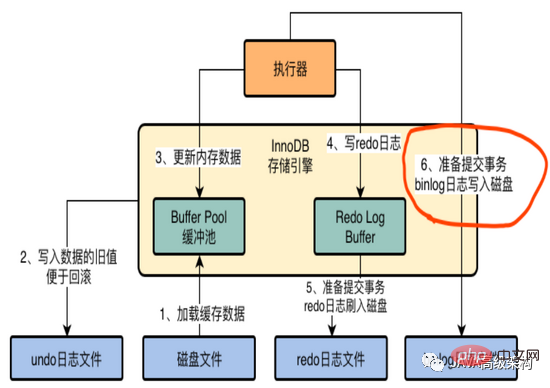

2) 提交事务的时候同时写入binlog

在执行更新的同时，innoDB与执行器一直在交互，包括加载数据到缓冲池，写入undo日志文件，更新内存数据，写redo日志和刷入磁盘等。而对binlog的写入也是由执行器执行。

其中 1、2、3、4步骤为执行更新语句做的事，而 5、6是提交事务开始做的事。

3) binlog日志刷盘策略分析

sync_binlog参数控制binlog的刷盘策略

1. sync_ binlog默认值是0，提交事务后，会把binlog日志存在 os cache 中，MySQL宕机后会造成os cache中数据的丢失

2. sync_binlog 值为1，提交事务后，把binlog日志直接刷入磁盘中。

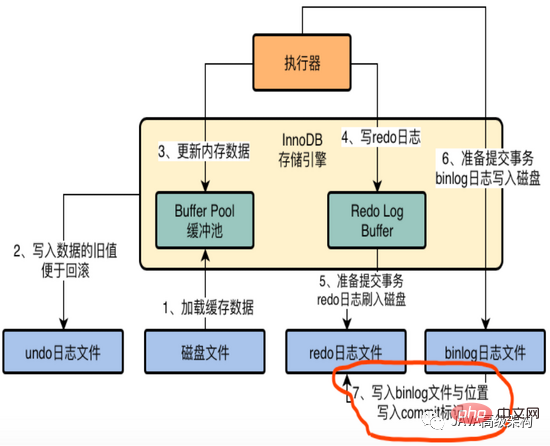

4) 基于binlog 和 redo log 完成事务的提交

binlog写入磁盘后，会把binlog日志文件所在的位置和文件名称都写入redo log日志文件中，同时在redo log日志文件里写入一个commit标记。

5) commit 标记有什么意义？

commit 标记意义着保持redo log 和 binlog 日志一致。如果在步骤5或者步骤6，事务提交开始，MySQL宕机了，redo log 中并没有commit标记，都算事务提交失败。

意味着 commint 标记是事务最终提交成功。

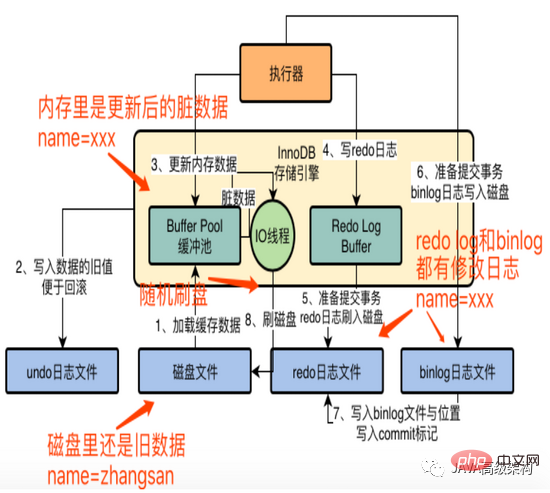

8. buffer pool 脏数据刷入磁盘

脏数据刷入磁盘是由后台IO线程随机刷入磁盘的。

这时候考虑到，在刷入磁盘之前，MySQL宕机怎么办？这时候，事务已经提交成功，redo log 中也有commit标记，就算宕机了，重启后，也会根据redo日志文件把数据更新到内存中，等待IO线程的刷盘。

9. 总结

通过更新语句执行分析之后，了解到InnoDB存储引擎中包含了 buffer pool 缓冲池、redo log buffer 缓冲区等缓存数据，undo、reod log等日志文件，同时也有MySQL Server 的日志文件。

在执行更新语句的时候，会修改buffer pool、写undo日志文件、 写redo log buffer等操作；提交事务时，会将redo log 刷盘，binlog刷盘，写入binlog文件名称和位置，写入commit标记,最后等待IO线程将buffer pool的脏数据随机刷盘。
