概述

无论您是新手，还是老手，本教程都值得一读。

<!DOCTYPE html>
<html lang="en">
<head>
	<meta charset="UTF-8">
	<title>网格</title>
	<style>
		#c1{
			border:1px solid black;
		}

	</style>

	<script>
			window.onload = function(){
				var oCanvas = document.getElementById('c1')
				var gd = oCanvas.getContext('2d')
				// 你要画一个表格：
				// 你得思考，每个格子多大！
				var space = 20
				// 1, 得到 画布的宽和高
				var cWidth = gd.canvas.width;
				var cHeight = gd.canvas.height;
				// 当你记不住api 的时候，就打印出来看看！
				var lines = Math.floor(cHeight/space)
				var cols = Math.floor(cWidth/space)
				for(let i = 0;i<lines;i++){
					gd.beginPath()
					gd.moveTo(0,space*i-0.5)
					gd.lineTo(cWidth,space*i-0.5)
					gd.strokeStyle='#aaa'
					gd.stroke();
				}
				// 画第二个竖着的格子！

				for(let j = 0; j<cols;j++){
					gd.beginPath();
					gd.moveTo(space*j-0.5,0)
					gd.lineTo(space*j-0.5,cHeight)
					gd.strokeStyle="#aaa"
					gd.stroke()
				}



				// 下面是画那个坐标！

				// 1, everPadding（坐标离 网格边界的上下左右的距离！）
				var everPadding = 40
				// 起点(坐标原点)
				var x0 = everPadding;
				var yo = cHeight -everPadding
				// x 轴，终点：
				var x1 = cWidth-everPadding;
				// 竖着方向：

				// 画着再说：
				gd.beginPath();
				gd.moveTo(x0,yo)
				gd.lineTo(x1,yo)
				gd.lineTo(x1-space,yo-space)
				gd.lineTo(x1-space,yo+space)
				gd.lineTo(x1,yo)
				gd.strokeStyle="red"
				gd.fillStyle="red"
				gd.stroke()
				gd.fill()

				gd.beginPath()
				gd.moveTo(x0,yo)
				gd.lineTo(x0,everPadding)
				gd.lineTo(x0-space,everPadding+space)
				gd.lineTo(x0+space,everPadding+space)
				gd.lineTo(x0,everPadding)
				gd.strokeStyle="red"
				gd.fillStyle="red"
				gd.stroke()
				gd.fill()


			}
	</script>

</head>
<body>


		<canvas id="c1" width="500"  height="500"></canvas>


</body>
</html>
登录后复制

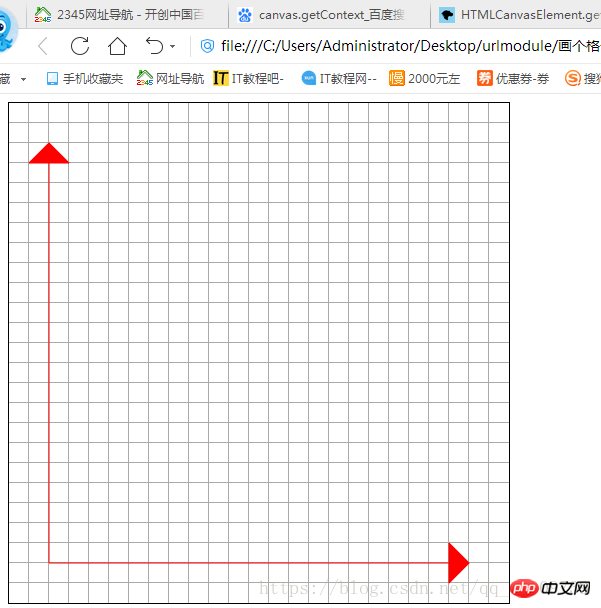

显示：
