概述

这篇文章主要介绍了canvas线条的属性详解的相关资料，小编觉得挺不错的，现在分享给大家，也给大家做个参考。一起跟随小编过来看看吧

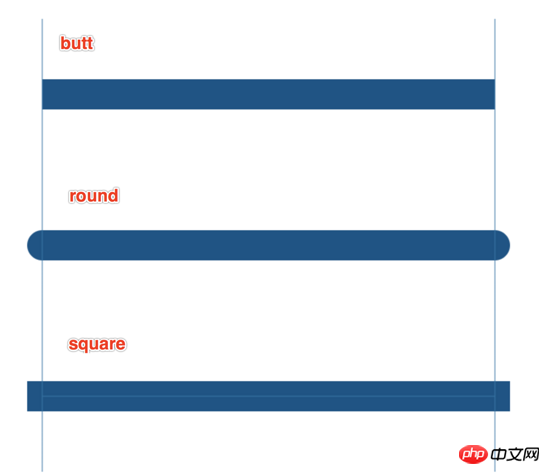

一、线条的帽子lineCap

取值：butt(默认值),round圆头,square方头

var canvas=document.getElementById("canvas");

canvas.width=800;
canvas.height=800;

var context=canvas.getContext("2d");

context.lineWidth=40;
context.strokeStyle="#005588";

//三个beginpath()画了3条平行线
context.beginPath();
context.moveTo(100,200);
context.lineTo(700,200);
context.lineCap="butt";
context.stroke();

context.beginPath();
context.moveTo(100,400);
context.lineTo(700,400);
context.lineCap="round";
context.stroke();

context.beginPath();
context.moveTo(100,600);
context.lineTo(700,600);
context.lineCap="square";
context.stroke();

//baseline
context.lineWidth=1;
context.strokeStyle="#27a";
context.moveTo(100,100);
context.lineTo(100,700);
context.moveTo(700,100);
context.lineTo(700,700);
context.stroke();
登录后复制

round做动画的时候需要圆角可以直接画，lineCap的效果只能用于线段的开始处和结尾处，不能用于连接处。

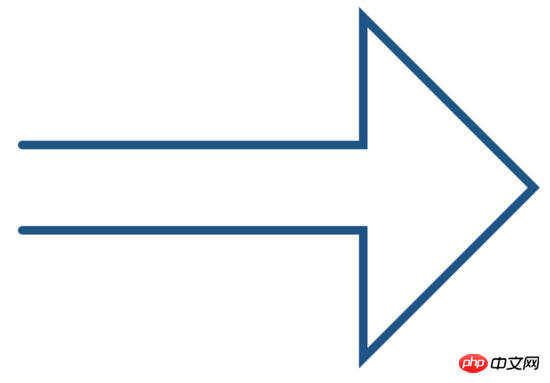

lineCap="square"可以用来在线段闭合时候完全闭合，但是还是推荐使用clothPath()闭合。

var canvas=document.getElementById("canvas");

canvas.width=800;
canvas.height=800;

var context=canvas.getContext("2d");

context.beginPath();
context.moveTo(100, 350);
context.lineTo(500,350);
context.lineTo(500,200);
context.lineTo(700,400);
context.lineTo(500,600);
context.lineTo(500,450);
context.lineTo(100,450);
context.lineTo(100,350);
// context.closePath(); //推荐

context.lineWidth=10;
context.lineCap="square"; //不推荐
context.fillStyle="yellow";
context.strokeStyle="#058"

context.fill();
context.stroke();
登录后复制

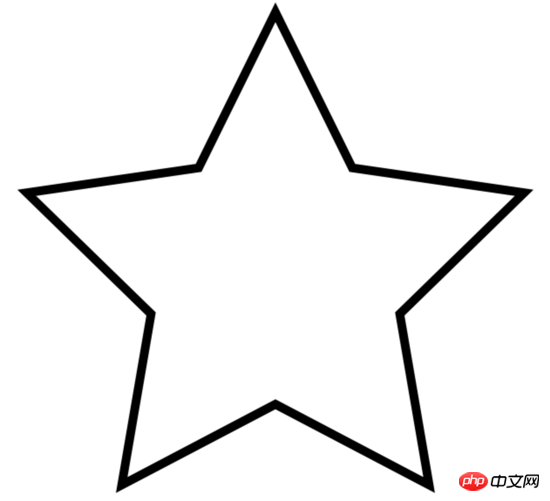

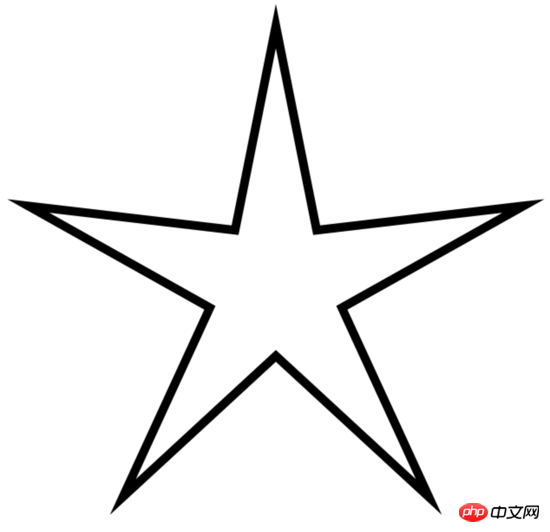

二、画一个五角星，说明线条其它状态属性

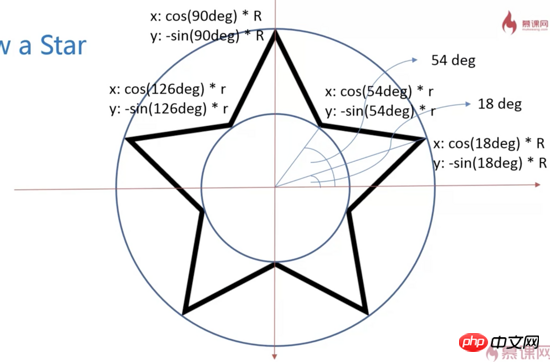

圆上的五个角平分360°，每个角72°，90°-72°=18°

小圆上的角平分72°，18°+36°=54°

角度转弧度——弧度=角度*π/180 即（18+i*72）*Math.PI/180

var canvas=document.getElementById("canvas");

canvas.width=800;
canvas.height=800;

var context=canvas.getContext("2d");
context.beginPath();
//角度转弧度：除以180*PI
for(var i=0;i<5;i++){
    context.lineTo(Math.cos((18+i*72)/180*Math.PI)*300+400,
        -Math.sin((18+i*72)/180*Math.PI)*300+400);
    context.lineTo(Math.cos((54+i*72)/180*Math.PI)*150+400,
        -Math.sin((54+i*72)/180*Math.PI)*150+400);
}

context.closePath();

context.lineWidth=10;
context.stroke();
登录后复制

封装成函数：

window.onload=function(){
    var canvas=document.getElementById("canvas");

    canvas.width=800;
    canvas.height=800;

    var context=canvas.getContext("2d");
    context.lineWidth=10;
    drawStar(context,150,300,400,400)
}

function drawStar(ctx,r,R,x,y,){
    ctx.beginPath();
    //角度转弧度：除以180*PI
    for(var i=0;i<5;i++){
        ctx.lineTo(Math.cos((18+i*72)/180*Math.PI)*R+x,
            -Math.sin((18+i*72)/180*Math.PI)*R+y);
            ctx.lineTo(Math.cos((54+i*72)/180*Math.PI)*r+x,
            -Math.sin((54+i*72)/180*Math.PI)*r+y);
    }

    ctx.closePath();
    ctx.stroke();
}
登录后复制

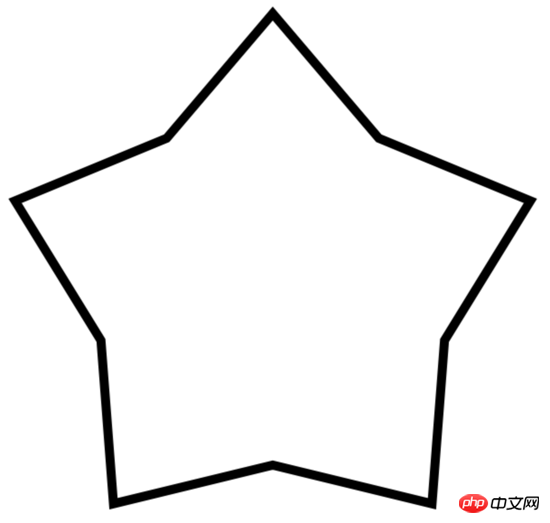

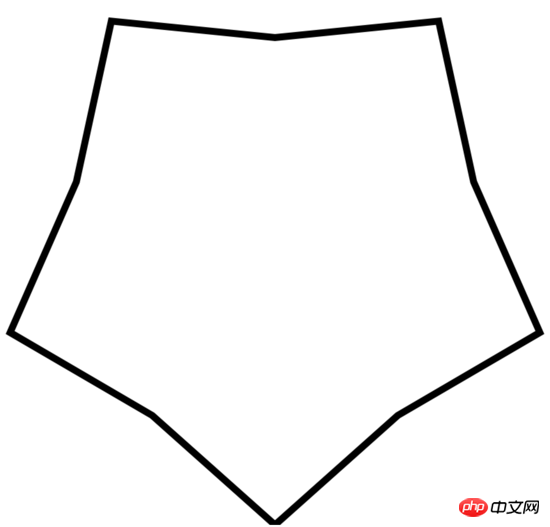

分别修改小r=80,200，400得到下面图形

增加一个顺时针旋转的参数：rot

window.onload=function(){
    var canvas=document.getElementById("canvas");

    canvas.width=800;
    canvas.height=800;

    var context=canvas.getContext("2d");
    context.lineWidth=10;
    drawStar(context,150,300,400,400,30);
}




//rot顺时针旋转的角度
function drawStar(ctx,r,R,x,y,rot){
    ctx.beginPath();
    //角度转弧度：除以180*PI
    for(var i=0;i<5;i++){
        ctx.lineTo(Math.cos((18+i*72-rot)/180*Math.PI)*R+x,
            -Math.sin((18+i*72-rot)/180*Math.PI)*R+y);
            ctx.lineTo(Math.cos((54+i*72-rot)/180*Math.PI)*r+x,
            -Math.sin((54+i*72-rot)/180*Math.PI)*r+y);
    }

    ctx.closePath();
    ctx.stroke();
}
登录后复制

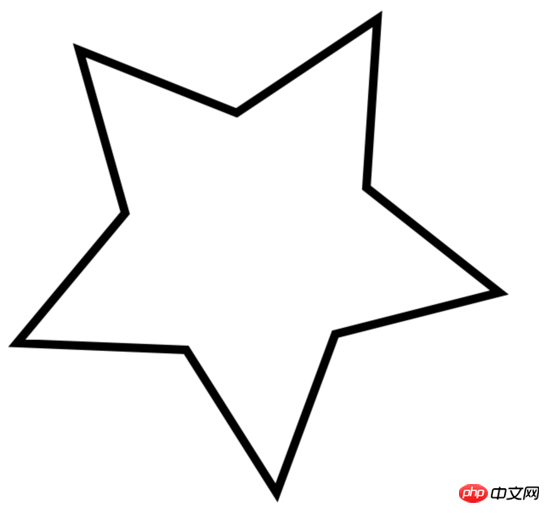

旋转30度的效果如下：

三、线条的连接lineJoin和miterLimit

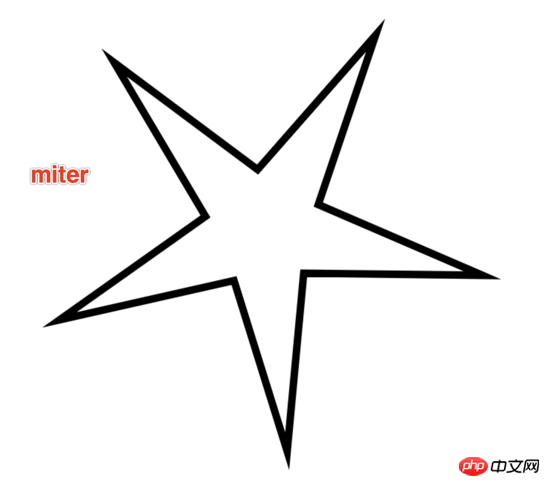

1、lineJoin取值

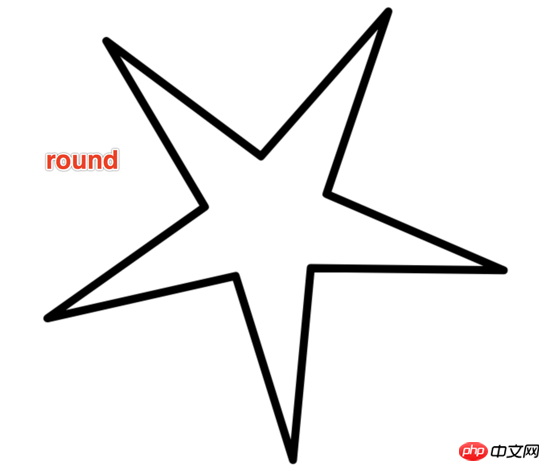

miter(default)永远呈现一个尖角,bevel斜接,round圆角

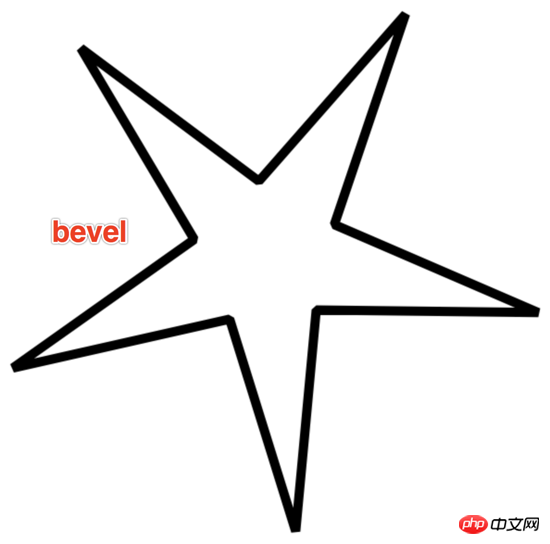

bevel像彩带折下来的效果。

2、miter相关miterLimit的属性

设置小r为30，lineJoin为miter，效果如下：角没有延伸成尖角，而是采取bevel的方式来显示。

context.lineJoin="miter";
drawStar(context,30,300,400,400,30);
登录后复制

为什么？

因为context.miterLimit=10默认值是10，

miterlimit只有当lineJoin为miter时才会有效。

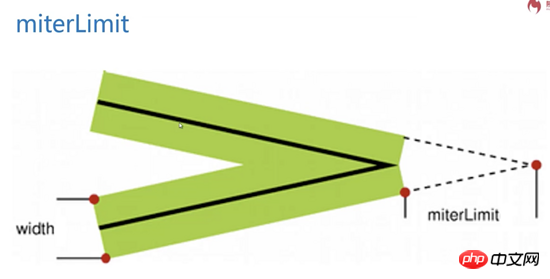

miterLimit指的是，当使用miter作为线条和线条相接的方式时，所 产生的内角和外角的距离的最大值 。

默认值是10就代表最大值是10px，一旦超过来10px就会使用bevel的方式显示。

上面把内圆半径r设置为30时，形成的尖角非常尖，内角和外角的距离超过来miterLimit的10，

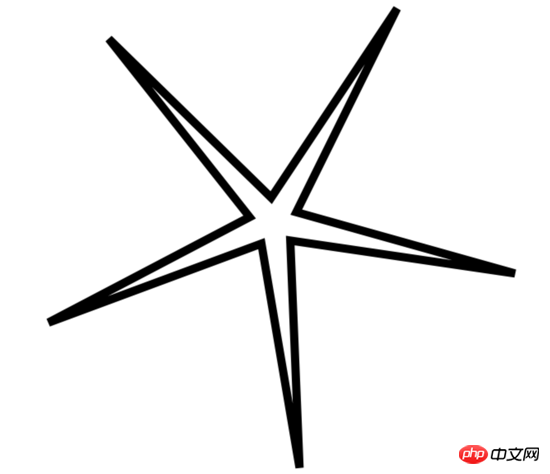

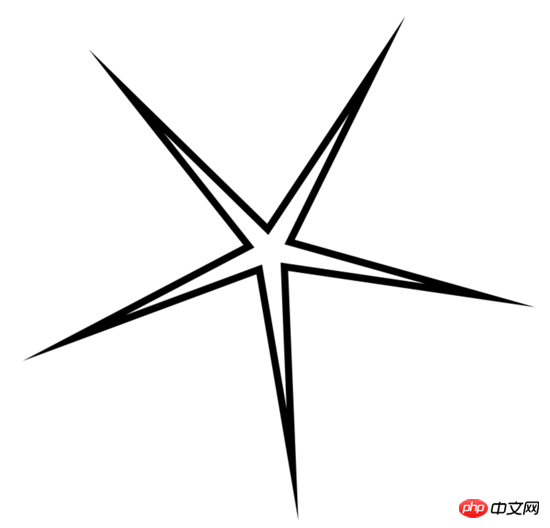

现在把miterlimit改大点，改成20，效果如下：

context.lineJoin="miter";
 context.miterLimit=20;
 drawStar(context,30,300,400,400,30);
登录后复制

注意：miterLimit并不是从白色尖尖到黑色尖尖的距离，这个距离远远大于20px。

当产生miterLimit时一定是线条有宽度的，有宽度的线条中间的线的尖角与外边尖角直接的距离。

canvas给出一个miterLimit的经验值10。只有在极其特别的情况下，需要表现非常尖锐的角的时候才需要修改miterLimit。

以上就是本文的全部内容，希望对大家的学习有所帮助，更多相关内容请关注靠谱客！
