概述

<canvas></canvas>是HTML5中新增的标签，用于绘制图形，这篇文章主要为大家详细介绍了HTML5 canvas基本绘图之绘制线条方法，感兴趣的小伙伴们可以参考一下

<canvas></canvas>是HTML5中新增的标签，用于绘制图形，实际上，这个标签和其他的标签一样，其特殊之处在于该标签可以获取一个CanvasRenderingContext2D对象，我们可以通过JavaScript脚本来控制该对象进行绘图。

<canvas></canvas>只是一个绘制图形的容器，除了id、class、style等属性外，还有height和width属性。在<canvas>>元素上绘图主要有三步：

1.获取<canvas>元素对应的DOM对象，这是一个Canvas对象；
2.调用Canvas对象的getContext()方法，得到一个CanvasRenderingContext2D对象；
3.调用CanvasRenderingContext2D对象进行绘图。

线条属性

除了上面用到的lineWidth属性，线条还有以下几个属性：

•lineCap 属性设置或返回线条末端线帽的样式，可以取以下几个值：
“butt” 向线条的每个末端添加平直的边缘（默认）；
“round” 向线条的每个末端添加圆形线帽；
“square” 向线条的每个末端添加正方形线帽。

•lineJoin 属性当两条线交汇时设置或返回所创建边角的类型，可以取以下几个值：
“miter” 创建尖角(默认)；
“bevel” 创建斜角；
“round” 创建圆角。

•miterLimit 属性设置或返回最大斜接长度（默认为10）。斜接长度指的是在两条线交汇处内角和外角之间的距离。只有当 lineJoin 属性为 “miter” 时，miterLimit 才有效。

JavaScript Code复制内容到剪贴板

var canvas = document.getElementById("canvas");
    var context = canvas.getContext("2d");
    //测试lineCap属性
    //设置基准线便于观察
    context.moveTo(10,10);
    context.lineTo(10,200);
    context.moveTo(200,10);
    context.lineTo(200,200);
    context.lineWidth="1";
    context.stroke();
    //butt
    context.beginPath();
    context.moveTo(10,50);
    context.lineTo(200,50);
    context.lineCap="butt";
    context.lineWidth="10";
    context.stroke();
    //round
    context.beginPath();
    context.moveTo(10,100);
    context.lineTo(200,100);
    context.lineCap="round";
    context.lineWidth="10";
    context.stroke();
    //square
    context.beginPath();
    context.moveTo(10,150);
    context.lineTo(200,150);
    context.lineCap="square";
    context.lineWidth="10";
    context.stroke();
    //测试linJoin属性
    //miter
    context.beginPath();
    context.moveTo(300,50);
    context.lineTo(450,100);
    context.lineTo(300,150);
    context.lineJoin="miter";
    context.lineWidth="10";
    context.stroke();
    //round
    context.beginPath();
    context.moveTo(400,50);
    context.lineTo(550,100);
    context.lineTo(400,150);
    context.lineJoin="round";
    context.lineWidth="10";
    context.stroke();
    //square
    context.beginPath();
    context.moveTo(500,50);
    context.lineTo(650,100);
    context.lineTo(500,150);
    context.lineJoin="bevel";
    context.lineWidth="10";
    context.stroke();
    //测试miterLimit属性
    context.beginPath();
    context.moveTo(700,50);
    context.lineTo(850,100);
    context.lineTo(700,150);
    context.lineJoin="miter";
    context.miterLimit="2";
    context.lineWidth="10";
    context.strokeStyle="#2913EC";
    context.stroke();
登录后复制

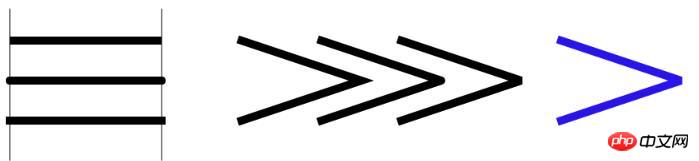

各属性的不同取值的效果如下：
