概述

这次给大家带来Canvas实现旋转风车的绘制，Canvas实现旋转风车绘制的注意事项有哪些，下面就是实战案例，一起来看一下。

在进行教学之前，我想聪明的你已经掌握了基本的Canvas基本操作方法，如果对Canvas还不是很了解，那么我建议你去http://www.w3school.com.cn/tags/html_ref_canvas.asp这里先熟悉一下；

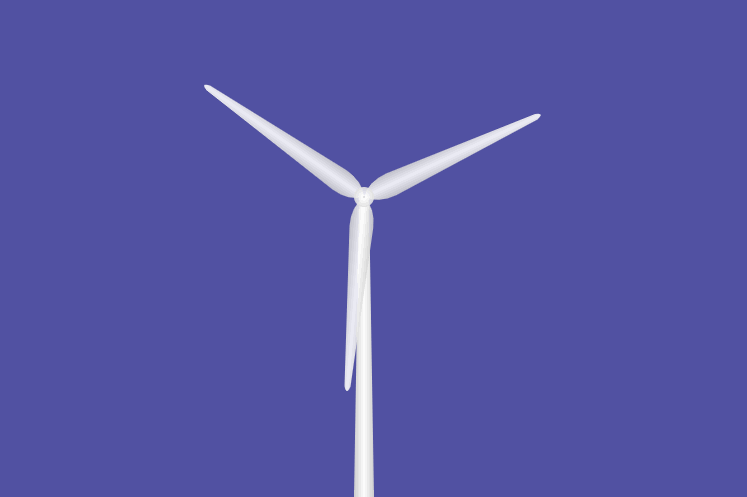

okey！下图即是我们完成后的简单效果，心动不如行动，那么咱们就进行简单绘制吧！　　　　

1、定义画布

首先我们现在html文件里面插入<canvas>标签，定义画布的尺寸，我这里定义画布的尺寸为800*600像素。同时在内部样式表里面设置canvas的背景色（方便画图时观看）；

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Document</title>
    <style type="text/css">
        body{
            padding: 0;
            margin: 0;
        }
        #canvas {
            background:#5151a2;
        }
    </style>
</head>
<body>
    <canvas id="canvas" width="800" height="600"></canvas>
</body>
</html>　
登录后复制

接下来的核心就是在原生JS环境下，绘制风车；通过JS DOM操作方法获取到canvas元素对象，并通过getContex（"2d"）获取2D绘图上下文，通过这个方法就像是要告诉浏览器“我们要在这个画布上绘制2d图形”；

<script type="text/javascript">
    //获取画布的2d上下文
    var ctx = document.getElementById("canvas").getContext("2d");
登录后复制

2、绘制风车底座

风车的底座的几何图形看似就像一个细长细长的梯形，我们可以画出一个梯形出来，然后填充颜色，这里为了达到相对较好的效果，使用了颜色渐变填充的方法；okey！直接看代码吧~~！

    //定义一个函数 ，封装风车的底部基座
    function buttom(){
        ctx.beginPath();                                        //开始一条新的绘制路径
        var liner = ctx.createLinearGradient(390,600,410,600);    //设置变量（颜色渐变的方向-起点-终点）
        liner.addColorStop(0,"#ccc");                            //设置起点颜色
        liner.addColorStop(0.5,"#fff");                            //设置中点颜色
        liner.addColorStop(1,"#ccc");                            //设置终点颜色
        ctx.fillStyle = liner;                                    //梯形的填充方式设置为 变量（渐变颜色）
        ctx.moveTo(395,300);                                    //提起我们的画笔，起点设置为（395,300）
        ctx.lineTo(405,300);                                    //连接起点画线
        ctx.lineTo(410,600);
        ctx.lineTo(390,600);
        ctx.closePath();                                        //闭合路径
        ctx.fill();                                                //填充梯形

    }
　　buttom();　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　//要调用函数，才能在浏览器显示
登录后复制

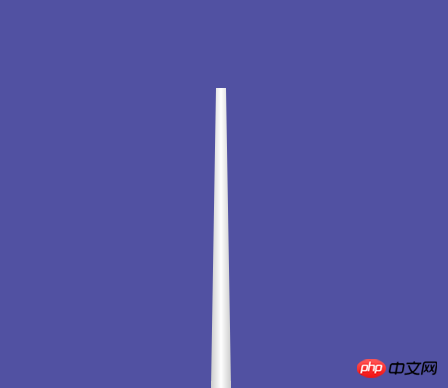

我们来看一下页面中的效果，是不是很简单？

（我感觉我话有点多哦~！~！）

3、绘制叶子

接下来的部分将是这个动画中最关键的地方，首先我们分析一下叶子的结构，三片叶子夹角为120°，而且每片叶子的形状是相同的；他们有一个圆心，你心中或许也有疑问，先画圆心还是先画叶子？叶子的形状应该怎么画呢？叶子可不可复制粘贴呢？答案当然是可以的，Let's do it！　

思路分析：

1）、由于3片叶子的形状是一模一样，我们只需要画出一片叶子，第二第三片叶子直接copy就行了，聪明的我们是不是应该给这个叶子的画法封装一个函数呀？就叫它bind( )函数吧！！每次调用它就可以了！哎！你们TM太机智了

2）、三片叶子有一个圆心，绘制叶子的时候为了方便取坐标值，我们将圆心从画图的左上角移动梯形顶部，这样我们绘制叶子会方便很多！这里使用了translate（）方法，移动坐标系！

3）、最难的一点就是理解这里动画是怎么实现的，因为动画原理会影响到我们画叶子的文档结构：

首先我们先新建一个绘图环境，我们称它为环境1，我们在环境1上画完第一片叶子；然后在第一个绘图环境前提下　旋转120°新建第一个绘图环境2，再此基础上调用画叶子的函数bind( )，绘制二片叶子;第三片叶子的绘制方法如法炮制，在环境2的基础上旋转120°，新建环境3，调用绘制叶子函数bind( )画第三片叶子;

如果要实现动画，我们只需要旋转第一片叶子的绘图环境1，第二片叶子和第三片叶子都是参照环境1为基准画出来的，是不是也跟着动起来了呢？？弹幕：666666

4）、最后就是一些基本的外观样式调试的啦！比如颜色渐变啊，透明度啊，之类的！

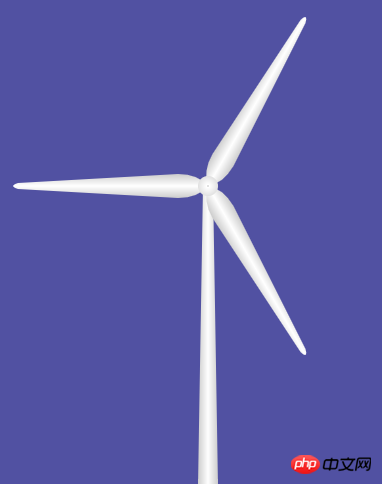

绘制叶子

画这个叶子形状的时候我是慢慢调试的，我的审美相当low，原谅我只能画出这样的叶子，当然想象力丰富的同学可以根据自己喜好来绘制，不过大体思路是一致的；

这里我声明了一个变量 var num = 0;，作为环境1旋转度数变化的一个参数：那么咱就直接看代码吧！！！

var num =0;
function yezi(){
        ctx.save();  //保存默认情况下的canvas变换状态
        ctx.beginPath();
        ctx.translate(400,300);
        // ctx.globalAlpha = 0.9;
        // 设置第一次状态下 坐标系旋转度数
        ctx.rotate((Math.PI/180)*num);
        var liner1 = ctx.createLinearGradient(30,-12,30,12);      //这里设置颜色渐变填充的样式
            liner1.addColorStop(0,"#ccc");
            liner1.addColorStop(0.5,"#fff");
            liner1.addColorStop(1,"#ccc");
            ctx.fillStyle = liner1;
        ctx.save();                 //保存第一次状态  平移坐标系变换
            ctx.beginPath();
            bind();                //调用函数
            //绘制第二片叶子
            ctx.beginPath();
            ctx.rotate((Math.PI/180)*120);   //坐标系旋转120°
            ctx.save();                        //保存旋转坐标系状态，为第三片叶子做铺垫
                bind();            //调用函数
                //绘制第三片叶子
                ctx.beginPath();
                ctx.rotate((Math.PI/180)*120);   //坐标系旋转120°
                ctx.save();
                    bind();     //调用函数
                ctx.restore();    //回复第3次状态前（旋转坐标系）
            ctx.restore();        //回复第2次状态前（旋转坐标系）
            //绘制叶子中心圆圈
            ctx.beginPath();
            var arcgradient = ctx.createRadialGradient(0,0,0,0,0,16);
            arcgradient.addColorStop(0,"#ccc");
            arcgradient.addColorStop(0.1,"#fff");
            arcgradient.addColorStop(1,"#ccc");
            ctx.arc(0,0,10,0,Math.PI*2);
            ctx.fillStyle  = arcgradient;
            ctx.fill();
        ctx.restore();             //回复第1次状态前（平移坐标系）
        num+=5;   //第一状下  环境1   态坐标系旋转度数增加********************************这个num使得环境1的旋转角度在不停的变化，**********************************************
        ctx.restore();
    }
    //绘制每片叶子都重复的代码，这里做一个函数包装
    function bind(){
        ctx.moveTo(0,0);
        ctx.quadraticCurveTo(10,-12,30,-12);　　　　//比赛尔曲线
        ctx.lineTo(190,-3);
        ctx.quadraticCurveTo(200,0,190,3);　　　　
        ctx.lineTo(30,12);
        ctx.moveTo(0,0);
        ctx.quadraticCurveTo(10,12,30,12);
        ctx.fill();
    }
登录后复制

4、设置动画

动画这部分就比较简单了，设置定时器，清除画布，调用函数；大功告成，打完收工！！！

setInterval(function(){
        ctx.clearRect(0,0,800,600);　　　　//每次执行代码前，都要将画布清空，不然画出的图形会滞留在画布上；
        buttom();　　　　　　　　　　　　　　　//调用函数　
        yezi();
    },50);
登录后复制

相信看了本文案例你已经掌握了方法，更多精彩请关注靠谱客其它相关文章！
