概述

作者 | 刘博（又拍云多媒体开发工程师）

当前为了满足比较火热的移动 Web 端直播需求，一系列的 HTML5 直播技术迅速的发展起来。

常见的可用于 HTML5 的直播技术有 HLS、WebSocket 与 WebRTC。今天我向大家介绍WebSocket 与 MSE 相关的技术要点，并在最后通过一个实例来展示具体用法。

文章大纲

  • WebSocket 协议介绍

  • WebSocket Client/Server API介绍

  • MSE 介绍

  • fMP4 介绍

  • Demo 展示

WebSocket

通常的 Web 应用都是围绕着 HTTP 的请求/响应模型构建的。所有的 HTTP 通信都通过客户端来控制，由客户端向服务器发出一个请求，服务器接收和处理完毕后再返回结果给客户端，客户端将数据展现出来。由于这种模式不能满足实时应用需求，于是出现了 SSE、Comet 等 "服务器推" 的长连接技术。

WebSocket 是基于 TCP 连接之上的通信协议，可以在单个 TCP 连接上进行全双工的通信。WebSocket 在 2011 年被 IETF 定为标准 RFC 6455，并被 RFC 7936 补充规范，WebSocket API 被 W3C 定为标准。

WebSocket 是独立地创建在 TCP 上的协议，HTTP 协议中的那些概念都和 WebSocket 没有关联，唯一关联的是使用 HTTP 协议的 101 状态码进行协议切换时，使用的 TCP 端口是 80，可以绕过大多数防火墙的限制。

WebSocket 握手

为了更方便地部署新协议，HTTP/1.1 引入了 Upgrade 机制，使得客户端和服务端之间可以借助已有的HTTP语法升级到其它协议。这个机制在 RFC7230 的 6.7 Upgrade 一节中有详细描述。

要发起 HTTP/1.1 协议升级，客户端必须在请求头部中指定这两个字段 ▽

> Connection: Upgrade
Upgrade: protocol-name[/protocol-version]
登录后复制

如果服务端同意升级，那么需要这样响应 ▽

> HTTP/1.1 101 Switching Protocols
Connection: upgrade
Upgrade: protocol-name[/protocol-version]
[... data defined by new protocol ...]
登录后复制

可以看到，HTTP Upgrade 响应的状态码是 101，并且响应正文可以使用新协议定义的数据格式。

WebSocket 握手就利用了这种 HTTP Upgrade 机制。一旦握手完成，后续数据传输直接在 TCP 上完成。

WebSocket JavaScript API

目前主流的浏览器提供了 WebSocket 的 API 接口，可以发送消息（文本或者二进制）给服务器，并且接收事件驱动的响应数据。

Step1. 检查浏览器是否支持 WebSocket

> if(window.WebSocket) {
    // WebSocket代码
}
登录后复制

Step2. 建立连接

> var ws = new WebSocket('ws://localhost:8327');
登录后复制

Step3. 注册回调函数以及收发数据

分别注册 WebSocket 对象的 onopen、onclose、onerror 以及 onmessage 回调函数。

通过ws.send()来进行发送数据，这里不仅可以发送字符串，也可以发送 Blob 或 ArrayBuffer 类型的数据。

如果接收的是二进制数据，需要将连接对象的格式设为 blob 或 arraybuffer。

ws.binaryType = 'arraybuffer';
登录后复制

WebSocket Golang API

服务器端 WebSocket 库我推荐使用 Google 自己的 ，可以非常方便的与 net/http 一起使用。也可以将 WebSocket 的 handler function 通过 websocket.Handler转换成 http.Handler，这样就可以跟 net/http 库一起使用了。

然后通过 websocket.Message.Receive 来接收数据，通过 websocket.Message.Send 来发送数据。

具体代码可以看下面的 Demo 部分。

MSE

在介绍 MSE 之前，我们先看看 HTML5<audio>和<video> 有哪些限制。

HTML5<audio> 和 <video> 标签的限制

  • 不支持流

  • 不支持 DRM 和加密

  • 很难自定义控制, 以及保持跨浏览器的一致性

  • 编解码和封装在不同浏览器支持不同

MSE 是解决 HTML5 的流问题。

Media Source Extensions（MSE）是 Chrome、Safari、Edge 等主流浏览器支持的一个新的Web API。MSE 是一个 W3C 标准，允许 JavaScript 动态构建 <video> 和 <audio> 的媒体流。它定义了对象，允许 JavaScript 传输媒体流片段到一个 HTMLMediaElement。

通过使用 MSE，你可以动态地修改媒体流而不需要任何插件。这让前端JavaScript可以做更多的事情—— 在 JavaScript 进行转封装、处理，甚至转码。

虽然 MSE 不能让流直接传输到 media tags 上，但是 MSE 提供了构建跨浏览器播放器的核心技术，让浏览器通过JavaScript API来推音视频到 media tags 上。

Browser Support

通过 caniuse 来检查是否浏览器支持情况。

通过 MediaSource.isTypeSupported() 可以进一步地检查 codec MIME 类型是否支持。

fMP4

比较常用的视频封装格式有 WebM 和 fMP4。

WebM 和 WebP 是两个姊妹项目，都是由 Google 赞助的。由于 WebM 是基于 Matroska 的容器格式，天生是流式的，很适合用在流媒体领域里。

下面着重介绍一下 fMP4 格式。

我们都知道 MP4 是由一系列的 Boxes 组成的。普通的 MP4 的是嵌套结构的，客户端必须要从头加载一个 MP4 文件，才能够完整播放，不能从中间一段开始播放。

而 fMP4 由一系列的片段组成，如果服务器支持 byte-range 请求，那么，这些片段可以独立的进行请求到客户端进行播放，而不需要加载整个文件。

为了更加形象的说明这一点，下面我介绍几个常用的分析 MP4 文件的工具。

gpac，原名 mp4box，是一个媒体开发框架，在其源码下有大量的媒体分析工具，可以使用testapps；

  • mp4box.js，是 mp4box 的 Javascript 版本；

  • bento4，一个专门用于 MP4 的分析工具；

  • mp4parser，在线 MP4 文件分析工具。

fragment mp4 VS non-fragment mp4

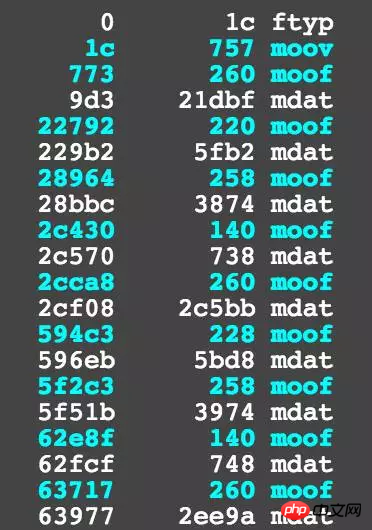

下面是一个 fragment mp4 文件通过 mp4parser（Online MPEG4 Parser ）分析后的截图 ▽

下面是一个 non-fragment mp4 文件通过 mp4parser 分析后的截图 ▽

我们可以看到 non-fragment mp4 的最顶层 box 类型非常少，而 fragment mp4 是由一段一段的 moof+mdat 组成的，它们已经包含了足够的 metadata 信息与数据, 可以直接 seek 到这个位置开始播放。也就是说 fMP4 是一个流式的封装格式，这样更适合在网络中进行流式传输，而不需要依赖文件头的metadata。

Apple在WWDC 2016 大会上宣布会在 iOS 10、tvOS、macO S的 HLS 中支持 fMP4，可见fMP4 的前景非常的好。

值得一提的是，fMP4、CMAF、ISOBMFF 其实都是类似的东西。

MSE JavaScript API

从高层次上看，MSE 提供了

  • 一套 JavaScript API 来构建 media streams

  • 一个拼接和缓存模型

  • 识别一些 byte 流类型

  • WebM

  • ISO Base Media File Format

  • MPEG-2 Transport Streams

MSE 内部结构




MSE 本身的设计是不依赖任务特定的编解码和容器格式的，但是不同的浏览器支持程度是不一样的。

可以通过传递一个 MIME 类型的字符串到静态方法：

> MediaSource.isTypeSupported来检查。比如 ▽
MediaSource.isTypeSupported('audio/mp3'); // false
MediaSource.isTypeSupported('video/mp4'); // true
MediaSource.isTypeSupported('video/mp4; codecs="avc1.4D4028, mp4a.40.2"'); // true
登录后复制

获取 Codec MIME string 的方法可以通过在线的 [mp4info]()，或者使用命令行 mp4info test.mp4 | grep Codecs，可以得到类似如下结果 ▽

> mp4info fmp4.mp4| grep Codec
    Codecs String: mp4a.40.2
    Codecs String: avc1.42E01E
登录后复制

当前，H.264 + AAC 的 MP4 容器在所有的浏览器都支持。

普通的 MP4 文件是不能和 MSE 一起使用的, 需要将 MP4 进行 fragment 化。

检查一个 MP4 是否已经 fragment 的方法 ▽

> mp4dump test.mp4 | grep "[m"
登录后复制

如果是non-fragment会显示如下信息 ▽

> mp4dump nfmp4.mp4 | grep "[m"
[mdat] size=8+50873
[moov] size=8+7804
  [mvhd] size=12+96
    [mdia] size=8+3335
      [mdhd] size=12+20
      [minf] size=8+3250
    [mdia] size=8+3975
      [mdhd] size=12+20
      [minf] size=8+3890
            [mp4a] size=8+82
    [meta] size=12+78
登录后复制
如果已经 fragment，会显示如下的类似信息 ▽
登录后复制
>  mp4dump fmp4.mp4 | grep "[m" | head -n 30
[moov] size=8+1871
  [mvhd] size=12+96
    [mdia] size=8+312
      [mdhd] size=12+20
      [minf] size=8+219
            [mp4a] size=8+67
    [mdia] size=8+371
      [mdhd] size=12+20
      [minf] size=8+278
    [mdia] size=8+248
      [mdhd] size=12+20
      [minf] size=8+156
    [mdia] size=8+248
      [mdhd] size=12+20
      [minf] size=8+156
  [mvex] size=8+144
    [mehd] size=12+4
[moof] size=8+600
  [mfhd] size=12+4
[mdat] size=8+138679
[moof] size=8+536
  [mfhd] size=12+4
[mdat] size=8+24490
[moof] size=8+592
  [mfhd] size=12+4
[mdat] size=8+14444
[moof] size=8+312
  [mfhd] size=12+4
[mdat] size=8+1840
[moof] size=8+600
登录后复制

把一个 non-fragment MP4 转换成 fragment MP4。

可以使用 FFmpeg 的 -movflags 来转换。

对于原始文件为非 MP4 文件 ▽

> ffmpeg -i trailer_1080p.mov -c:v copy -c:a copy -movflags frag_keyframe+empty_moov bunny_fragmented.mp4
登录后复制

对于原始文件已经是 MP4 文件 ▽

> ffmpeg -i non_fragmented.mp4 -movflags frag_keyframe+empty_moov fragmented.mp4
登录后复制

或者使用 mp4fragment ▽

> mp4fragment input.mp4 output.mp4
登录后复制

DEMO TIME

最后阶段，展示两个demo，分别是 MSE Vod Demo、MSE Live Demo

MSE Vod Demo

展示利用 MSE 和 WebSocket 实现一个点播服务

后端读取一个 fMP4 文件，通过 WebSocket 发送给 MSE，进行播放

展示利用 MSE 和 WebSocket 实现一个直播服务

后端代理一条 HTTP-FLV 直播流，通过 WebSocket 发送给 MSE，进行播放

前端 MSE 部分做了很多工作, 包括将 flv 实时转封装成了 fMP4，这里引用了 videojs-flow 的实现

Refs

WebSocket

  • rfc6455

  • HTTP Upgrade

  • WebSocket API

  • MDN WebSocket

  • videojs-flow

MSE

  • W3C

  • MDN MSE

  • HTML5 Codec MIME

又拍直播云是基于又拍云内容分发网络为直播应用提供超低延迟、高码率、高并发的整套从推流端到播放端的一站式解决方案。包括实时转码，实时录制，分发加速，水印，截图，秒级禁播，延时直播等功能。直播源站支持自主源站或又拍云源，为支持用户在不同终端播放，支持 RTMP、HLS、HTTP-flv 播放输出。

详情了解：

推荐阅读：

无连麦，不直播，都在说的直播利器连麦互动到底是啥？
技术干货|移动直播六大关键技术详解
又拍直播云SDK，自带美颜、滤镜、消噪、人声增益等功能
又拍直播云功能处理篇：转码、录制、视频水印、视频截图
又拍直播云功能基础篇：推流和拉流、多协议输出、多访问方式、回源端口自定义
又拍直播云功能高级篇：防盗链、秒级禁播、自动鉴黄、API接口
