概述
如何将原有图形遮住，将文字信息或其他图形覆盖住原有的图形，且并不影响原有图形。此方法可以大大减轻删除原有图形的反锁工作，为CAD民工们谋福祉。

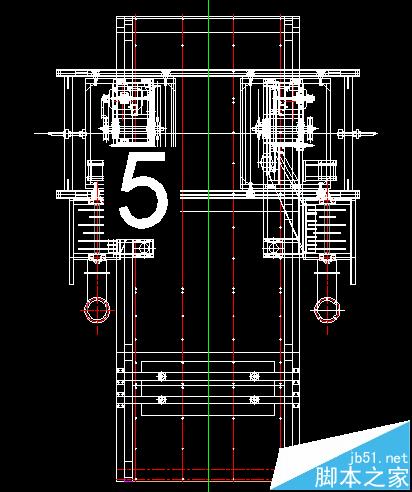

1、如图所示，文字5在这个设备上，这样标注看不清，若删除线段比较麻烦，但删除了以后修改补上又比较麻烦，现在我教大家一个办法，将5标在这个设备上凸出显示，并遮盖原有的设备，但原有线条又不删除的好办法。

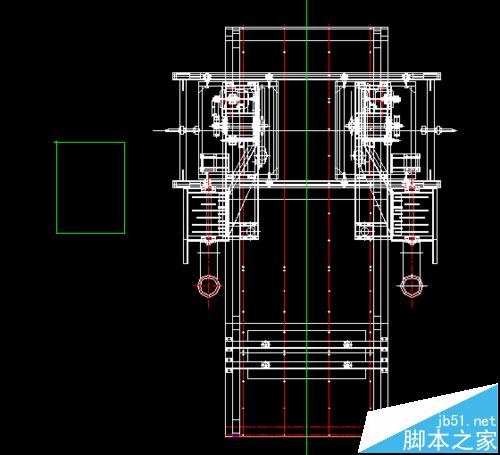

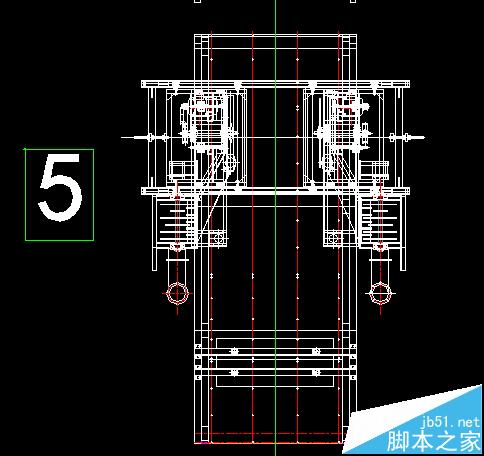

2、首先将5这个文字移除设备之外，输入wipeout 命令绘制一个矩形并回车，将5这个文字包起来，此时5已被覆盖，点击矩形内部，选中5，点击前置命令，此时文字便凸出显示。
3、将矩形和文字一起移入图形中，输入wipeout回车，F回车， off回车,大功告成。
注意事项：若想恢复图形，输入wipeout回车，F回车， on回车即可。出图前wipeout线段可以一直体现，出图之前关闭即可。
