CAD怎么绘制双人床平面图?

cad中想要绘制一个双人床的平面图，该怎么画双人床呢？下面我们就来看看详细的教程。

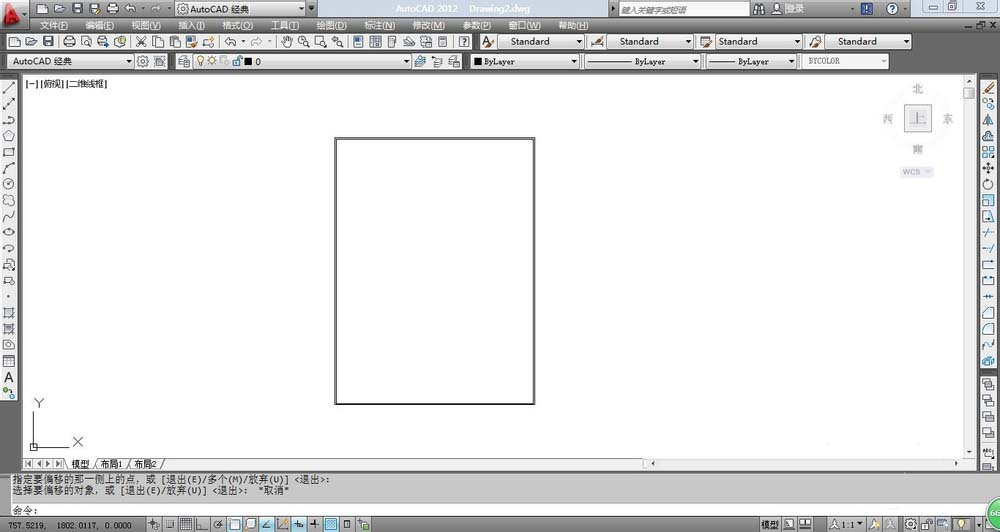

1、在CAD中输入快捷键REC，根据系统提示先选取一个点之后，输入@1500,2008，绘制一个1500*2008的直角矩形，然后输入O命令进行向内偏移10个单位，如图所示。

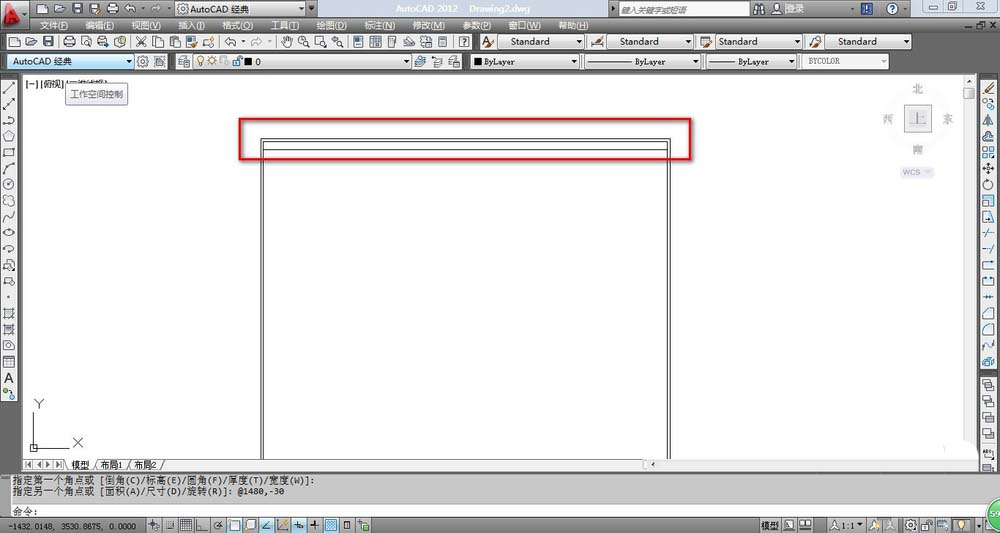

2、输入REC，在刚才所画的直角矩形的左上角作为第一点，然后输入（1480，-30），画出一个小的直角矩形，如图所示。

3、继续输入REC，根据提示“指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]”选择F，设置圆角的半径为50个单位，回一个580*260的圆角矩形。如图所示。

4、接下来一步就是做出枕头的样子， 我们把刚才第三步所画的圆角矩形选中然后按下快捷键O进行偏移，向内偏移10个单位，这样就可以画出枕头的样子，如图所示。

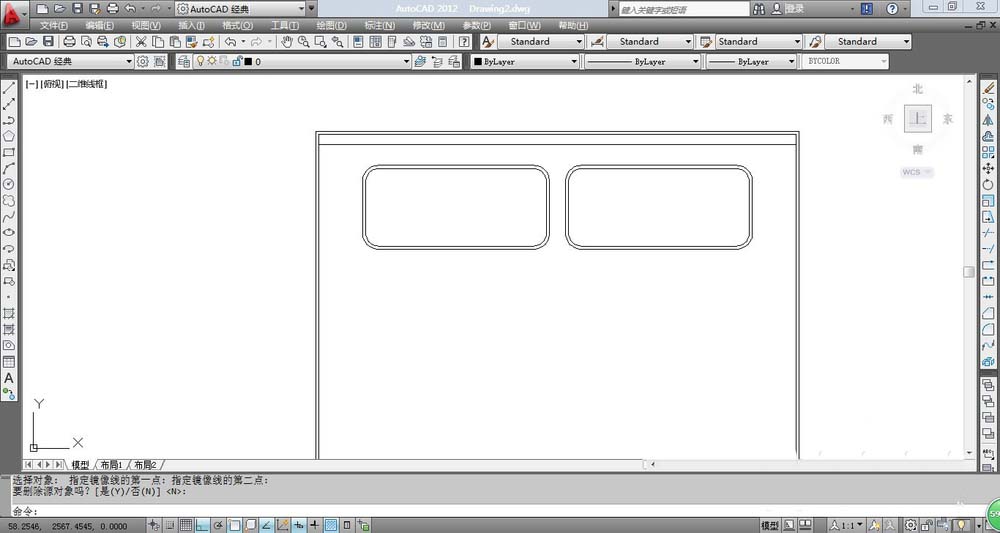

5、输入M移动命令，将枕头移动到床内，离左边110个单位，里上面150个单位，然后复制另一个枕头到右边，距离相同，如图所示。

6、选择床轮廓的内矩形，然后输入x进行分解，选中右边的线条输入O进行偏移先偏移300，然后选中偏移的线在偏移30，接着在往左偏移30，然后相同的下面的线也是偏移300,30,30，如图所示。

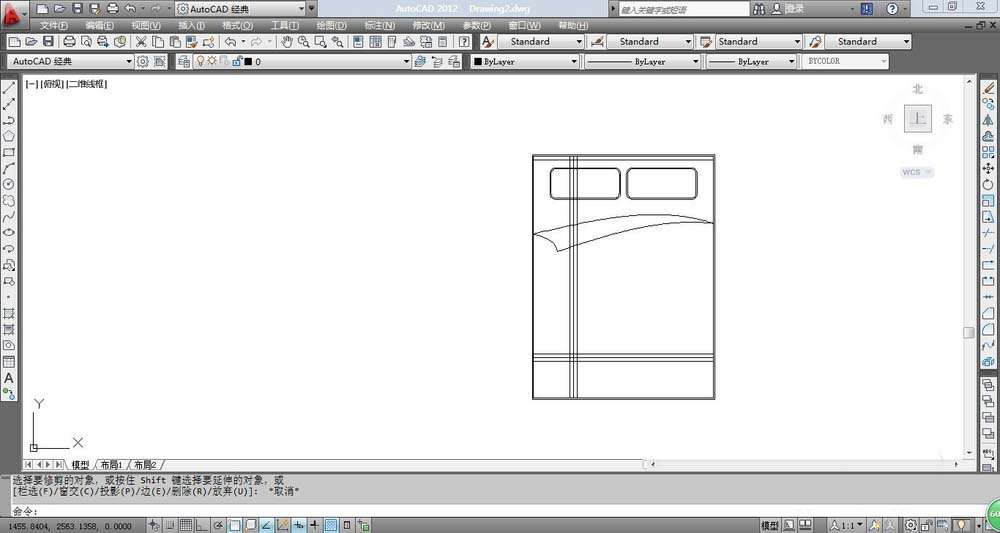

7、输入SPL画出三天曲线，效果如图所示

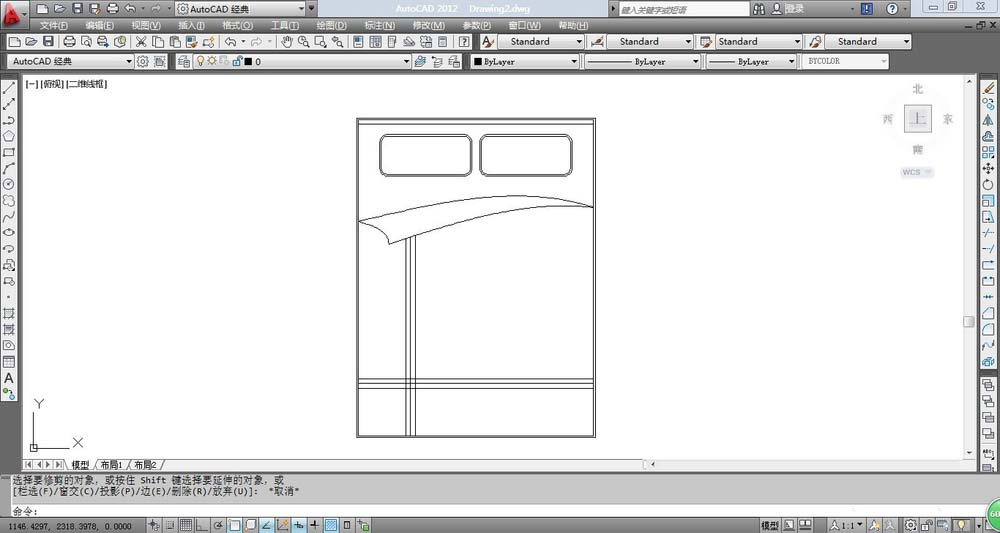

8、输入TR快捷键，进行修剪，修剪的效果如图所示

9、再输入REC绘制一个500*500的直角矩形，然后向内偏移三次，分别是10,128,72，然后打开正交模式，输入L命令，在小矩形的中心出画两条直线，如图所示。

10、将刚才所画的床头柜移动到床的旁边，然后在镜像复制另一个就可以了，如图所示，到这里为止我们的双人床全部画完了。

以上就是cad画双人床的教程，希望大家喜欢，请继续关注靠谱客。
