概述

经常在Codepen上看到大侠们用SVG画出不可思议的动画，我一直很好奇他们是怎么运作的，总觉得这需要对SVG有足够透彻的了解，并且自己画出那些SVG图案，才有办法让他动起来。

但其实不然，今天教大家一个简单的小技巧，让你快速实现一个svg动画！

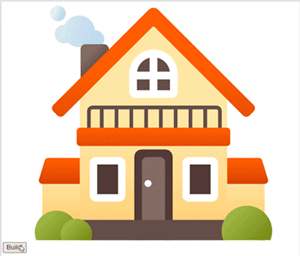

打开Codepen，点击界面中的build按钮，就可以使用动画构建一个房子，并且让它升起寥寥炊烟！

寻找精美的svg图案

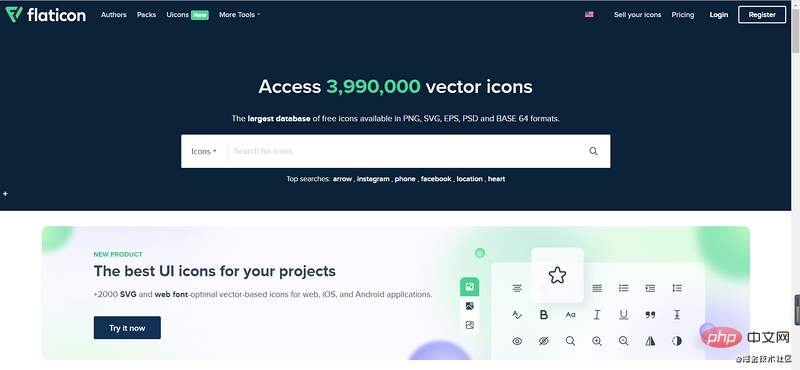

既然自己画不出来，那我们就去找现成的库，svg库有很多，如Flaticon、iconfont、Iconfinder或icons8等网站会提供很多免费的svg图案。

分析svg图案

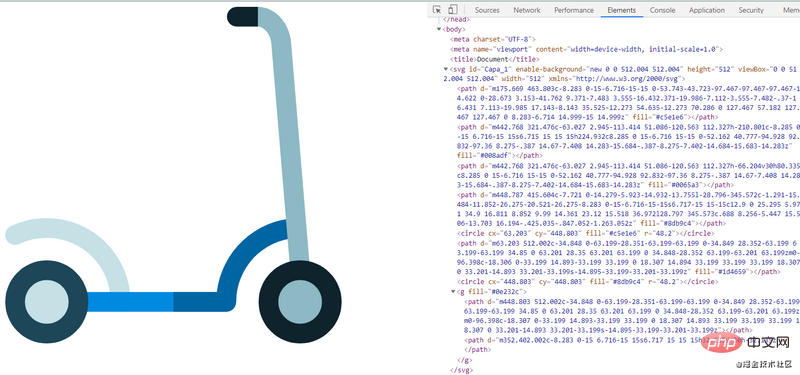

打开devtool观察 svg 图案，你会看到下面的结果：

element里头path跟circle都是svg的DOM元素，分别表示svg图案内的线条与圆形。

举个例子：

<path d="M 10 25
         L 10 75
         L 60 75
         L 10 25">
登录后复制

上面代码中的d的内容：M代表将笔移动到(10, 25)，接着L画一条线到(10, 75)，最后回到起点画出一个三角形。

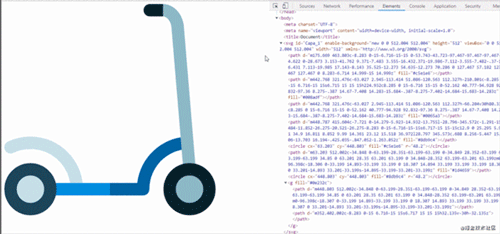

通过devtool，我们可以看到每个path对应图案的哪个部分：

这时候应该形成思路，既然我们可以知道每个元素对应到图案的哪个部分，我们就可以针对想要套上动画的DOM 元素来操作！

TimelineLite/TimelineMax 工具

如果单纯通过id、className 来使用 CSS 或JavaScript 自行处理动画，难度还是颇高，更重要的是，要耗费大量的时间

所以我们得借用工具，Timeline(Lite|Max)跟TweenMax是知名的GreenSock Animation Platform（简称GSAP）推出的可创建时间轴（timeline）作为动画或其他时间轴的容器，这使得整个动画控制和精确管理时间变得简单。

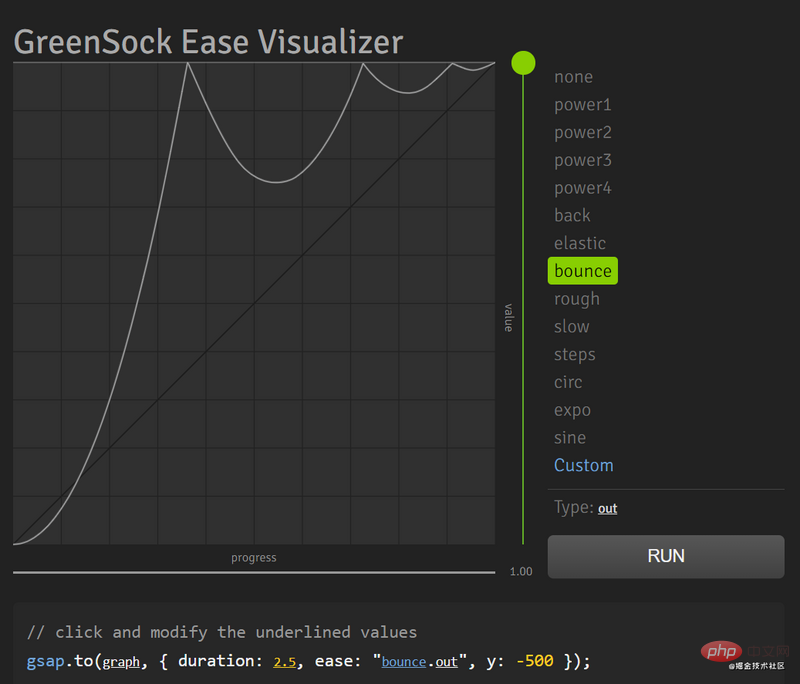

GSAP甚至为我们提供了Ease Visualizer来展示每种Ease function的效果，更顺带附上代码：

简单几句代码就能达到如下效果：

上手GSAP

GSAP的API功能十分强大，还有相关社区：官网文档、论坛、TimelineMax中文手册

在一开始的房子构建例子中，我主要使用的是TimelineMax的from与staggerFrom，这两个API只需要设定初始值，他会在指定时间内将补间动画完成：

  tl.from("#House > rect:nth-child(24)", 1, {
      scaleX: 0,
      transformOrigin: "center",
      ease: Power2.easeOut
    })
登录后复制

这一步我们将CSS Selector #House > rect:nth-child(24) 这个元素，从scaleX为0开始，以center(中心)为变形起点，利用Power2.easeOut，在一秒内回复到原始状态，并执行补间动画。

    .staggerFrom(
      ["#House > path:nth-child(34)", "#House > path:nth-child(32)"],
      0.8,
      {
        scaleY: 0,
        transformOrigin: "bottom",
        ease: Bounce.easeOut,
        stagger: 0.2
      },
      0,
      "scene1+=0.5"
    )
登录后复制

与from相似，只是staggerFrom可以一次放入多个CSS Selector，用stagger这个属性来设置数组中的Selector要以怎样的时间差出现。

详细API参数可以参考官方文档

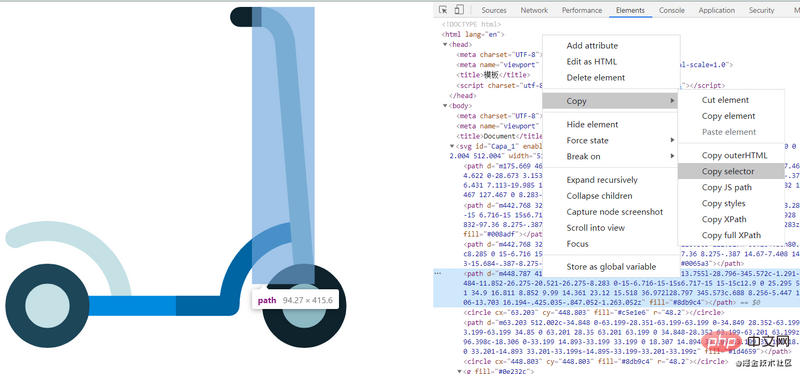

接着回到我们的SVG，在devtool的帮助下，要取出svg内部元素的 CSS Selector 非常容易，在element面板中找到对应的DOM元素点击右键，选择 Copy -> Copy selector，就可以直接复制到该元素的CSS Selector：

现在我们能取得svg 中任意部分的CSS Selector，也知道怎么用GSAP API 来进行补间动画，现在是时候将其结合起来！

我们先调整下基本布局，一般在空白Html内直接放入svg时，图案大多会紧靠页面左上角，我们可以套用个margin: 0 auto将其置中，看起来会顺眼一些，你也能额外加些padding。我们在页面添加一个按钮来调用动画：

<!--html part-->
<button onclick="animateBike()"> Build! </button>
<!--css part-->
<style>
#Capa_1 {
  margin: 0 auto;
  display: block;
  width: 256px;
  height: 100%;
}
</style>
登录后复制

接着我们使用TimelineMax提供的staggerFrom函数，利用devtool将滑板车的轮子部分找出来，复制它们的CSS Selector，放入staggerFrom函数参数中，设定x与y轴的scale都从0开始，由center增长，采用Bounce.easeOut的ease function ，而四个Selector间以stagger: 0.2的属性值作为补间动画出现的时间差：

  const tl = new TimelineMax();
  tl.staggerFrom(
      [
        "#Capa_1 > g > path:nth-child(1)",
        "#Capa_1 > circle:nth-child(7)",
        "#Capa_1 > path:nth-child(6)",
        "#Capa_1 > circle:nth-child(5)"
      ],
      1,
      {
        scaleY: 0,
        scaleX: 0,
        transformOrigin: "center",
        ease: Bounce.easeOut,
        stagger: 0.2
      }
    )
登录后复制

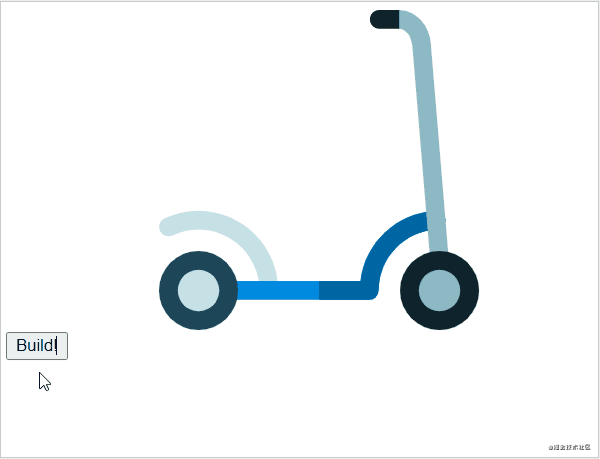

简单几行代码，就能让我们的滑板车动起来！
