概述

无线接口可分为三个协议层：物理层（L1）、数据链路层（L2）和网络层（L3）。
L1：主要用于为高层业务提供传输的无线物理通道。
L2：包括四个子层

MAC（Medium Access Control）媒体接入控制
RLC（Radio Link Control）无线链路控制
PDCP（Packet Data Convergence Protocol）分组数据汇聚协议
SDAP（Service Data Adaptation Protocol）服务数据适配协议

L3：只有RRC子层在接入层

所以广义的讲，发射端信源信息经过层三、层二、物理层处理，通过无线环境到接收端，再经过物理层、层二、层三的整个处理过程就是信道。但这样描述太过笼统，所以按照不同的层之间的环节，信道又分为逻辑信道、传输信道和物理信道。物理信道是物理层实际传输信息的信道，传输信道是物理层与MAC子层之间的信道，逻辑信道是MAC子层和RLC子层之间的信道。按照协议38321中的原话来描述就是：
“transport channels are SAPs between MAC and Layer 1, logical channels are SAPs between MAC and RLC.”也就是说传输信道是MAC层和物理层之间的业务接入点，逻辑信道是MAC层和RLC层的业务接入点。

一逻辑信道

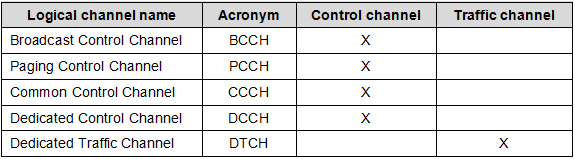

逻辑信道只关注传输的信息是什么，根据传输的是控制信息还是业务信息，逻辑信道分为：

控制信道
业务信道

控制信道用于传输控制面信息：
1.广播控制信道（BCCH， Broadcast Control Channel）：用于广播系统控制信息的下行信道。
2.寻呼控制信道（PCCH，Paging Control Channel）：用于传输寻呼信息和系统信息变化通知的下行信道。
3.公共控制信道（CCCH，Common Control Channel）：用于在UE和网络之间还没有建立RRC连接时，发送控制信息。
4.专用控制信道（DCCH，Dedicated Control Channel）：用于在RRC连接建立之后，UE和网络之间发送一对一的专用控制信息。
业务信道仅用于传输用户面信息：
1.专用业务信道（DTCH，Dedicated Traffic Channel）：专用于一个UE的点对点用户信息传输的信道，上下行链路中都有。

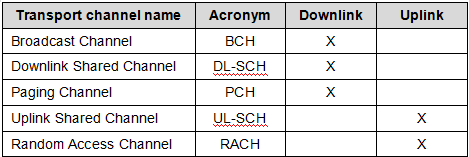

二传输信道

下行：
   1.广播信道（BCH，Broadcast Channel）：通过广播的方式传输下行控制信息。
   2.下行共享信道（DL-SCH，Downlink Shared Channel）：用于传输下行控制或者用户信息。
   3.寻呼信道（PCH，Paging Channel）：用于传输寻呼信息。
上行：
   1.上行共享信道（UL-SCH，Uplink Shared Channel）：用于传输上行控制或者用户信息。
   2.随机接入信道（RACH，Random Access Channel）：用于传输随机接入前导码。

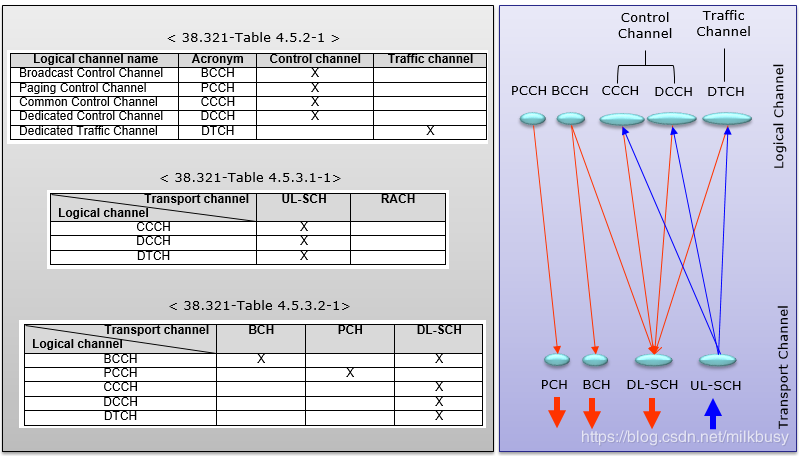

传输信道与逻辑信道对应关系，上、下行分别为：

三物理信道
物理信道就是信号实际传输的通道：
上行：
1.PUCCH，Physical uplink control channel
2.PUSCH，Physical uplink shared channel
3.PRACH，Physical random-access channel
下行：
4.PDCCH，Physical downlink control channel
5.PDSCH，Physical downlink shared channel
6.PBCH，Physical broadcast channel

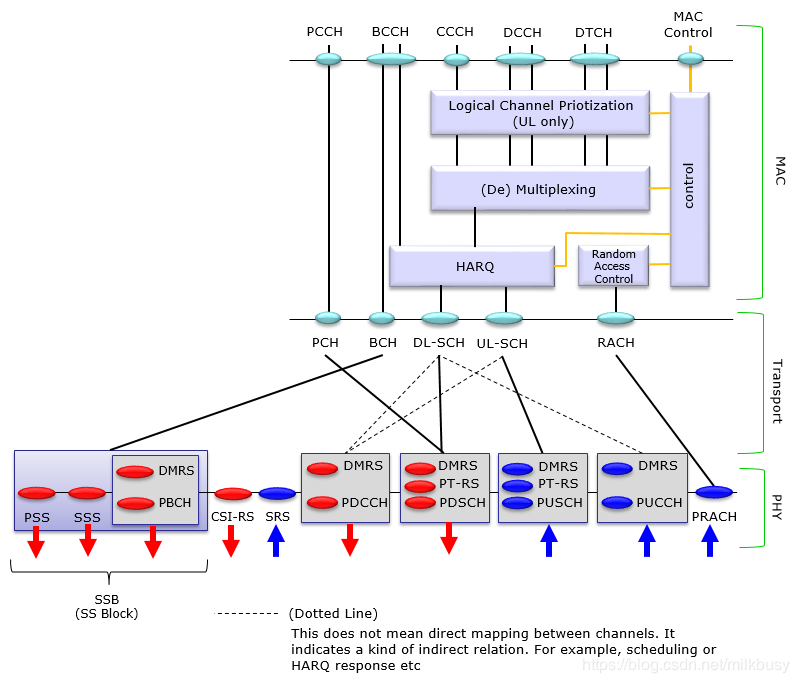

信道间的映射关系如下表：
