概述

前言

Grafana 是一个有着丰富指标的开源控制面板。在可视化大规模测量数据的时候是非常有用的。根据不同的指标数据，它提供了一个强大、优雅的来创建、分享和浏览数据的方式。

它提供了丰富多样、灵活的图形选项。此外，针对数据源(Data Source)，它支持许多不同的存储后端。每个数据源都有针对特定数据源的特性和功能所定制的查询编辑器。Grafana 提供了对下述数据源的正式支持：Graphite、InfluxDB、OpenTSDB、 Prometheus、Elasticsearch 和 Cloudwatch。

每个数据源的查询语言和能力显然是不同的，你可以将来自多个数据源的数据混合到一个单一的仪表盘上，但每个面板(Panel)被绑定到属于一个特定组织(Organization)的特定数据源上。它支持验证登录和基于角色的访问控制方案。它是作为一个独立软件部署，使用 Go 和 JavaScript 编写的。

在这篇文章，我将讲解如何在 Ubuntu 16.04 上安装 Grafana 并使用这个软件配置 Docker 监控。

先决条件

安装好 Docker 的服务器

安装 Grafana

我们可以在 Docker 中构建我们的 Grafana。有一个官方提供的 Grafana Docker 镜像。

请运行下述命令来构建Grafana 容器。

root@ubuntu:~# docker run -i -p 3000:3000 grafana/grafana

Unable to find image 'grafana/grafana:latest' locally

latest: Pulling from grafana/grafana

5c90d4a2d1a8: Pull complete

b1a9a0b6158e: Pull complete

acb23b0d58de: Pull complete

Digest: sha256:34ca2f9c7986cb2d115eea373083f7150a2b9b753210546d14477e2276074ae1

Status: Downloaded newer image for grafana/grafana:latest

t=2016-07-27T15:20:19+0000 lvl=info msg="Starting Grafana"

logger=main version=3.1.0 commit=v3.1.0 compiled=2016-07-12T06:42:28+0000

t=2016-07-27T15:20:19+0000 lvl=info msg="Config loaded from"

logger=settings file=/usr/share/grafana/conf/defaults.ini

t=2016-07-27T15:20:19+0000 lvl=info msg="Config loaded from"

logger=settings file=/etc/grafana/grafana.ini

t=2016-07-27T15:20:19+0000 lvl=info msg="Config overriden from

command line" logger=settings arg="default.paths.data=/var/lib/grafana"

t=2016-07-27T15:20:19+0000 lvl=info msg="Config overriden from command

line" logger=settings arg="default.paths.logs=/var/log/grafana"

t=2016-07-27T15:20:19+0000 lvl=info msg="Config overriden from command

line" logger=settings arg="default.paths.plugins=/var/lib/grafana/plugins"

t=2016-07-27T15:20:19+0000 lvl=info msg="Path Home" logger=settings

path=/usr/share/grafana

t=2016-07-27T15:20:19+0000 lvl=info msg="Path Data" logger=settings

path=/var/lib/grafana

t=2016-07-27T15:20:19+0000 lvl=info msg="Path Logs" logger=settings

path=/var/log/grafana

t=2016-07-27T15:20:19+0000 lvl=info msg="Path Plugins" logger=settings

path=/var/lib/grafana/plugins

t=2016-07-27T15:20:19+0000 lvl=info msg="Initializing DB" logger=sqlstore

dbtype=sqlite3

t=2016-07-27T15:20:20+0000 lvl=info msg="Executing migration" logger=migrator

id="create playlist table v2"

t=2016-07-27T15:20:20+0000 lvl=info msg="Executing migration" logger=migrator

id="create playlist item table v2"

t=2016-07-27T15:20:20+0000 lvl=info msg="Executing migration" logger=migrator

id="drop preferences table v2"

t=2016-07-27T15:20:20+0000 lvl=info msg="Executing migration" logger=migrator

id="drop preferences table v3"

t=2016-07-27T15:20:20+0000 lvl=info msg="Executing migration" logger=migrator

id="create preferences table v3"

t=2016-07-27T15:20:20+0000 lvl=info msg="Created default admin user: [admin]"

t=2016-07-27T15:20:20+0000 lvl=info msg="Starting plugin search" logger=plugins

t=2016-07-27T15:20:20+0000 lvl=info msg="Server Listening" logger=server

address=0.0.0.0:3000 protocol=http subUrl=

我们可以通过运行此命令确认 Grafana 容器的工作状态 docker ps -a 或通过这个URL访问 http://Docker IP:3000。

所有的 Grafana 配置设置都使用环境变量定义，在使用容器技术时这个是非常有用的。Grafana 配置文件路径为 /etc/grafana/grafana.ini。

理解配置项

Grafana 可以在它的 ini 配置文件中指定几个配置选项，或可以使用前面提到的环境变量来指定。

配置文件位置

通常配置文件路径：

默认配置文件路径 : $WORKING_DIR/conf/defaults.ini

自定义配置文件路径 : $WORKING_DIR/conf/custom.ini

PS：当你使用 deb、rpm 或 docker 镜像安装 Grafana 时，你的配置文件在 /etc/grafana/grafana.ini。

理解配置变量

现在我们看一些配置文件中的变量：

instance_name：这是 Grafana 服务器实例的名字。默认值从 ${HOSTNAME} 获取，其值是环境变量HOSTNAME，如果该变量为空或不存在，Grafana 将会尝试使用系统调用来获取机器名。

[paths]：这些路径通常都是在 init.d 脚本或 systemd service 文件中通过命令行指定。

data：这个是 Grafana 存储 sqlite3 数据库(如果使用)、基于文件的会话(如果使用)，和其他数据的路径。

logs：这个是 Grafana 存储日志的路径。

[server]

http_addr：应用监听的 IP 地址，如果为空，则监听所有的接口。

http_port：应用监听的端口，默认是 3000，你可以使用下面的命令将你的 80 端口重定向到 3000 端口：$iptables -t nat -A PREROUTING -p tcp --dport 80 -j REDIRECT --to-port 3000

root_url : 这个 URL 用于从浏览器访问 Grafana 。

cert_file : 证书文件的路径(如果协议是 HTTPS)。

cert_key : 证书密钥文件的路径(如果协议是 HTTPS)。

[database]：Grafana 使用数据库来存储用户和仪表盘以及其他信息，默认配置为使用内嵌在 Grafana 主二进制文件中的 SQLite3。

type：你可以根据你的需求选择 MySQL、Postgres、SQLite3。

path：仅用于选择 SQLite3 数据库时，这个是数据库所存储的路径。

host：仅适用 MySQL 或者 Postgres。它包括 IP 地址或主机名以及端口。例如，Grafana 和 MySQL 运行在同一台主机上设置如： host = 127.0.0.1:3306 。

name：Grafana 数据库的名称，把它设置为 Grafana 或其它名称。

user：数据库用户(不适用于 SQLite3)。

password：数据库用户密码(不适用于 SQLite3)。

ssl_mode：对于 Postgres，使用 disable，require，或 verify-full 等值。对于 MySQL，使用 true，false，或 skip-verify。

ca_cert_path：(只适用于 MySQL)CA 证书文件路径，在多数 Linux 系统中，证书可以在 /etc/ssl/certs 找到。

client_key_path：(只适用于 MySQL)客户端密钥的路径，只在服务端需要用户端验证时使用。

client_cert_path：(只适用于 MySQL)客户端证书的路径，只在服务端需要用户端验证时使用。

server_cert_name：(只适用于 MySQL)MySQL 服务端使用的证书的通用名称字段。如果 ssl_mode 设置为 skip-verify 时可以不设置。

[security]

admin_user：这个是 Grafana 默认的管理员用户的用户名，默认设置为 admin。

admin_password：这个是 Grafana 默认的管理员用户的密码，在第一次运行时设置，默认为 admin。

login_remember_days：保持登录/记住我的持续天数。

secret_key：用于保持登录/记住我的 cookies 的签名。

设置监控的重要组件

我们可以使用下面的组件来创建我们的 Docker 监控系统。

cAdvisor：它被称为 Container Advisor。它给用户提供了一个资源利用和性能特征的解读。它会收集、聚合、处理、导出运行中的容器的信息。你可以通过这个文档了解更多。

InfluxDB：这是一个包含了时间序列、度量和分析数据库。我们使用这个数据源来设置我们的监控。cAdvisor 只展示实时信息，并不保存这些度量信息。Influx Db 帮助保存 cAdvisor 提供的监控数据，以展示非某一时段的数据。

Grafana Dashboard：它可以帮助我们在视觉上整合所有的信息。这个强大的仪表盘使我们能够针对 InfluxDB 数据存储进行查询并将他们放在一个布局合理好看的图表中。

Docker 监控的安装

我们需要一步一步的在我们的 Docker 系统中安装以下每一个组件：

安装 InfluxDB

我们可以使用这个命令来拉取 InfluxDB 镜像，并部署了 influxDB 容器。

root@ubuntu:~# docker run -d -p 8083:8083 -p 8086:8086 --expose

8090 --expose 8099 -e PRE_CREATE_DB=cadvisor --name influxsrv tutum/influxdb:0.8.8

Unable to find image 'tutum/influxdb:0.8.8' locally

0.8.8: Pulling from tutum/influxdb

a3ed95caeb02: Already exists

23efb549476f: Already exists

aa2f8df21433: Already exists

ef072d3c9b41: Already exists

c9f371853f28: Already exists

a248b0871c3c: Already exists

749db6d368d0: Already exists

7d7c7d923e63: Pull complete

e47cc7808961: Pull complete

1743b6eeb23f: Pull complete

Digest: sha256:8494b31289b4dbc1d5b444e344ab1dda3e18b07f80517c3f9aae7d18133c0c42

Status: Downloaded newer image for tutum/influxdb:0.8.8

d3b6f7789e0d1d01fa4e0aacdb636c221421107d1df96808ecbe8e241ceb1823

-p 8083:8083 : user interface, log in with username-admin, pass-admin

-p 8086:8086 : interaction with other application

--name influxsrv : container have name influxsrv, use to cAdvisor link it.

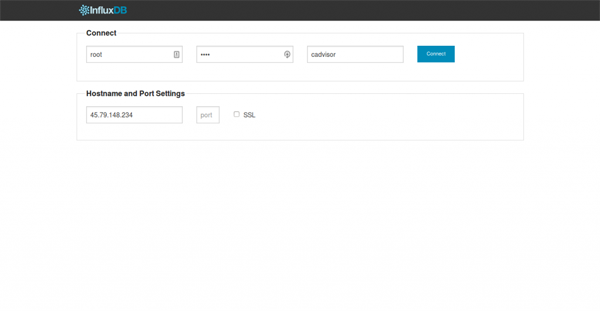

你可以测试 InfluxDB 是否安装好，通过访问这个 URL http://你的 IP 地址:8083，用户名和密码都是 ”root“。

InfluxDB Administration 2016-08-01 14-10-08

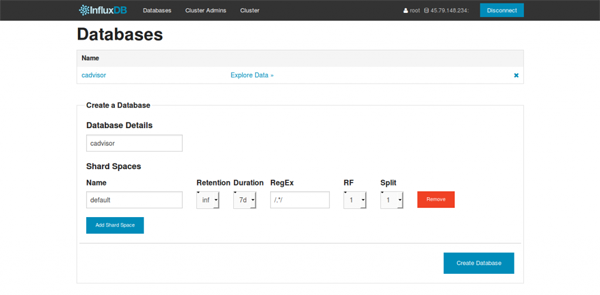

我们可以在这个界面上创建我们所需的数据库。

createDB influx

安装 cAdvisor

我们的下一个步骤是安装 cAdvisor 容器，并将其链接到 InfluxDB 容器。你可以使用此命令来创建它。

root@ubuntu:~# docker run --volume=/:/rootfs:ro --volume

=/var/run:/var/run:rw --volume=/sys:/sys:ro --volume=

/var/lib/docker/:/var/lib/docker:ro --publish=8080:8080

--detach=true --link influxsrv:influxsrv --name=cadvisor

google/cadvisor:latest -storage_driver_db=cadvisor

-storage_driver_host=influxsrv:8086

Unable to find image 'google/cadvisor:latest' locally

latest: Pulling from google/cadvisor

09d0220f4043: Pull complete

151807d34af9: Pull complete

14cd28dce332: Pull complete

Digest: sha256:8364c7ab7f56a087b757a304f9376c3527c8c60c848f82b66dd728980222bd2f

Status: Downloaded newer image for google/cadvisor:latest

3bfdf7fdc83872485acb06666a686719983a1172ac49895cd2a260deb1cdde29

root@ubuntu:~#

--publish=8080:8080 : user interface

--link=influxsrv:influxsrv: link to container influxsrv

-storage_driver=influxdb: set the storage driver as InfluxDB

Specify what InfluxDB instance to push data to:

-storage_driver_host=influxsrv:8086: The ip:port of the

database. Default is ‘localhost:8086'

-storage_driver_db=cadvisor: database name. Uses db

‘cadvisor' by default

你可以通过访问这个地址来测试安装 cAdvisor 是否正常 http://你的 IP 地址:8080。这将为你的 Docker 主机和容器提供统计信息。

cAdvisor - Docker Containers 2016-08-01 14-24-18

安装 Grafana 控制面板

最后，我们需要安装 Grafana 仪表板并连接到 InfluxDB，你可以执行下面的命令来设置它。

root@ubuntu:~# docker run -d -p 3000:3000 -e INFLUXDB_HOST=localhost

-e INFLUXDB_PORT=8086 -e INFLUXDB_NAME=cadvisor -e INFLUXDB_USER=

root -e INFLUXDB_PASS=root --link influxsrv:influxsrv --name

grafana grafana/grafana

f3b7598529202b110e4e6b998dca6b6e60e8608d75dcfe0d2b09ae408f43684a

现在我们可以登录 Grafana 来配置数据源. 访问 http://你的 IP 地址:3000 或 http://你的 IP 地址(如果你在前面做了端口映射的话):

用户名 - admin

密码 - admin

一旦我们安装好了 Grafana，我们可以连接 InfluxDB。登录到仪表盘并且点击面板左上方角落的 Grafana 图标(那个火球)。点击数据源(Data Sources)来配置。
