概述

在php中，使用php绘图，在访问php文件时可以出现我们绘制的图像。php绘图技术可以应用于报表的开发、验证码的设计。

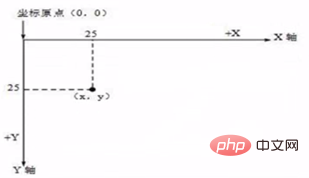

在介绍php绘图技术之前，我们首先需要了解一下php中的绘图坐标系：php坐标系中，坐标原点位于左上角，以像素为单位。坐标（x，y）——第一个是x坐标，表示当前位置为水平方向，距离坐标原点x个像素；第二个是y坐标，表示当前位置为垂直方向，距离坐标点y个像素。

特别说明：像素不是一个长度单位，而是一个密度单位。理论上，分辨率越小，一个像素所占的长度会大大一些。

php绘图的基本原理和步骤

（1）创建画布

（2）绘制需要的各种图形（圆，直线，矩形，弧线，扇形...）

（3）输出图像到网页，也可以另存（可以另存为网站开发常见的几种图片格式，基于存储格式问题，下面介绍一下常见图片格式的特点）

（4）销毁该图片（释放内存）

目前网站开发常见的图片格式有：gif jpg/jpeg png bmp...

总结：

gif 图片压缩率高，但是只能显示256色，可能造成颜色丢失，可以显示动画图片；

jpg/jpeg 图片压缩率高（有损压缩），可以用较小的文件来显示，网页上用的比较多；

png（高保真）该格式综合了gif和jpg的优势，缺点就是不能显示动画。

现在，开始介绍一下php中自带的绘图函数。在开讲之前，首先要确认php配置文件中是否已经启用了gd库（php的绘图库）—— extension=php_gd2.dll。如果没有启用，则启用后需重启apache！！！

php绘图中，我们首先要创建画布，默认画布的背景色是黑色。

//1.创建画布，默认的背景是黑色
$im=imagecreatetruecolor(400,300);
//默认是黑色背景，修改为白色
$white=imagecolorallocate($im,255,255,255);
imagefill($im,0,0,$white);
登录后复制

开始在画布$im上绘制图形：

选择绘制图形使用的颜色（这里使用红色）

//创建一个颜色
$red=imagecolorallocate($im,255,0,0);
登录后复制

（1）画椭圆（当然用同样的函数也可以画出圆）

imageellipse($im,20,20,20,20,$red);
登录后复制

第1个参数表示在哪个画布在绘图；第2、3个参数表示椭圆的中心坐标（x，y）；

第4、5个参数表示椭圆的宽、高（当然宽、高相同时则画出来的椭圆就是圆）；

第6个参数表示使用的颜色。

（2）画直线

imageline($im,0,0,400,300,$red);
登录后复制

第1个参数表示在哪个画布在绘图；

第2、3个参数表示直线的起点坐标（x1，y1）；

第4、5个参数表示直线的终点坐标（x2，y2）；

第6个参数表示使用的颜色。

（3）画矩形

imagerectangle($im,2,2,40,50,$red);
登录后复制

第1个参数表示在哪个画布在绘图；

第2、3个参数表示矩形的左上角坐标（x1，y1）；

第4、5个参数表示矩形的宽、高；

第6个参数表示使用的颜色。

（4）画填充矩形

imagefilledrectangle($im,2,2,40,50,$red);
登录后复制

（参数含义同”画矩形“）
（5）画弧线

imagearc($im,100,100,50,50,0,30,$red);
登录后复制

画弧线是基于类似画椭圆的参数传递参数的。

第1个参数表示在哪个画布在绘图；

第2、3个参数表示弧线所在椭圆的中心坐标（x，y）；

第4、5个参数表示弧线所在椭圆的宽、高；

第6、7个参数表示从（第6个参数的值）度到（第7个参数的值）度（如，第6、7个参数值分别为0、30，此时表示从0°顺时针旋转30°画出弧线，而0°所在方向是水平向右的方向）；

第8个参数表示使用的颜色。

（6）画扇形

imagefilledarc($im,100,100,80,50,180,270,$red,IMG_ARC_PIE);
登录后复制

（前8个参数的含义同”画弧线“）第9个参数是php中自带的常量。该值可以为：

IMG_ARC_PIE

IMG_ARC_CHORD

IMG_ARC_NOFILL

IMG_ARC_EDGED

IMG_ARC_PIE和IMG_ARC_CHORD是互斥的；IMG_ARC_CHORD只是用直线连接了起始和结束点，IMG_ARC_PIE则产生圆形边界。IMG_ARC_NOFILL指明弧或弦只有轮廓，不填充。IMG_ARC_EDGED指明用直线将起始和结束点与中心点相连，和IMG_ARC_NOFILL一起使用是画饼状图轮廓的好方法（而不用填充）。

（7）拷贝源图片到目标画布

首先要加载源图片（如，arrow.jpg）

//加载源图片
$srcImage=imagecreatefrompng("arrow.jpg");
登录后复制

这里特别注意的是：虽然我这张图片的后缀名为jpg，但实际上我调用的却是加载格式为jpg图片的函数。可能读者会纳闷，为什么不是调用imagecreatefromjpeg这个函数呢？实际上，文件的后缀名不能让我们断定该文件究竟属于哪种格式，也就是说即便现在这张图片的后缀名是.jpg，但是也有可能这个图片的真正格式是png格式。那么如何知道该图片的真正格式呢？可以使用getimagesize("arrow.jpg"); 查看该图片的格式。

$test=getimagesize("arrow.jpg");
print_r($test);
登录后复制

打印出返回结果$test后，你就会知道它返回结果的含义了。包括我们可以清楚地知道该图片的”真面目“，其实格式是png格式。同样还可使用该函数，得到源图片的宽、高。

//这里我们可以使用一个getimagesize()
$srcImageInfo=getimagesize("arrow.jpg");
$imageWidth=$srcImageInfo[0];
$imageHeight=$srcImageInfo[1];
登录后复制

得到宽、高后，将图片拷贝到目标画布上。

//拷贝源图片到目标画布
imagecopy($im,$srcImage,0,0,100,0,$imageWidth,$imageHeight);
登录后复制

第1个参数表示在哪个画布在绘图；

第2参数表示加载的源图片；

第3、4个参数表示目标画布的坐标（x1，y1）（拷贝至画布的坐标（x1，y1）位置）；

第5、6个参数表示截取原图片的左上角的坐标（x2，y2）位置；

第7、8个参数表示截取原图片的宽、高值。

（8）写字

$str="hello,world!你好，世界！";
//使用imagestring写中文会出现乱码
imagestring($im,5,0,0,$str,$red);
登录后复制

第1个参数表示在哪个画布在绘图；

第2个参数表示内置字体（取值是1、2、3、4或5）；

第3、4个参数表示所要绘制的内容的左上角的位置坐标；

第5个参数表示所要绘制的内容；第6个参数表示使用的颜色。

使用imagestring函数绘制中文时会出现乱码，这里需要使用到另一个函数 imagettftext。

//在字体库中找中文字体（将字体拷贝到当前目录）
//字体旋转时是逆时针旋转
imagettftext($im,15,10,50,50,$red,"SIMYOU.TTF",$str);
登录后复制

第1个参数表示在哪个画布在绘图；

第2个参数表示字体大小；

第3个参数表示设置字体旋转的角度；

第4、5个参数表示所要绘制的内容的左上角的位置坐标；

第6个参数表示使用的颜色；

第7个参数表示字体名称，从字体库复制到当前目录下的字体名；

第8个参数表示所要绘制的内容。

最后，绘制完毕后，需要将图像输出到网页——http响应，另存！

同时还要销毁该图片（释放内存——服务器的内存）。

//3.输出图像到网页，也可以另存
header("content-type:image/png");
imagepng($im);

//4.销毁该图片（释放内存--服务器内存）
imagedestory($im);
登录后复制

特别注意：绘制完毕后要释放内存这一操作。

完整php程序代码：

<?php
	//php绘图技术，参考文档

	//1.创建画布，默认的背景是黑色
	$im=imagecreatetruecolor(400,300);
	//默认是黑色背景，修改为白色
	$white=imagecolorallocate($im,255,255,255);
	imagefill($im,0,0,$white);

	//2.绘制需要的各种图形（圆，直线，矩形，弧线，扇形...）
	//创建一个颜色
	$red=imagecolorallocate($im,255,0,0);
	//圆
	imageellipse($im,20,20,20,20,$red);
	//直线
	imageline($im,0,0,400,300,$red);
	//矩形
	imagerectangle($im,2,2,40,50,$red);
	//填充矩形
	imagefilledrectangle($im,2,2,40,50,$red);
	//弧线
	imagearc($im,100,100,50,50,0,30,$red);
	//扇形
	imagefilledarc($im,100,100,80,50,180,270,$red,IMG_ARC_PIE);

	//拷贝图片到画布
	//加载源图片
	$srcImage=imagecreatefrompng("arrow.jpg");
	//$test=getimagesize("arrow.jpg");
	//print_r($test);

	//这里我们可以使用一个getimagesize()
	$srcImageInfo=getimagesize("arrow.jpg");
	$imageWidth=$srcImageInfo[0];
	$imageHeight=$srcImageInfo[1];

	//拷贝源图片到目标画布
	imagecopy($im,$srcImage,0,0,100,0,$imageWidth,$imageHeight);

	//写字
	$str="hello,world!你好，世界！";
	//使用imagestring写中文会出现乱码
	imagestring($im,5,0,0,$str,$red);
	//在字体库中找中文字体（将字体拷贝到当前目录）
	//字体旋转时是逆时针旋转
	imagettftext($im,15,10,50,50,$red,"SIMYOU.TTF",$str);

	//3.输出图像到网页，也可以另存
	header("content-type:image/png");
	imagepng($im);

	//4.销毁该图片（释放内存--服务器内存）
	imagedestory($im);
?>
登录后复制

这里还有一个案例（在php手册中也有）——绘制3D饼状图：

<?php
	//分析思路（先画出扇形）
	//1.画布
	$im=imagecreatetruecolor(400,300);

	//默认是黑色背景，修改为白色
	$white=imagecolorallocate($im,255,255,255);
	imagefill($im,0,0,$white);

	//2.画出扇形
	//创建三个颜色
	$red=imagecolorallocate($im,254,0,0);
	$darkred=imagecolorallocate($im,144,0,0);

	$blue=imagecolorallocate($im,0,0,128);
	$darkblue=imagecolorallocate($im,0,0,80);

	$gray=imagecolorallocate($im,192,192,192);
	$darkgray=imagecolorallocate($im,144,144,144);

	for($i=60;$i>=50;$i--) {
		imagefilledarc($im,100,$i,100,50,75,360,$darkred,IMG_ARC_PIE);
		imagefilledarc($im,100,$i,100,50,0,35,$darkblue,IMG_ARC_PIE);
		imagefilledarc($im,100,$i,100,50,35,75,$darkgray,IMG_ARC_PIE);
	}

	imagefilledarc($im,100,50,100,50,75,360,$red,IMG_ARC_PIE);
	imagefilledarc($im,100,50,100,50,0,35,$blue,IMG_ARC_PIE);
	imagefilledarc($im,100,50,100,50,35,75,$gray,IMG_ARC_PIE);


	//输出图像到网页，也可以另存
	header("content-type:image/png");
	imagepng($im);

	//销毁该图片（释放内存--服务器内存）
	imagedestory($im);


	//可以将其封装成一个函数
?>
登录后复制

结果如下：

另外，我们可以使用php绘图技术制作验证码，这里不多加解释，程序代码如下：

checkCode.php

<?php
    //echo rand(2,9);
    //echo "<br/>".dechex(rand(1,15))."<br/>";
    session_start();
    $checkCode="";
    for($i=0;$i<4;$i++) {
        $checkCode.=dechex(rand(1,15));
    }

    //讲随机验证码保存到session中
    $_SESSION['myCheckCode']=$checkCode;
    //创建图片，并把随机数画上去
    $img=imagecreatetruecolor(110, 30);
    //背景默认就是黑色
    //你可以指定背景颜色
    $bgcolor=imagecolorallocate($img, 0, 0, 0);
    imagefill($img, 0, 0, $bgcolor);
    //创建新的颜色
    $white=imagecolorallocate($img, 255, 255, 255);
    $blue=imagecolorallocate($img, 0, 0, 255);
    $red=imagecolorallocate($img, 255, 0, 0);
    $green=imagecolorallocate($img, 0, 255, 0);

    //画出干扰线段
    for($i=0;$i<20;$i++) {
        //更好的方法是颜色随机
        imageline($img, rand(0,110), rand(0,30), rand(0,110), rand(0,30),
            imagecolorallocate($img, rand(0,255), rand(0,255), rand(0,255)));
    }

    //画出噪点，自己画
    //for($i=0;$i<10;$i++)
    //把四个随机值画上去

    imagestring($img, rand(1,5), rand(2,80), rand(2,10), $checkCode, $white);

    //如果要使用中文
    //array imagefttext(string $font_file, string $text [,array $extrainfo)
    //imagettftext($img,15,10,20,25,$white,"STXINWET.TTF","北京你好");
    //输出
    header("content-type: image/png");
    imagepng($img);

?>
登录后复制

checkCode.php的使用——用于登录界面（这里只提供部分代码，但是不影响理解，可删除无关内容，直接使用）

<form action="loginProcess.php" method="post">
<table>
<tr><td>用户id</td><td><input type="text" name="id" value="<?php echo getCookieVal("id"); ?>"/></td></tr>
<tr><td>密 码</td><td><input type="password" name="password"/></td></tr>
<tr><td>验证码</td><td><input type="text" name="checkCode"/>
<img src="checkCode.php" onClick="this.src='checkCode.php?aa='+Math.random()"/></td></tr>
<tr><td colspan="2">是否保存用户id<input type="checkbox" value="yes" name="keep"></td></tr>
<tr><td><input type="submit" value="用户登录"/></td>
<td><input type="reset" value="重新填写"/></td></tr>
</table>
</form>
登录后复制

当点击验证码时，验证码会进行刷新。checkCode.php中还使用到session技术，在服务器端保存随机出来的验证码的值，当用户登录时，用户提交验证码时，可以用session取出正确的验证码进行比对。
