CAD怎么画虚线?如何在CAD中画虚线?

如何在CAD中画虚线?CAD里制度，经常会使用到实线跟虚线。用以表达结构。实线大家应该都知道直接能选择的出来，快捷键是L，但有时候需要用到虚线，比如一些轴线、辅助线等等，一些人不知怎样输入虚线，其实CAD中有专门的虚线线型，那么如何在CAD中画虚线?下面就为大家介绍一下

新建一个虚线图层

1、这里以CAD2014为例，其他版本的CAD操作一样，打开CAD，新建一个文档，或者是打开需要绘制虚线的文档，为了绘图的正规，需要新建一个虚线图层，点击“格式”，然后点击“图层”。

2、进入图层管理器中，点击“新建”按钮新建一个图层，然后命名为“虚线”，或者是其他名字，然后点击线型下面的“continue”。

3、进入到线型选择界面中，这里没有我们想要的线型，点击“加载”。

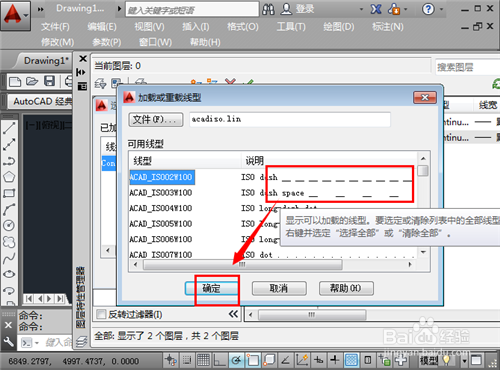

4、找到需要的虚线线型这里选择第一个，然后点击“确定”加载线型。

5、返回到线型对话框中，这时候点击选择刚才的线型ISO，然后点击“确定”并关掉剩下的界面。

END

绘制虚线调整虚线

1、返回到绘图界面，选择“虚线”这个图层，然后点击“直线”绘图命令，绘制一条线条就是虚线。

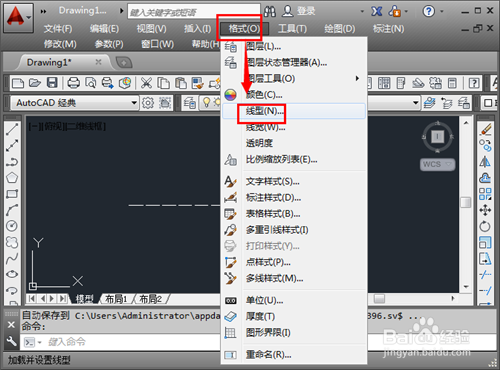

2、当然，如果绘制的虚线看不见或者是间隔太小，需要调整，点击“格式”，然后点击“线型”。

3、选中虚线图层的那个线型，这里是ISO这个，点击选中，然后在“全局比例”中，输入较大的比例，点击“确定”。

4、这时候就能够放大或者是缩小虚线的间距了，如果不满意，按照刚才的方式，改变全局比例大小即可。

END

CAD怎么画虚线?以上就是在CAD画虚线的方法介绍，希望这篇教程对大家有所帮助！
