CAD怎么保存图层为建筑模版？

用CAD设置模版可以快速解决，大家在工作中，每次打开CAD都要重新设置一次常用的参数，那么用模版就可以为大家节约时间，提高工作效率。下面小编就给大家设置一种建筑长使用的模版图样，可以打开CAD就可以直接使用，并不用每次都设置，要常用的参数。

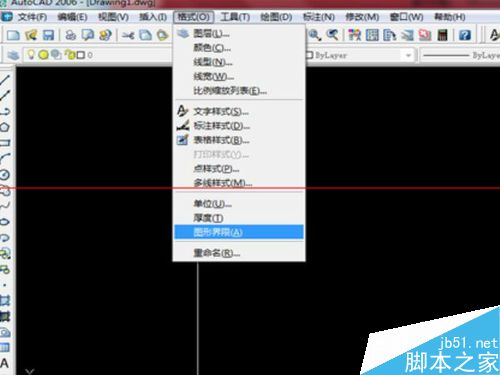

1、首先我们打开CAD，在打开的界面中我们先设置图形界限，选择“格式" 在里面点击“图形界限”，如图所示。

2、点击之后再图中位置设定界限值先输入，“0 ，0  ”，“100000,100000”。在按空格，如图所示。

3、设置好后按A空格Z空格，然后按L，在界面中绘制2条交叉直线，如图所示。

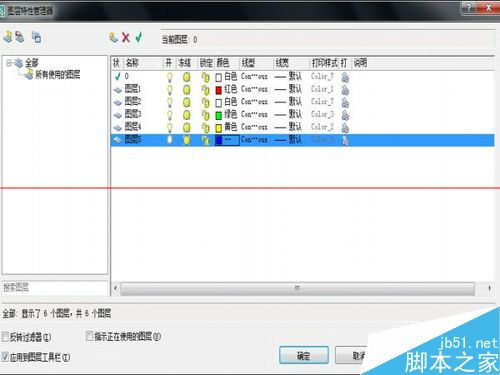

4、设置图层，按LA，在弹出的对话框中点击新建图层，如图所示。

5、分层建立好后，就设置线型，如图上顺序点击即可，如图所示。

6、设置好后，把2个白色直线换到红色图层之中，如图所示。

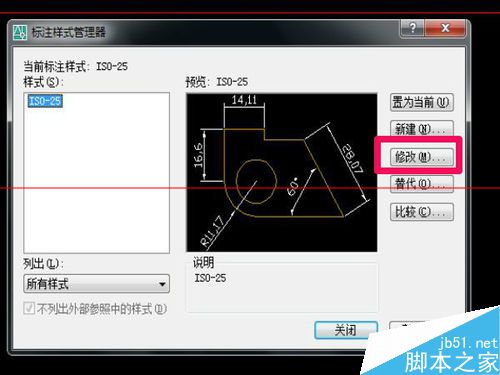

7、设置标注样式管理器，按D，弹出的对话框中点击“修改”如图所示。

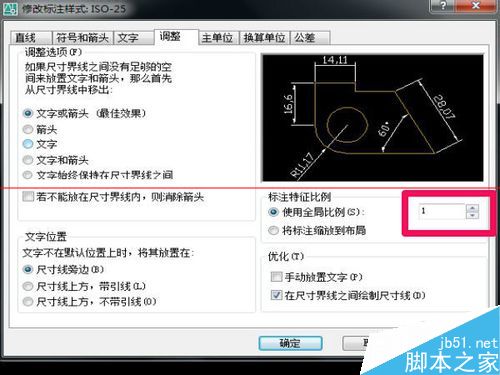

8、在弹出的对话框中，使用全局比例设置为80，如图所示。

9、在标注样式中，箭头设置为，建筑标注，如图所示。

10、标注样式中选择“直线”然后在，超出尺寸线设置1，起点偏移量设置4，如图所示进行设置好后点击确定。

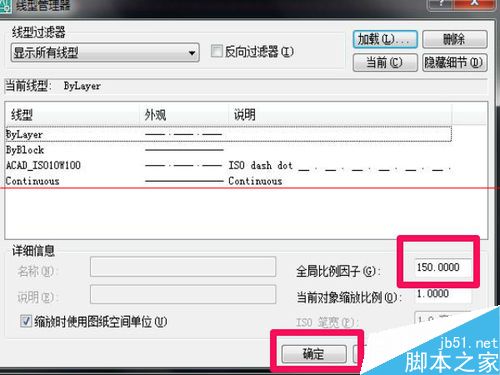

11、然后再设置线型按LT，在弹出的对话框中全局比例因子设置为150，在按确定，如图所示。

12、要设置的参数都设置好后，我们就进行建筑模板的保存，点击“文件”，选择“保存”，如图所示。

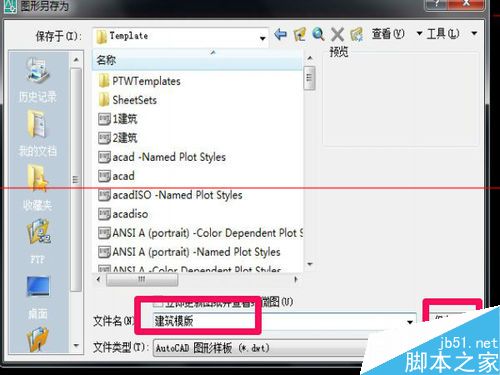

13、在弹出的对话框中，选择文件类型，后缀名改为，dwt。文件名改为，建筑模板，如图所示。

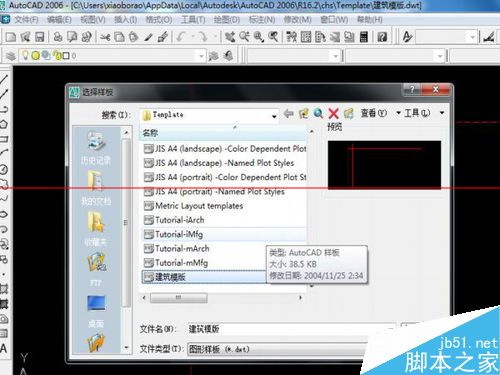

14、这时我们的建筑模板就保存完成了，新建选择样板这里我们就可以使用我们自己设置好的模板了，如图所示。

注意事项：注意细节，多看图对比。
