matlab中subplot()的作用，就是在同一画面中创建和控制多个图形位置。

一般使用格式：subplot(m,n,p)

m——行数，即在同一画面创建m行个图形位置。

n——列数，即在同一画面创建n列个图形位置。

p——位数，在同一画面的m行，n列的图形位置。

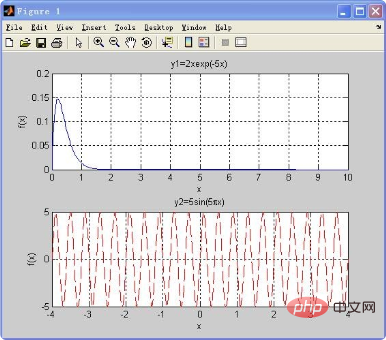

下面以具体的实例，来说明subplot()的含义。

复制代码x1=0:0.02:10;
y1=2*x1.*exp(-5*x1);
x2=-4:0.02:4;
y2=5*sin(5*pi*x2);
subplot(2,1,1)  %创建2行1列第一个图形
plot(x1,y1,'b-'),grid on
xlabel('x'),ylabel('f(x)');
title('y1=2xexp(-5x)')
subplot(2,1,2) %创建2行1列第二个图形
plot(x2,y2,'r--','LineWidth',1),grid on
xlabel('x'),ylabel('f(x)');
title('y2=5sin(5pix)')1
2
3
4
5
6
7
8
9
10
11
12
x1=0:0.02:10;
y1=2*x1.*exp(-5*x1);
x2=-4:0.02:4;
y2=5*sin(5*pi*x2);
subplot(2,1,1)  %创建2行1列第一个图形
plot(x1,y1,'b-'),grid on
xlabel('x'),ylabel('f(x)');
title('y1=2xexp(-5x)')
subplot(2,1,2) %创建2行1列第二个图形
plot(x2,y2,'r--','LineWidth',1),grid on
xlabel('x'),ylabel('f(x)');
title('y2=5sin(5pix)')
