C# 通过NI-VISA操作Tektronix TBS 2000B系列示波器的实现步骤

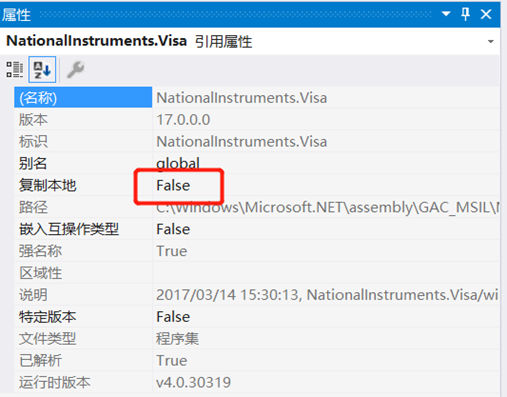

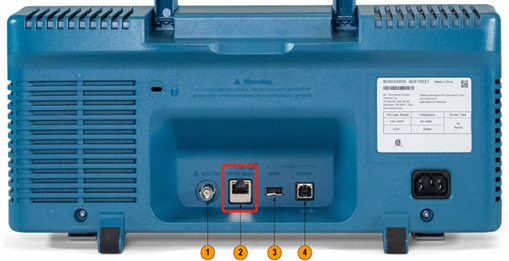

string IP = this.txtIP.Text.Trim();

      string IpRegex = @"^((25[0-5]|2[0-4]d|[01]?dd?).){3}(25[0-5]|2[0-4]d|[01]?dd?)$";

      if (!Regex.IsMatch(IP, IpRegex))
      {
        MessageBox.Show("IP地址不正确！");
        return;
      }

      if (!PortUltility.OpenIPAddress(IP, out string fullAddress))
      {
        MessageBox.Show("未找到设备!");
        return;
      }

      try
      {
        _portOperatorBase = new LANPortOperator(fullAddress);
      }
      catch (Exception ex)
      {
        MessageBox.Show($"初始化设备失败:{ex.Message}");
        return;
      }

      try
      {
        _portOperatorBase.Timeout = 2000;
        _portOperatorBase.Open();
      }
      catch (Exception ex)
      {
        MessageBox.Show($"连接设备失败:{ex.Message}");
        return;
      }

      EnabledControls(true);
      MessageBox.Show("连接成功！");

private void btnWrite_Click(object sender, EventArgs e)
    {
      string CmdStr = this.txtCommand.Text.Trim();


      try
      {
        _portOperatorBase.WriteLine(CmdStr);
        ShowLog($"[Write][{CmdStr}][Success]");
      }
      catch
      {
        ShowLog($"[Write][{CmdStr}][ERROR]");
      }
    }

    private void btnReadString_Click(object sender, EventArgs e)
    {
      try
      {
        var result = _portOperatorBase.Read();
        ShowLog($"[Read][{result}][{result.Length}]");
      }
      catch (IOTimeoutException)
      {
        ShowLog($"[Read][ERROR:Timeout]");
      }
      catch (Exception ex)
      {
        ShowLog($"[Read][Exception:{ex.Message}]");
      }
    }

(一)    基本指令
1.   身份
WRITE：*IDN?

READ：

(二)    设置
1.   默认设置
RECAll:SETUp FACtory

2.  通道控制
Select:CH<x> ON/OFF

3.  水平位置与比例
HORizontal:POSition?

HORizontal:POSition 10



HORizontal:SCAle?

400  单位是秒

HORizontal:SCAle 0.2



4.  垂直位置与比例
CH1:POSition？

CH1:POSition 1



CH1:SCAle?

CH1:SCAle 2.5



5.  触发
模式

TRIGger:A:MODe?

NORMAL



触发类型

TRIGger:A:TYPe?

EDGE



触发源

TRIGger:A:EDGE:SOUrce CH1



耦合：

TRIGger:A:EDGE:COUPling g {DC|HFRej|LFRej|NOISErej}



斜率

TRIGger:A:EDGE:SLOpe {RISe|FALL}



触发电平（当前）

TRIGger:A:LEVel?

2.0800

TRIGger:A:LEVel 3.5



触发电平（指定通道）

TRIGger:A:LEVel:CH1?

2.0800

TRIGger:A:LEVel :CH1 3.5



(三)    控制
1.   设置/查询工作类型
ACQuire:STOPAfter SEQuence

ACQuire:STOPAfter RUNSTOP

查询：ACQuire:STOPAfter?

返回最后一次设置的工作类型



2.  设置/查询运行状态
ACQuire:STATE？

0：Run或Single

1：Stop

设置：ACQuire:STATE ON/OFF



3.  查询触发状态
TRIGger:STATE?

READY：等待触发

SAVE：已经触发



(四)    读取数据
1.   设置数据来源（通道）
DATA:SOURCE CH1



2.  设置/读取记录宽度
HORizontal:RECOrdlength?

2000



3.  读取波形数据宽度（仅读取，触发完成后有效）
WFMOutpre:RECOrdlength?

2000

4.  设置传输数据窗口
DATa:STARt 1  最小为1

DATa:STOP 2000

DATa:WIDth? 单个数据宽度（字节数）默认为1，可以修改为2字节，但高位始终为0



5.  数据读取
CURVe?

Read（Bytes）：返回指定长度的字节数据【LENGTH= N+(STOP-STARt+1)+1】

数据为：帧头（N字节）+数据（STOP-STARt+1字节）+帧尾（1字节）。

帧头为:#（1字节）+数据长度的长度（1字节）+数据长度（1~9字节）

帧尾为：n

数据每个字节表示一个波形高度值，采用补码方式，即第一个位表示符号，范围从-128~127
