Unity中 ShaderGraph 实现旋涡传送门效果入门级教程(推荐)

若你的工程还没有进行基础配置，请查看我的博文Unity 之 ShaderGraph入门使用详解，按照步骤操作完成配置即可，还能顺便学习一下基础操作流程哦~
本文手把手教你制作旋涡效果，入门级教程，还不快动手试试？

一，最终效果展示

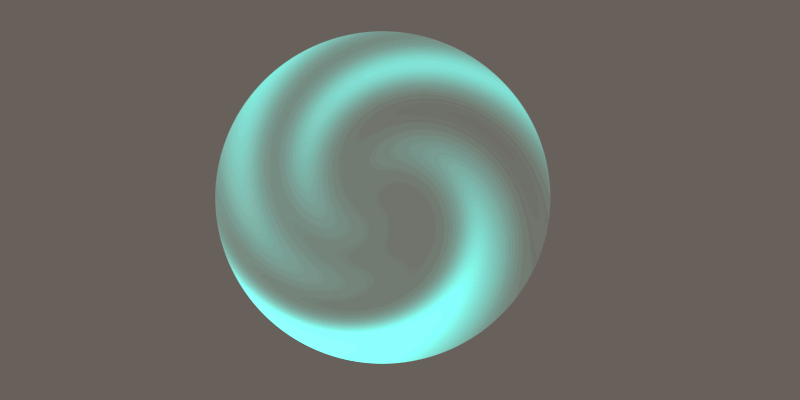

老规矩，直接上效果图：

二，创建PBRGraph

在Project面板右键 --> Create --> Shader --> PBRGraph:

重命名:RPAShaderGraph(随意)

双击RPAShaderGraph打开编辑界面

三，实现原理介绍

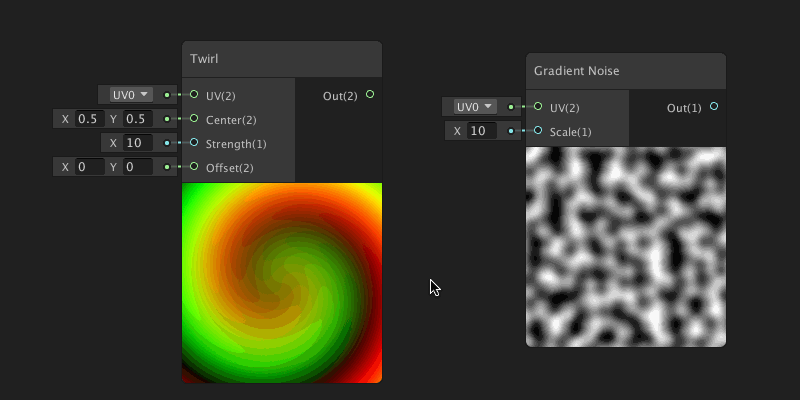

通过Twirl 旋转节点对Gradient Noise 梯度噪声节点进行操作，就可得到一个旋转的旋涡效果。

然后我们添加时间节点调整Twir的偏移量，让其自动转起来，这个动态的旋涡效果基本就实现了。

四，完整效果实现

就接着三种的效果，继续说吧：
在“PBRGraph”面板空白处 右键 --> 选择“Create Note” 创建Twirl(直接搜索名字即可)。

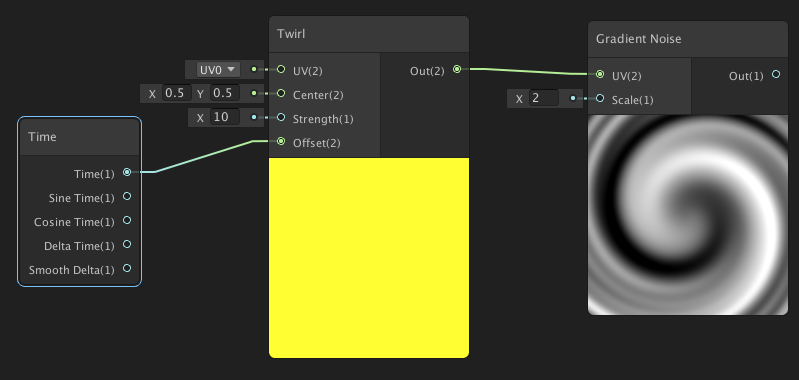

同理创建“Gradient Noise” 和 “Time” 节点，然后将其输入输出连接如下图：

现在我们已经有了一个动态的旋涡，在一中的效果图上我们可以看到，它并不是黑白色的，下面修改一下颜色：

创建“Color”颜色节点 和 “Multiply”乘法节点，我们将“Gradient Noise”节点的输出 和 “Color”颜色节点的输出都连接到“Multiply”乘法节点的输入上：

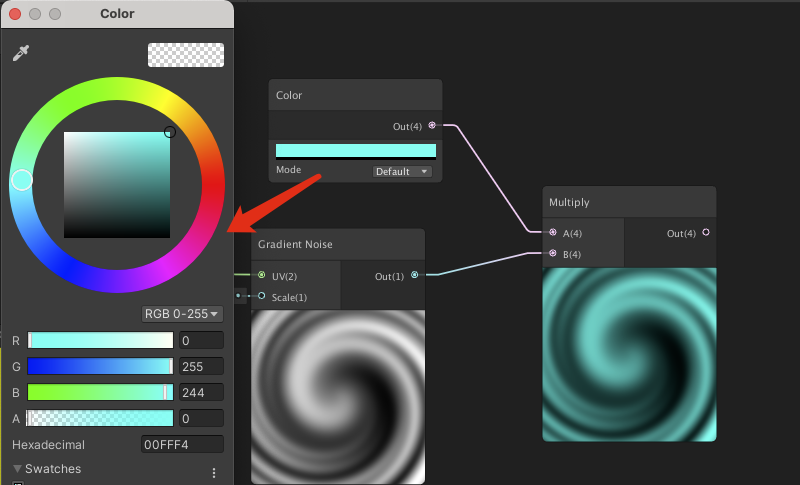

然后修改下“Color”节点的颜色，就可以得到一个其他颜色的旋涡了：

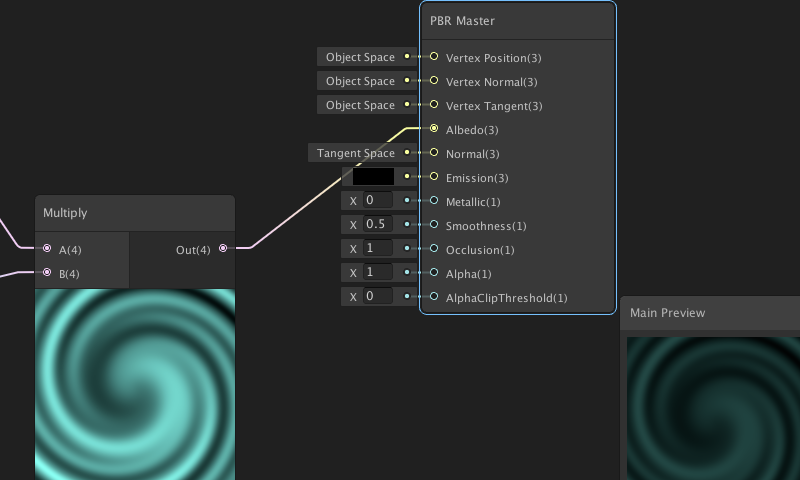

接下来，将带有颜色旋涡的“Multiply”乘法节点输出，连接到”PBR Master”主节点的Albode输入上，即可在预览图上看到旋涡的效果上了：

现在预览效果上显示的是一个正方形的，这个样子看起来有点丑奥~ 而且和想要的效果也不一致，那怎么办呢？

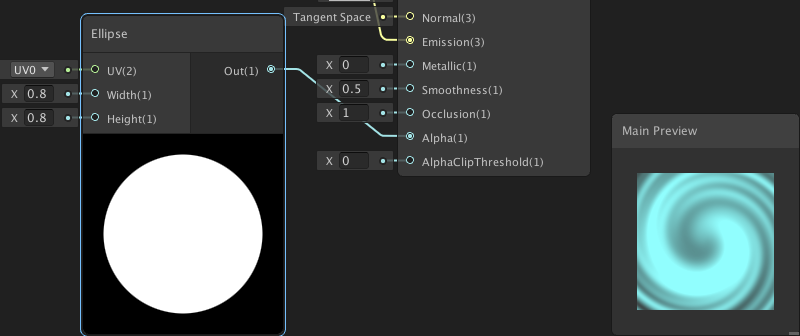

添加一个圆形的遮罩不就行了：添加“Ellipse” 圆形节点，将其输入节点的宽高调整为0.8，然后将输出节点，连接到”PBR Master”主节点的Alpha输入上：

然后在点击Master 主节点的“设置”按钮，将“Surface”属性设置为“Transparent” 透明的，即可得到被遮罩的效果了：

其实这时的旋涡效果以及完成了，下面我们添加两个变量，来对旋转时间和旋涡的大小进行控制，这样我们就可以在材质球上进行数值修改，从而方便的得到想要的效果。

在“Blackboard” 上创建一个“Verctor1”的变量，将其拖拽到空白处，并赋值给“Twirl”的“Strength”输入，操作步骤如下：

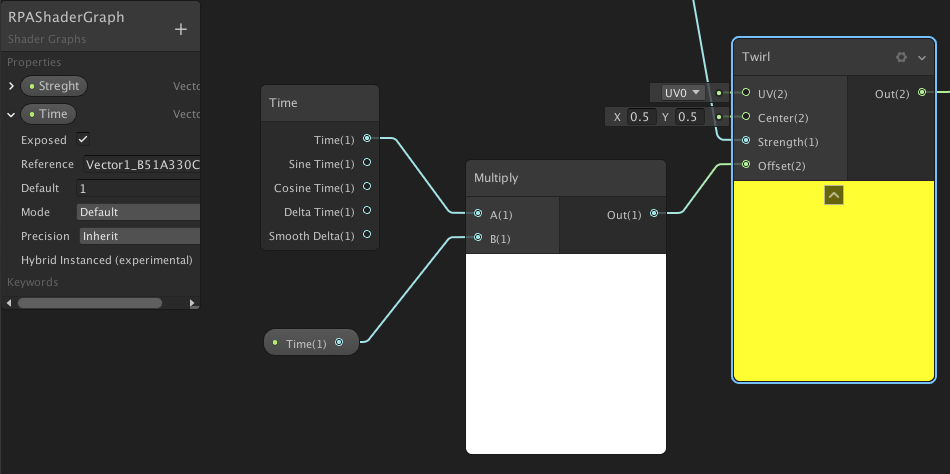

同理我们在创建一个“Verctor1”变量，然后创建一个“Multiply” 乘法节点，将其“Time”和"V1"相乘后，输出给“Twirl”的“Offset”输入：

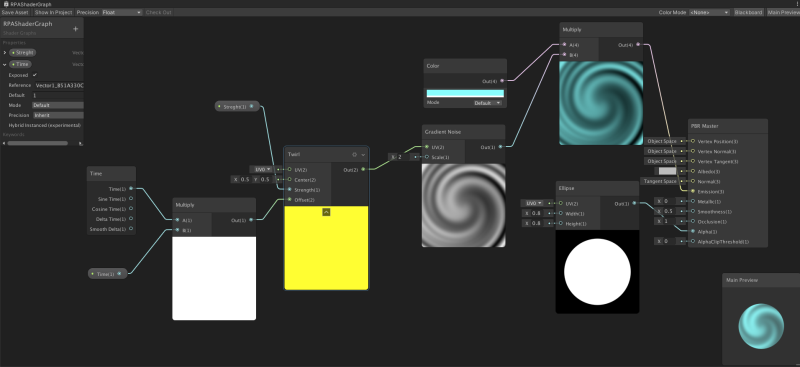

至此全部制作就完成了，完整RPA Graph如下：

PS:注意需要将主节点的“Surface”属性设置为“Transparent”透明的，上图并没有体现出来哦~

五，应用到场景中

在“RPA Graph” 编辑界面右上角，点击“Save Asset” 保存一下。然后创建材质球，将其材质选定为刚刚保存的这个“RPAShaderGraph”。

这里提供一个快捷创建材质球的方法，鼠标选中我们保存的“RPAShaderGraph”文件，然后右键创建材质球，这样我们创建出来的材质球，就自动使用这个Shader了。

最后一步，创建“Plane”将其材质赋值为上面创建的材质球，可以得到最终效果，这时我们可以编辑之前设置好的“Streght”和“Time”属性的值，就可以直接调节想要的效果了：
