详解ObjectARX开发环境的创建与开发实例Hello World(VS2005+AutoCad2008+ObjectArx2008)

在一个做CAD二次开发的公司做Web开发，感觉可提升的空间很小。
有必要研究一下公司的产品开发，以利发展。

一、首先安装好vs05与cad2008

安装cad的时候也没有什么特别，加载到虚拟光驱，安装过程中有个错误提示，不影响继续。

二、安装ObjectArx2008直接打开解压缩到某个目录即可。

比如C:ObjectARX 2008
然后打开C:ObjectARX 2008utilsObjARXWiz目录，运行ArxWizards.msi
这样在新建C++项目的时候会出现ObjectARX项目，如图

三、包含文件

工具->选项->项目和解决方案->VC++目录，如图所示：

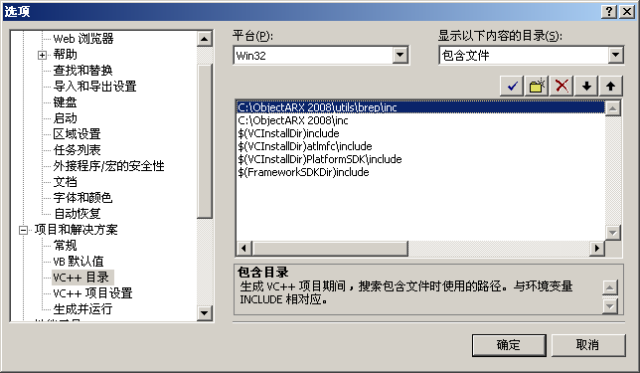

包含文件(添加图中前两个目录即可)

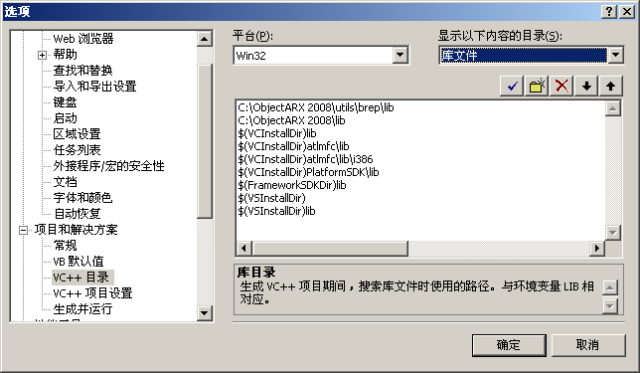

库文件(添加图中前两个目录即可)

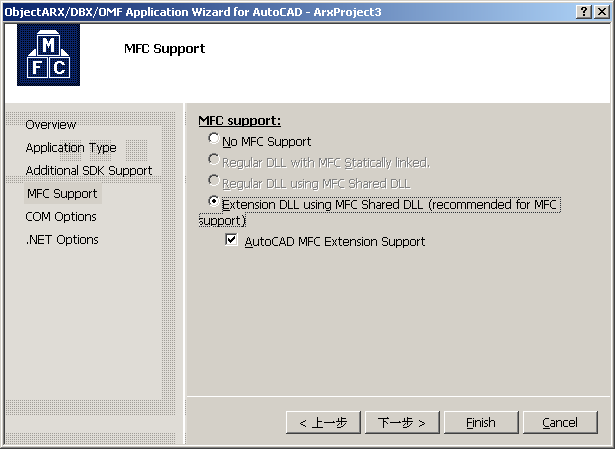

四、新建ObjectARX项目，完成后添加MFC支持，如图所示：

然后直接点finish

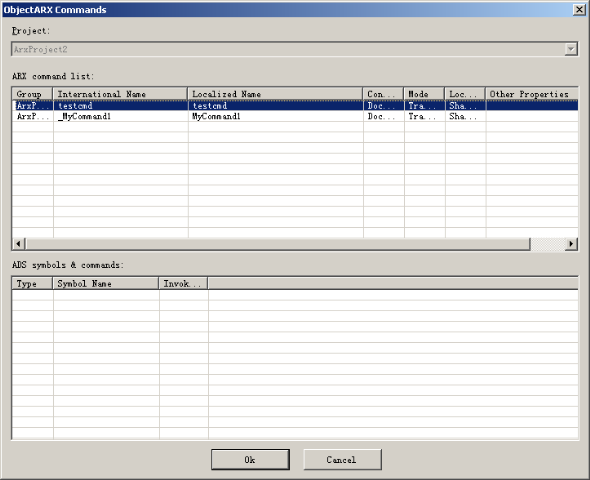

打开acrxEntryPoint.cpp点击左上角的a>按钮，然后新建一个命令。如图：

只需要修改Internation Name与Localized Name为testcmd即可
添加完成后，会在acrxEntryPoint.cpp中自动添加一句如下的代码：

然后添加一句AfxMessageBox(_T("this is a test command."));

五、加载与运行

在项目中win32debug目录下，把ArxProject2.arx复制到桌面，注意先生成一下。
打开cad08输入命令：ap打开加载对话框。
找到.arx文件即可加载。如图：

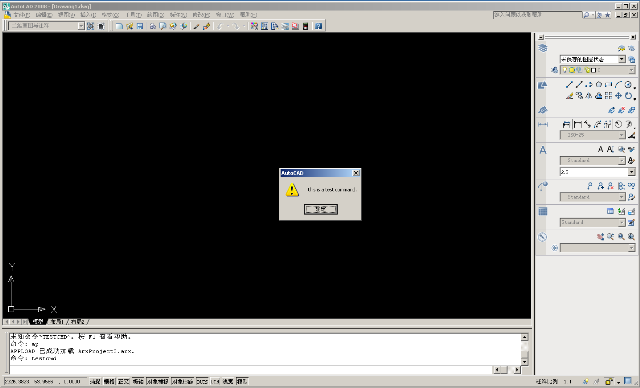

然后输入自己的命令testcmd就能运行了。如图：

公司高手如云，希望能在CAD二次开发方面有些发展。转行也行，呵呵。
