概述

今天有小伙伴问我一个问题，在image控件用鼠标拖拽出矩形，本文告诉大家如何使用鼠标画出矩形

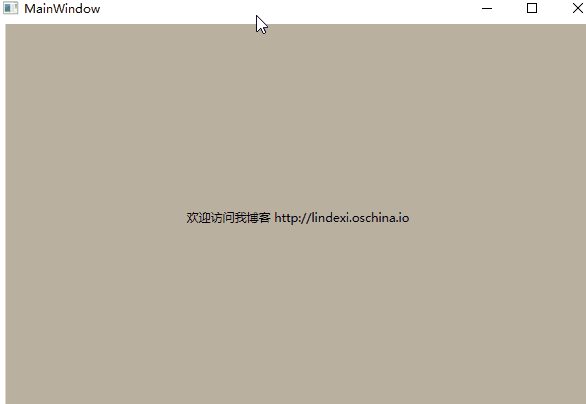

做出来的效果先请大家看一下

最简单的方法是在 Down 的时候记录按下的点，在移动的时候重新计算所在的宽度

先在界面使用一个图片和一个矩形

<Grid x:Name="Grid">
    <Image Source="TIM截图20180811150831.png"></Image>
    <TextBlock HorizontalAlignment="Center" VerticalAlignment="Center">欢迎访问我博客 http://lindexi.oschina.io </TextBlock>
    <Rectangle x:Name="Rectangle" StrokeThickness="2" Stroke="Black" HorizontalAlignment="Left" VerticalAlignment="Top"></Rectangle>
  </Grid>

需要注意，图片的位置需要修改为自己需要的图片

这里的 Rectangle 需要做一些设置，主要 HorizontalAlignment 和 VerticalAlignment 必须设置为左上角

现在打开 cs 代码，在按下和移动修改矩形

MouseDown += MainWindow_MouseDown;
      MouseMove += MainWindow_MouseMove;
      MouseUp += MainWindow_MouseUp;

需要两个字段来记录当前是否按下和第一次按下所在的坐标

刚才给 Grid 的命名就是为了拿到相对 Grid 的坐标

private void MainWindow_MouseDown(object sender, MouseButtonEventArgs e)
    {
      _started = true;

      _downPoint = e.GetPosition(Grid);
    }

    private bool _started;

    private Point _downPoint;

在鼠标按下时拿到按下的坐标，通过这个坐标就可以计算出矩形所在的位置

private void MainWindow_MouseUp(object sender, MouseButtonEventArgs e)
    {
      _started = false;
    }

    private void MainWindow_MouseMove(object sender, MouseEventArgs e)
    {
      if (_started)
      {
        var point = e.GetPosition(Grid);

        var rect = new Rect(_downPoint, point);
        Rectangle.Margin = new Thickness(rect.Left, rect.Top, 0, 0);
        Rectangle.Width = rect.Width;
        Rectangle.Height = rect.Height;
      }
    }

代码就是这么简单，通过修改 Margin 的方法修改矩形

如果对于高手，我建议使用 RenderTransform 的方式而不是使用 Margin 这里使用这个方法只是看起来简单
