概述

前言

最近做一个微信公众号服务，有一些简单的图片处理功能。主要就是用户在页面操作，前端做一些立刻显示的效果，然后提交保存时后端真正修改原图。

从程序设计的角度看，GDI包括两部分：一部分是GDI对象，另一部分是GDI函数。GDI对象定义了GDI函数使用的工具和环境变量，而GDI函数使用GDI对象绘制各种图形，在C#中，进行图形程序编写时用到的是GDI+（Graphics Device Interface Plus图形设备接口）版本，GDI+是GDI的进一步扩展，它使我们编程更加方便。

C#中的GDI+就相当于java中的Swing控件，是编写图形界面必不可缺的一个接口。GDI+绘图最大的方便得益于C#的可视化编程，所有的控件只需要自己Drag，然后Place，最后Cilck添加监听方法。真的是too young too simple。

我们的后端是 ASP.NET，也就是 C# 语言了，C# 本身处理图片还是比较方便的，使用 GDI+ 就好，只需要添加 System.Drawing 引用，不需要任何第三方库。于是最近也用到一些比较常用的 GDI+ 图片处理方法，就整理一下做个记录了。

这个题目大概会写几篇文章，第一篇先简单介绍一下 GDI+ 的常用对象，以及一些使用时候的注意事项，后面会挑一些项目中做过的比较有用的处理过程来介绍一下。

废话不多说，开始进入正题。

需要用到的类

使用 GDI+ 画图会用到的几个常用的类有：Graphics、Bitmap、Image。

其中 Graphics 是画板。这个类包含了许多画图的方法，包括画图片(DrawImage)，画线(DrawLine)，画圆(DrawEllipse、FillEllipse)，写字(DrawString)等等。简单说使用这个类可以完成我们需要的大部分工作。

生成一个 Graphics 对象需要用到 Image 或者 Bitmap。

PS： Winform 下可以直接从窗体或控件的事件中引用 Graphics 对象。

比如：

 private void Form1_Paint(object sender, PaintEventArgs e)
 {
  Graphics g = e.Graphics; // 创建画板，这里的画板是由Form提供的.
 }

不过本文讨论的是其他场景，比如 ASP.NET MVC，或单纯的控制台程序。这些时候是没有控件的，所以要用其他方法。

我一般用以下方法：

//
// 摘要:
//  从指定的 System.Drawing.Image 创建新的 System.Drawing.Graphics。
//
// 参数:
// image:
//  从中创建新 System.Drawing.Graphics 的 System.Drawing.Image。
//
// 返回结果:
//  此方法为指定的 System.Drawing.Image 返回一个新的 System.Drawing.Graphics。
//
// 异常:
// T:System.ArgumentNullException:
//  image 为 null。
//
// T:System.Exception:
//  image 具有索引像素格式，或者格式未定义。
public static Graphics FromImage(Image image);

其中的参数可以传入 Image 或 Bitmap，因为 Bitmap 是继承自 Image 的。

如何创建画板

如果是要对原图进行处理，比如旋转图片，添加文字等，可以直接通过原图片获得画板对象。

Image img = Image.FromFile(imgPath);
Graphics graphics = Graphics.FromImage(img);

如果是要画一个新的图，可以通过要保存的图片宽、高生成画板。

Bitmap bmp = new Bitmap(width, height);
Graphics graph = Graphics.FromImage(bmp);

PS： Graphics 本身是没有提供构造函数来直接生成的。所以我们可以先创建一个需要保存图片大小的 Bitmap 位图对象，然后再获得画板对象。

如何保存画好的图片

通过调用 img.Save(savePath) 或者 bmp.Save(savePath) 即可保存对象。

PS： Bitmap 的 Save 方法是直接继承自 Image 的。

GDI+ 的坐标系

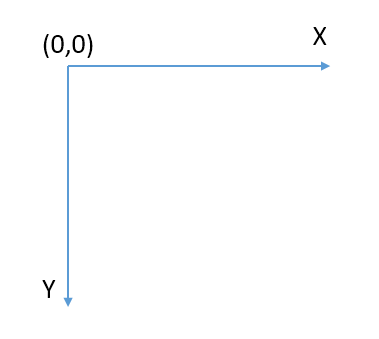

GDI+ 的坐标系是个二维坐标系，不过又有点不一样，它的原点是在左上角的。如下图：

使用 GDI+ 的一些注意事项

这里我忍不住要先吐槽一下，GDI+ 的报错信息不太友好啊。经常只是返回一个“GDI+ 中发生一般性错误。”，不能快速地根据这个错误提示定位问题。比如说没有释放图片资源时想再次访问资源会报这个错误，想要保存图片的文件夹不存在时也是提示这个错误。看不出来区别……

1. 保存到相同路径的文件时要先释放图片资源，否则会报错(GDI+中发生一般性错误)

Image img = Image.FromFile(imgPath);
Bitmap bmp = new Bitmap(img);
Graphics graphics = Graphics.FromImage(bmp);
... // 对图片进行一些处理
img.Dispose(); // 释放原图资源
bmp.Save(imgPath); // 保存到原图
graphics.Dispose(); // 图片处理过程完成，剩余资源全部释放
bmp.Dispose();

2. 使用完的资源记得要释放。可以用 try..catch..finally 或者 using 的方式，这样即使遇到代码运行报错也能及时释放资源，更加保险。

try..catch...finally：把释放资源的代码写到 finally 代码段里。

Image img = Image.FromFile(imgPath);
Bitmap bmp = new Bitmap(img);
Graphics graphics = Graphics.FromImage(bmp);
try
{
 ...
}
catch (System.Exception ex)
{
 throw ex;
}
finally
{
 graphics.Dispose();
 bmp.Dispose();
 img.Dispose();
}

using：使用 using 语句创建的资源会在离开 using 代码段时自动释放该资源。

/// <summary>
/// 缩放图像
/// </summary>
/// <param name="originalImagePath">原图路径</param>
/// <param name="destWidth">目标图宽度</param>
/// <param name="destHeight">目标图高度</param>
/// <returns></returns>
public Bitmap GetThumbnail(string originalImagePath, int destWidth, int destHeight)
{
 using (Image imgSource = Image.FromFile(originalImagePath))
 {
  return GetThumbnail(imgSource, destWidth, destHeight);
 }
}

3. 要保存图片的文件夹一定要是已经存在的，否则会报错(GDI+中发生一般性错误)

eg：假设图片要保存到 D:testoutput.png

 string directory = @"D:test";
 string fileName = "output.png";
 // 检查文件夹是否存在，不存在则先创建
 if (!Directory.Exists(directory))
 {
  Directory.CreateDirectory(directory);
 }
 bmp.Save(directory + fileName);

总结

以上就是这篇文章的全部内容了，希望本文的内容对大家的学习或者工作具有一定的参考学习价值，如果有疑问大家可以留言交流，谢谢大家对靠谱客的支持。
