利用C#版OpenCV实现圆心求取实例代码

159 阅读 0 评论 105 点赞

我是靠谱客的博主高高绿草，最近开发中收集的这篇文章主要介绍利用C#版OpenCV实现圆心求取实例代码，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

前言

OpenCVSharp是OpenCV的.NET wrapper，是一名日本工程师开发的，项目地址为：https://github.com/shimat/opencvsharp。

该源码是 BSD开放协议，BSD开源协议是一个给于使用者很大自由的协议。基本上使用者可以”为所欲为”,可以自由的使用，修改源代码，也可以将修改后的代码作为开源或者专有软件再发布或商业化销售。

1.OpenCVSharp的下载

可以直接从上面的github上下载源码，自行编译引用；

也可用vs中的nuget包管理器下载；

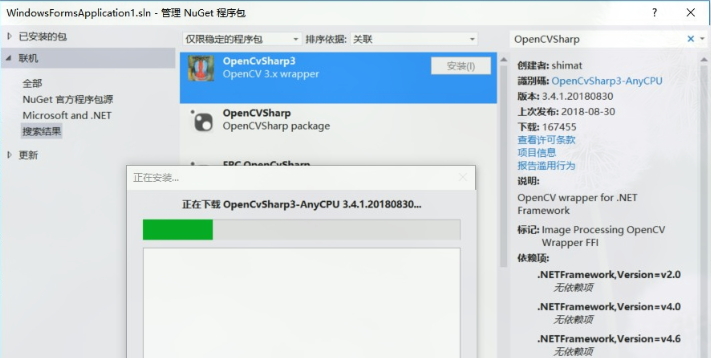

打开【工具】->【库程序包管理器】->【管理解决方案的NuGet程序包】，在其中搜索OpenCVSharp，选择合适的点击【安装】（最好安装最新的）。一直等待完成。

我的环境是vs2017，下载之后最好直接拷贝OpenCVSharp系列dll到项目中引用即可。

2.拟合圆并求取圆心

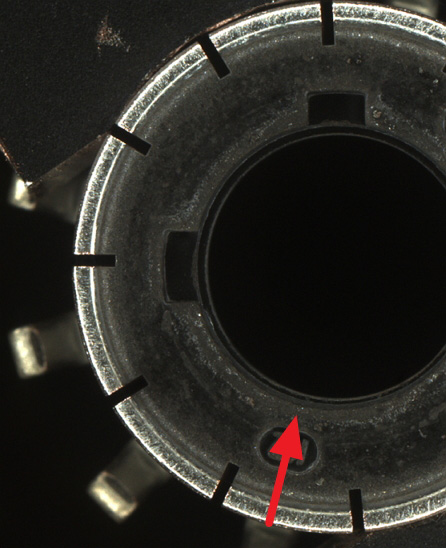

本次举例比较贴近实际，我们求如下原始图片的中间部分圆的圆心，选取的图片故意只留了一半：

源码如下：

using OpenCvSharp;

namespace SamplesWinform
{
  public class CircleFit
  {
    public void Run()
    {
      //读取图片
      var img = Cv2.ImRead("Data/Image/c1.bmp");
      //显示图片
      //Cv2.ImShow("Input Image", img);

      //转换成灰度图
      Mat gray = img.CvtColor(ColorConversionCodes.BGR2GRAY);

      //阈值二值化操作 阈值参数可以用一些可视化工具来调试得到
      Mat ThresholdImg = gray.Threshold(11, 255, ThresholdTypes.Binary);
      Cv2.ImShow("Threshold", ThresholdImg);

      //降噪
      //方法一：高斯变化
      //Mat gaussImg= ThresholdImg.GaussianBlur(new Size(5, 5), 0.8);
      //Cv2.ImShow("GaussianBlur", gaussImg);
      //方法二：中值滤波降噪
      Mat medianImg = ThresholdImg.MedianBlur(5);
      Cv2.ImShow("MedianBlur", medianImg);

      //方法三：膨胀+腐蚀
      ////膨胀处理
      //Mat kernel = new Mat(15, 15, MatType.CV_8UC1);
      //Mat DilateImg = ThresholdImg.Dilate(kernel);
      ////腐蚀处理
      //Mat binary = DilateImg.Erode(kernel);
      ////显示中间结果
      //Cv2.ImShow("Dilate & Erode", binary);

      //设置感兴趣的区域
      int x = 150, y = 100, w = 294, h = 337;
      Rect roi = new Rect(x, y, w, h);
      Mat ROIimg = new Mat(medianImg, roi);
      //Cv2.ImShow("ROI Image", ROIimg);

      //寻找图像轮廓
      Point[][] contours;
      HierarchyIndex[] hierachy;
      Cv2.FindContours(ROIimg, out contours, out hierachy, RetrievalModes.List, ContourApproximationModes.ApproxTC89KCOS);
      //根据找到的轮廓点，拟合椭圆
      for (int i = 0; i < contours.Length; i++)
      {
        //拟合函数必须至少5个点，少于则不拟合
        if (contours[i].Length < 5) continue;
        //椭圆拟合
        var rrt = Cv2.FitEllipse(contours[i]);

        //ROI复原
        rrt.Center.X += x;
        rrt.Center.Y += y;

        //画椭圆
        Cv2.Ellipse(img, rrt, new Scalar(0, 0, 255), 2, LineTypes.AntiAlias);
        //画圆心
        Cv2.Circle(img, (int)(rrt.Center.X), (int)(rrt.Center.Y), 4, new Scalar(255, 0, 0), -1, LineTypes.Link8, 0);
      }

      Cv2.ImShow("Fit Circle", img);
    }


   }
}

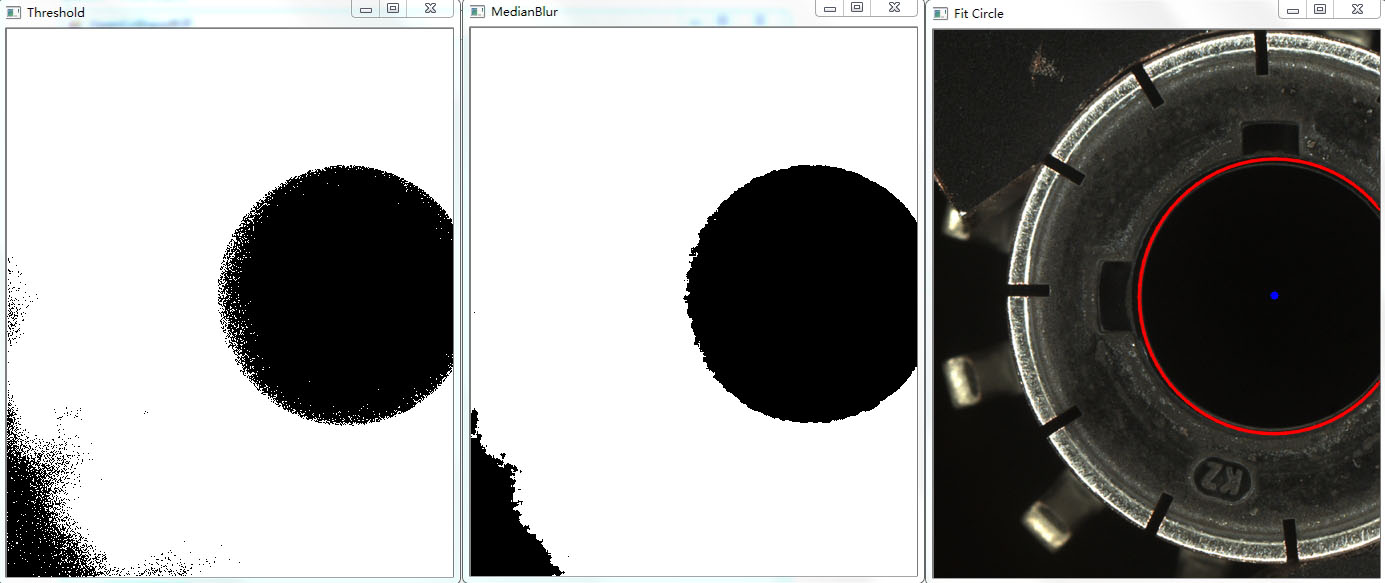

中间处理过程效果图如下：

分别是阈值分割后，中值滤波后，拟合圆之后
