CAD直线命令/直线画法的详细使用教程

我发现许多人尽管CAD时间很长了但一些基本的技巧都还不会，比如快速确定另一点的位置，按照要求快速画出一条直线。下面请看我一一讲解

我们都知道直线命令的快捷键为L，在一般状态下，我们可以直接按键盘L，然后再按空格/回车键确定。（前阵子看到一个同学居然还要把光标移到命令栏再L,晕，其实输命令的时候都没必要把光标移到命令栏的）

我们以下面这张图片为例，想要快速画出这个图形有几种方法呢？

我们很容易画出底下那条长为60的直线，确定一个点以后，水平移到光标，输入数值60即可。

但是那条80的直线该怎么画呢？而且角度是67度，不是怎么好画，人可能会想到用旋转工具：先水平画一条80的直线，再旋转67度。但是那条80的直线该怎么画呢？而且角度是67度，不是怎么好画，人可能会想到用旋转工具：先水平画一条80的直线，再旋转67度。其实这样做也可以，不过麻烦，也耗时间，画一幅比较大的图形时，你再用这种方法就会显得很慢了。下面我用了几种方法画了这个图形，大家可以参考一下。

第一种:

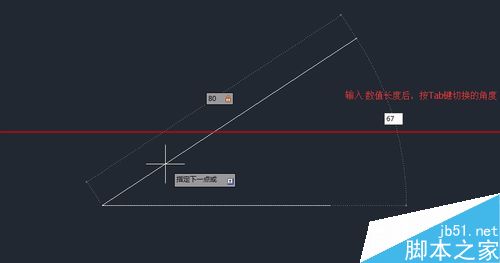

第一种:我们选择直线工具，确定端点后，输入数值80，按一下键盘上的tab键，回车确认即可（这里按空格不行）。这个方法得格式是:"长度  tab键 角度"。

第二种:

这个和第一种方法差不多，也叫极坐标法。我们在确定第一个点以后，输入数值80，同时按下shift和<键，输入角度67。这个方法的命令格式为:"长度<角度"。

第三种：

坐标法，这个坐标就是相对坐标（相对于上一点当然第三种：坐标法，这个坐标就是相对坐标（相对于上一点的坐标），由于我们这里不知道相对坐标，所无法用这个方法画这个图形。这个命令非常简单："相对坐标，相对坐标"。）

最后
