cad线条不在同一平面怎么移到一起?

在我们工作中使用auto cad制图过程时，会遇到等高线作图，或者插入的图形时，会发现线段不在一个平面上，会导致测算角度、距离不准确，一些修剪命令。延伸命令等会失效。遇到这样的问题，会使作图不精确。下面小编就以一个实例说说，如何把不在同一平面上的线条放置到同一平面上。

1、启动auto cad，打开需要修改的图纸。在俯视图里，我们可以看到图纸线条好像都在一个平面上。如下图：

2、在这里我们可以切换到西南等轴测，检查观看，在命令行输入“V”，按键盘上的“空格键盘”或者“Enter”。弹出视口管理器中双击选择“西南等轴测”。点击“应用”。“确定”。如下图：

3、从上图可以看了很多线条。文字，都不在同一个平面上。接下来我们把它放在平一个平面上。但是现在我先来看一下图层有没有被锁住，如果被锁了要把锁打开。输入“la"命令，按键盘上的“空格键盘”或者“Enter”。弹出图层管理器。把标“锁”的图层都打开。依次可以拉动滚动条检查。完成后点击关闭图层管理器。如下图：

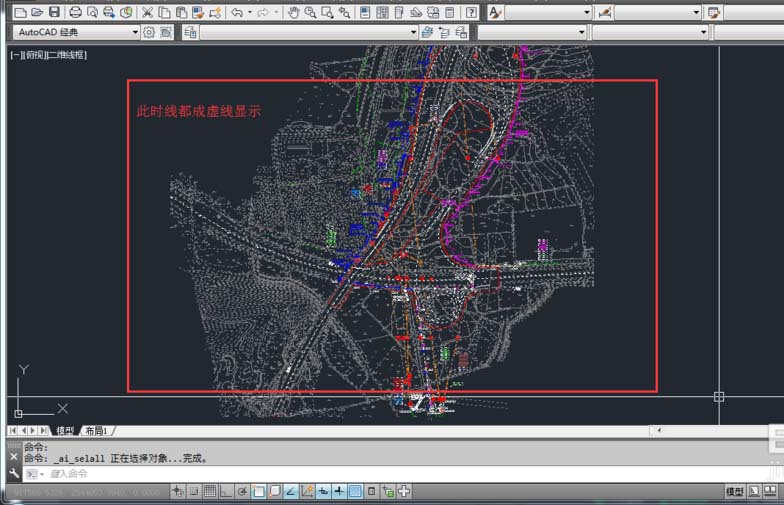

4、在命令行输入“V”，按键盘上的“空格键盘”或者“Enter”。回到俯视视图。按键盘上的“ctrl+a”将画面全选。如下图：

5、在命令行输入“M”，按键盘上的“空格键盘”或者“Enter”。再次输入第一点位置0,0,0 按键盘上的“空格键盘”或者“Enter”确定，然后输入第二点位置 0,0,1e99 按键盘上的“空格键盘”或者“Enter”确定。如下图：

6、按键盘上的“ctrl+a”将画面全选。在命令行输入“M”，按键盘上的“空格键盘”或者“Enter”。再次输入第一点位置 0,0,-1e99 按键盘上的“空格键盘”或者“Enter”确定，然后输入第二点位置 0,0,0  按键盘上的“空格键盘”或者“Enter”确定。如下图：

7、按键盘上的“ctrl+a”将画面全选。在命令行输入“M”，按键盘上的“空格键盘”或者“Enter”。再次输入第一点位置 0,0,1e99 按键盘上的“空格键盘”或者“Enter”确定，然后输入第二点位置  0,0,-1e99  按键盘上的“空格键盘”或者“Enter”确定。如下图：

8、在命令行输入“V”，按键盘上的“空格键盘”或者“Enter”。切换到西南等轴测，检查。经检查已经所有的文字，线条等都已经在同一平面上。如下图：

9、到此已经算是把所有的文字线条都放置于一个平面了。
