概述
UG NX软件的很多功能和技巧我们都还没有了解，在不断的学习和使用中总能发现一些更好的方法，这里介绍一下在实体部件中创建倾斜槽的一点小技巧。

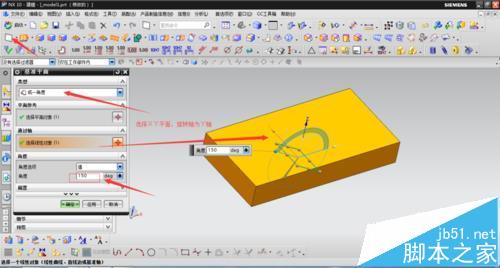

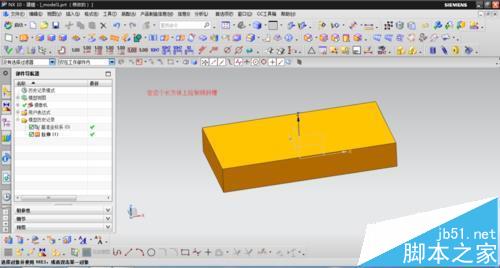

1、以在一个长方体中创建两条倾斜槽为例，首先在原基准平面上创建一个长方体，然后我们要了解倾斜槽的角度，使用基准平面命令将原基准面旋转一个相应的角度，具体操作如图所示

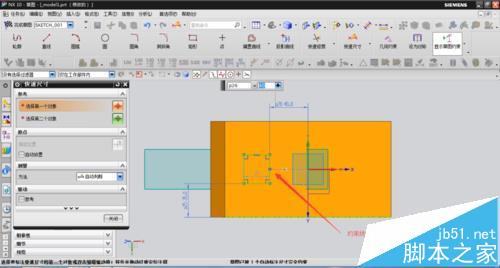

2、然后创建倾斜槽的草图，或者直接由拉伸命令进入草图绘制，对槽的尺寸位置进行约束，如果是不规则的槽需要前面的实体边线进行辅助约束，也可以作一些辅助线段来帮忙。

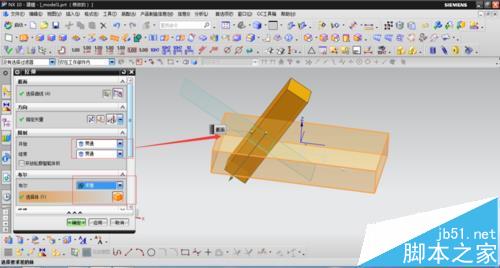

3、再进行拉伸，两边选择贯通，如果是有锥度的，可以在拉伸中的拔模里面设置，相应的也要设置起始位置和终止位置点，布尔运算选择求差。

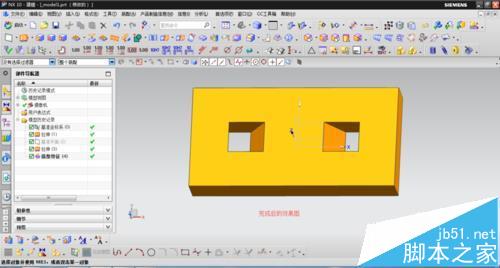

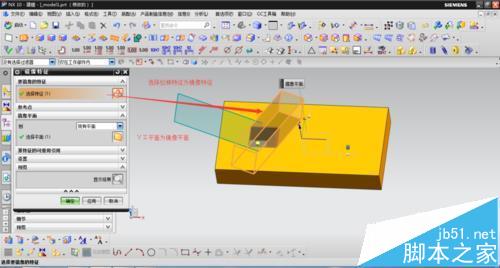

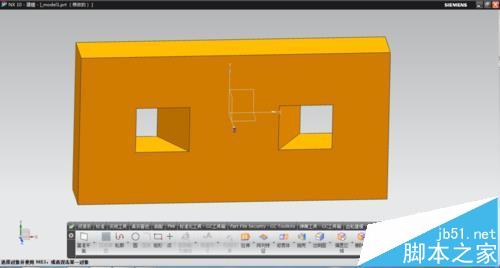

4、最后选择插入/关联复制/镜像特征，选取刚刚拉伸特征为要镜像对象，选择中间的ＹＺ基准平面为镜像平面，完成倾斜槽的镜像。最后效果如图。
注意事项：
如果在倾斜基准面上选择原实体边线有问题，可以先提取边线，转换成参考对象，再进行约束。
