概述

介绍

图表是数据的图形表示，用于使数据集更易于阅读，并且易于区分各部分。虽然大多数用户习惯于看到简洁而正式的图表，但一些用户更喜欢看到手绘或素描的图表，这就是 roughViz 的用武之地。

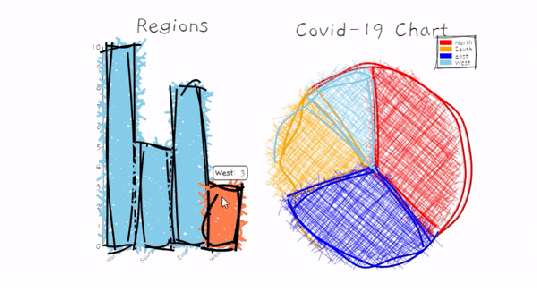

roughViz 是一个基于 D3.js 和 Rough.js 的 JavaScript 库。该库旨在帮助构建看起来像草图或手绘图的图表，如下例所示。

在本指南中，你将学习如何使用 vue-roughviz 在 Vue.js 应用程序中显示类似草图的图表，以及如何使用 vue-cli 配置 Vue 应用程序。

先决条件

本教程假定满足以下先决条件：

对 Vue.js 的基本了解
Node.js 的本地开发环境，以及对 Node 软件包管理器（npm）的熟悉
文本编辑器，例如 Visual Studio Code 或 Atom

开始

如果尚未安装 vue-cli，请运行以下命令以安装最新版本。

npm install -g @vue/cli
# OR
yarn global add @vue/cli

现在，创建一个新的 vue 应用程序：

vue create my-app

注意：此过程可能需要几分钟。完成后，我们可以进入新的应用程序根目录：

cd my-app

上面详细描述的过程创建了一个新的 Vue.js 应用程序。为了确保一切都设置好了，运行 npm run serve。当你访问http://localhost:8080时，你应该会在浏览器中看到“Welcome to Your Vue.js app page”。

添加 vue-roughviz

vue-roughviz 是 RoughViz.js 的 Vue.js 包装器。这使得该库可以作为组件进行访问，从而可以在基于 Vue.js 的项目中实现无缝重用。

要将 vue-roughviz 包含在我们的项目中，请运行：

npm install vue-roughviz

vue-roughViz 组件

vue-roughviz 提供了所有 rawViz 图表样式的组件，其中包括：

roughBar——rawViz 条形图组件
roughBarH——roughViz 水平条形图组件
roughDonut——roughViz 甜甜圈图组件
roughPie——roughViz 饼图
roughLine——roughViz 折线图组件
roughScatter——roughViz 分散图表组件
roughStackedBar——roughViz 堆叠条形图组件

使用

将 vue-roughviz 添加到项目后，下一步是在首选的文本编辑器中打开项目文件夹。

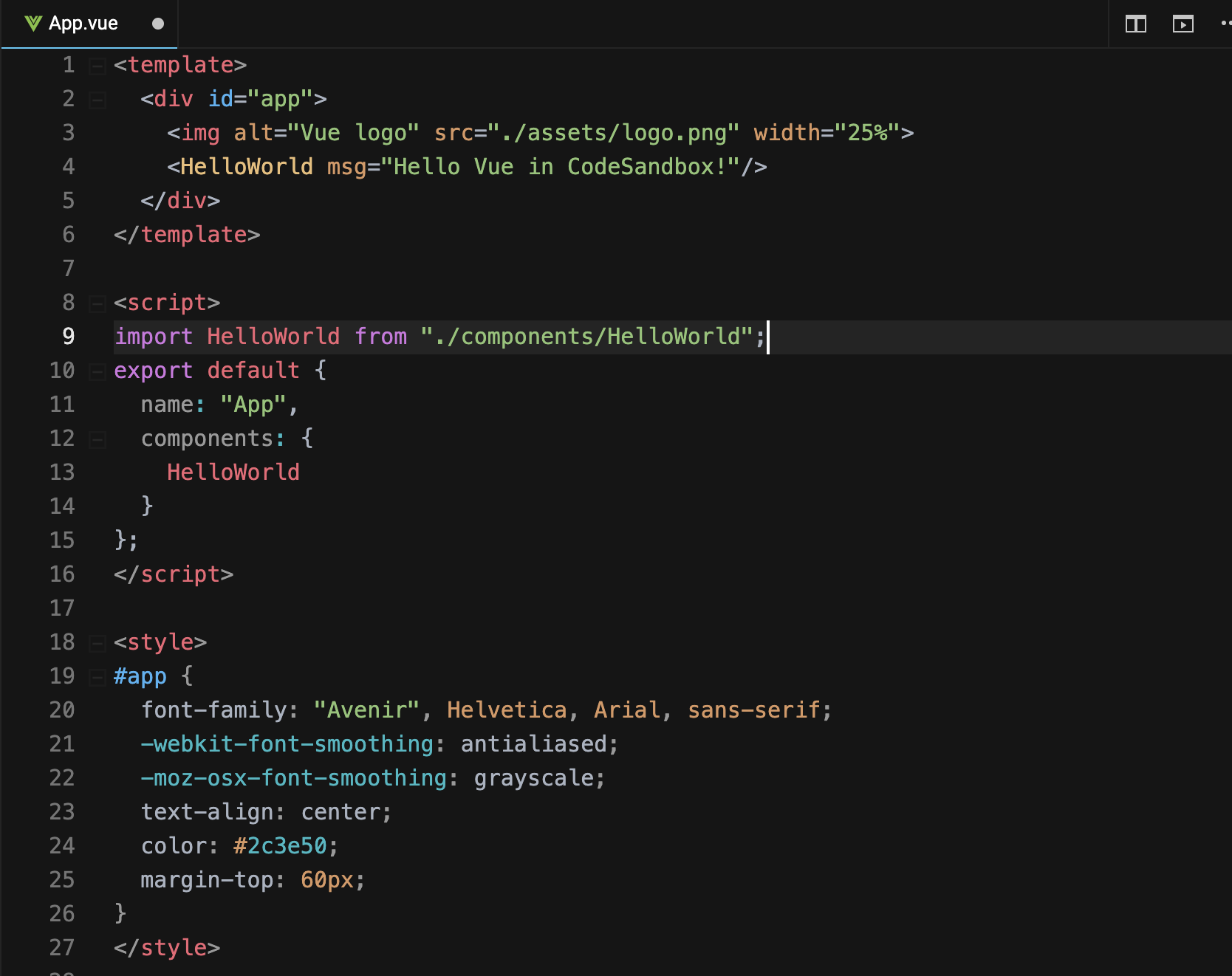

当你打开 src/App.vue 文件时，初始内容应类似于下图：

如果你的视图如上所述，请继续并删除其所有内容，并替换为以下代码：

<template>

 <div id="app">

 <rough-bar :data="{
    labels: ['North', 'South', 'East', 'West'],
    values: [10, 5, 8, 3],
   }" title="Regions" roughness="8" :colors="['red', 'orange', 'blue', 'skyblue']" stroke="black" stroke-width="3" fill-style="cross-hatch" fill-weight="3.5" />

 </div>

</template>

代码说明

import ...——这行代码是从我们先前安装的 vue-roughviz 导入 rawBar 组件。
export default {} ——此块是为了使以前导入的组件（roughBar）在我们的应用中可用。
<rough-bar :data="[...]" /> ——这是我们调用外部 rawBar 组件的地方，这些组件中指定的属性是必需的 prop。

vue-roughviz props

唯一需要的 prop 是 data，它是用来构造图表的数据，这可以是字符串或对象。

如果选择一个对象，则该对象必须包含 labels 和 values 键。如果改用字符串，则字符串必须是 csv 或 tsv 文件的 URL。在这个文件中，还必须将 labels 和 values 指定为表示每个列的单独属性。

其他有用的 prop 包括：

title——指定图表标题
roughness——图表的粗细度等级
stroke——bar stroke 的颜色
stroke-width
fill-weight——指定内部路径颜色的粗细。
fill-style——条形填充样式，可以是以下一种：

dashed
solid
zigzag-line
cross-hatch
hachure
zigzag

运行

要预览我们的应用，运行 npm run serve。如果你正确地遵循了上述步骤，访问http://localhost:8080应该允许你查看浏览器中显示的图表。

从外部 API 加载数据

让我们做一个小实验，在我们的图表中显示过去 10 天比特币的价格历史。在这个实验中，我们将使用 Coingecko API。

为什么选择 Coingecko？与其他加密货币 API 不同，Coingecko 是免费的，不需要 API 密钥就可以开始，这是我们实验的理想选择。

继续，用下面的代码替换 src/App.vue

<template>

 <div id="app">

 <div>

  <rough-bar v-if="chartValue.length > 0" :data="{
     labels: chartLabel,
     values: chartValue,
    }" title="BTC - 10 Days" roughness="3" stroke="black" stroke-width="1" fill-style="zig-zag" fill-weight="2" />

 </div>

 </div>

</template>

我们创建了一个异步方法 loadData() ，它从 coingecko API 获取比特币价格历史记录，并循环遍历返回的数据。我们将日期与价格分开，使用返回的日期作为图表标签，价格作为图表值。而 beforeMount() 也就是在我们的应用被挂载到视图之前，我们调用了前面创建的 loadData() 函数。

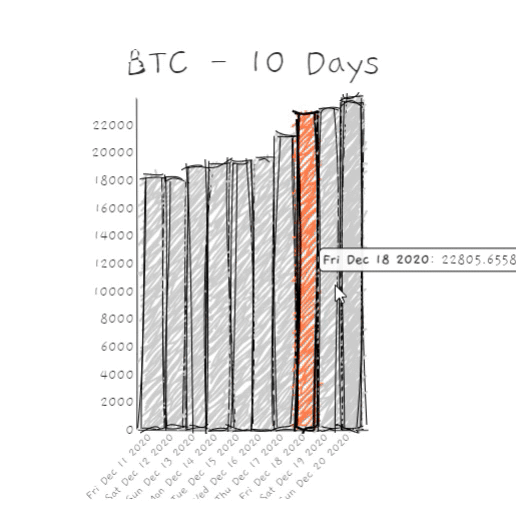

运行我们的应用程序应该，你应该看到我们的图表的新变化如下:
