概述

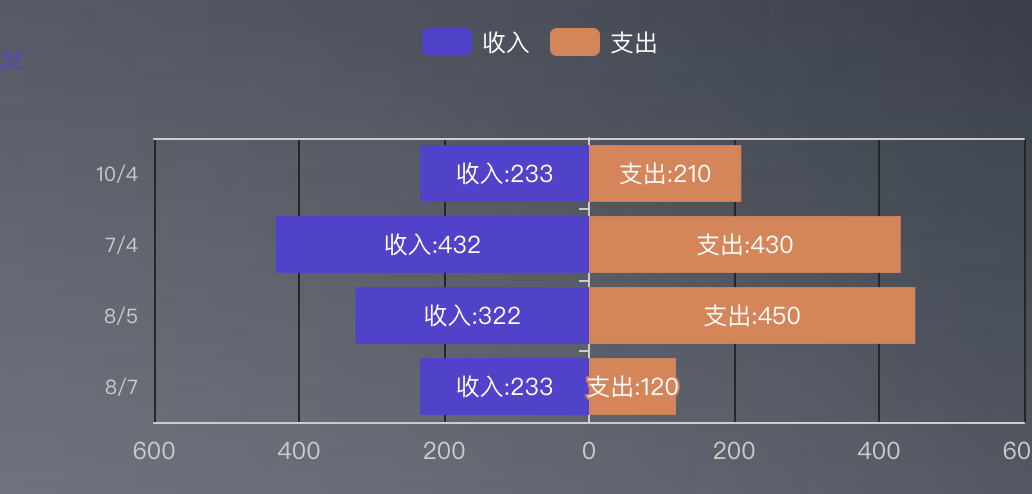

我们先来看实现效果

以这张图来举例

通过重新封装可以实现双向条形图的显示

既可以横向比较同一天的收入支出情况

也可以竖向比较不同日期的收入/支出情况

我们先来准备数据源:

{
   columns: ["日期", "收入", "支出"],
   rows: [
    {
     日期: "8/7",
     收入: -233,
     支出: 120
    },
    {
     日期: "8/5",
     收入: -322,
     支出:450
    },
    {
     日期: "7/4",
     收入: -432,
     支出: 430
    },
    {
     日期: "10/4",
     收入: -233,
     支出: 210
    }
   ]
  };

注意这里一定要把其中一项的值设置为负数,否则无法显示到左边一栏

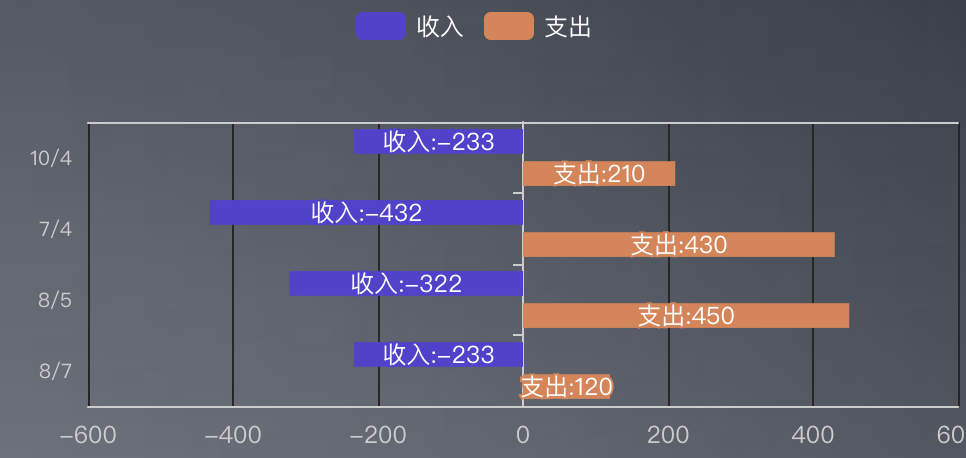

设置完数据我们可以先看一眼效果:

初步实现条形图一左一右的效果

那如何实现同一维度的两个指标在同一行显示?

我们在配置属性中加上这么一个属性
"stack"

this.chartSettings = {
   stack: {
    xxx: [`收入`, `支出`]
   }
  };

查看官方文档,我们来理解一下这个属性

series[i]-bar.stack string
数据堆叠，同个类目轴上系列配置相同的stack值可以堆叠放置。

也就是说,设置了这个属性,我们可以让两个条形图合并为一个

如果不考虑正负问题,堆叠即可实现下面这个效果

感兴趣的可以去官方看一下在线运行的演示效果
https://www.echartsjs.com/examples/zh/editor.html?c=bar-negative

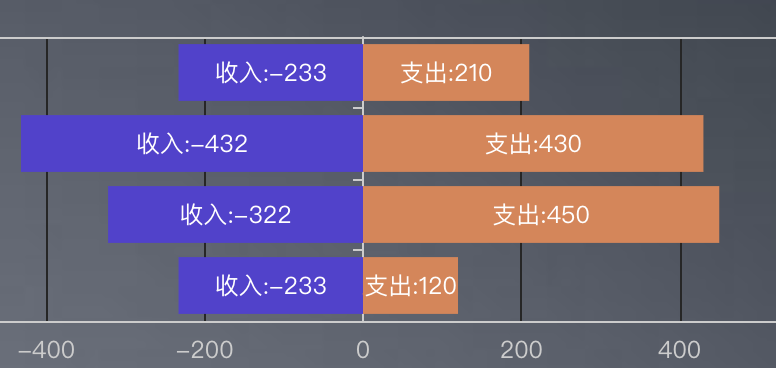

设置完这个属性我们来看一下效果

可以看到同一日期的收入支出情况已经在一行显示了

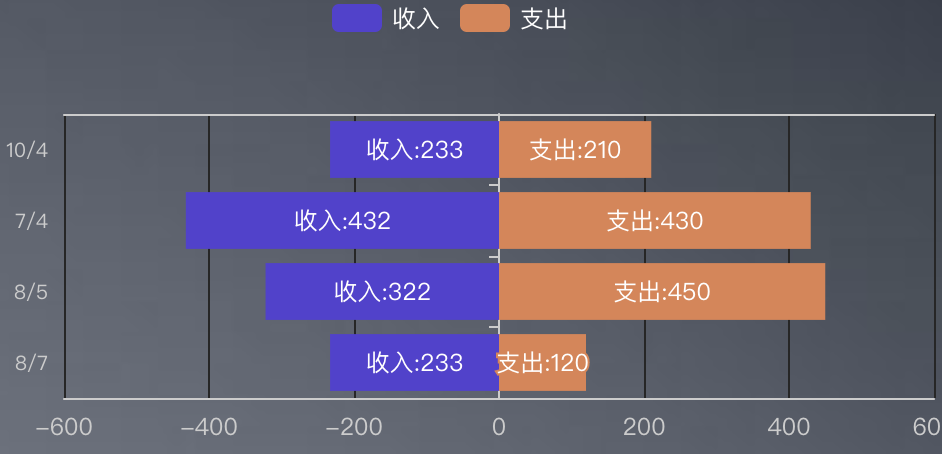

最后我们来解决坐标轴及图形标签值显示为负数的问题

我们可以在 chartsetting 属性中修改 label 的 formatter 属性

自定义标签的文字
根据我们的需求,通过 Math.abs()的方法,以绝对值的形式显示

 this.chartSettings = {
   label: {
    normal: {
     show: true,
     formatter: params => {
      return `${params.seriesName}:${Math.abs(params.value)}`;
     }
    }
   }
  };

坐标轴数值修改也是一个道理

 afterConfig(options) {
   options.xAxis[0].axisLabel = {
    formatter: function(value) {
     return Math.abs(value);
    } //显示的数值都取绝对值
   };
   return options;
  },

这样就可以实现我们的最终效果了
