cad缓和曲线怎么绘制? cad缓和曲线插件的下载使用方法

缓和曲线具有以下作用：曲率连续变化，便于车辆遵循；离心加速度逐渐变化，旅客感觉舒适；超高横坡度及加宽逐渐变化，行车更加稳定；与圆曲线配合，增加线形美观。故，缓和曲线在公路、桥梁、铁路及高速铁路中广泛采用。然而由于其特殊模型，cad没有以其对应的命令和工具，在cad中并不能直接画出，为缓和曲线的绘制增加了难度，传统的绘制方法是以小线段来代替缓和曲线，工作量很大。本经验就来简单介绍下，利用缓和曲线工具，简单快捷的绘制缓和曲线的方法。

一、下载LSP工具

1、下载一个“缓和曲线.LSP”工具。点击下载

2、解压下载好的压缩文件，复制解压好的“缓和曲线.LSP”。

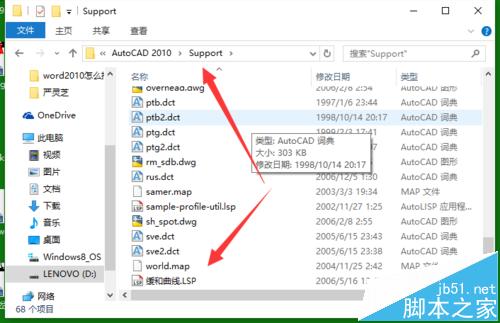

3、把它拷贝到你的CAD安装包中的support文件中。

二、加载程序

1、打开cad，输入加载命令“ap”。

2、进入程序加载框，找到CAD安装的位置和support文件夹。

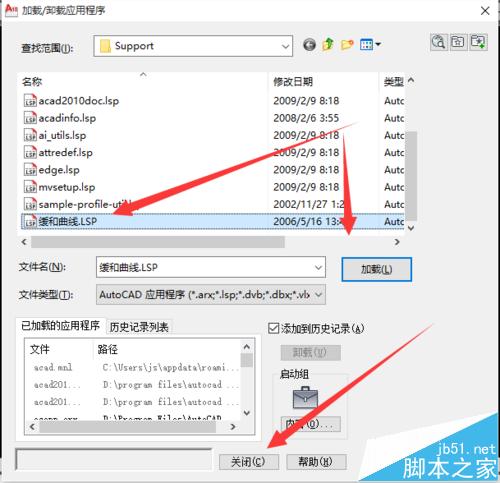

3、找到“缓和曲线.LSP”工具，选中它，点击加载。然后再点击关闭。

三、绘制曲线

1、程序加载完成后，就可以绘制缓和曲线了。根据提供的信息，作出曲线的两条切线。

2、输入绘制缓和曲线的命令“hh”，回车。

3、选择第一条直线，点击第一条切线上任意即可。

4、选中第二条直线，点击第二条切线任意一点即可。

5、根据提供的曲线要素，输入曲线的半径，例如本次输入为半径500，回车。

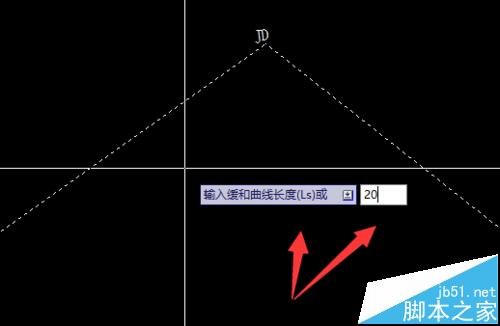

6、根据提供的曲线要素，输入缓和曲线的长度，例如本次输入的长度为20，回车。

7、完成以上步骤后，系统进入自动绘图，稍等片刻，完成绘图。

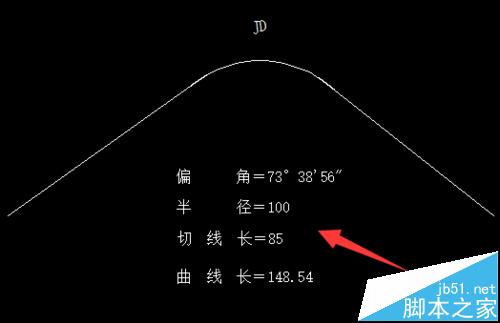

四、曲线要素标注

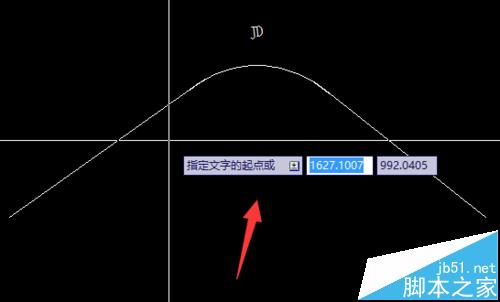

1、指定曲线要素标注文字的位置。

2、调整字体的大小，细化它的位置，完成绘制。

注意事项：如果加载不成功的，建议可以重启下电脑试下。
