概述
有时候看到一个图形，想知道面积，但是又没有标注，很有可能还是个不规则图形。小梨今天教大家两种简单的框图方法，轻松计算出CAD图形的面积。
方法一：

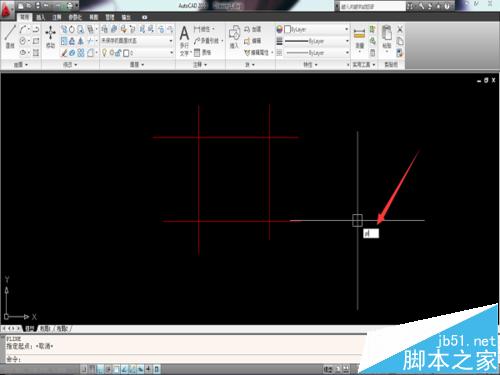

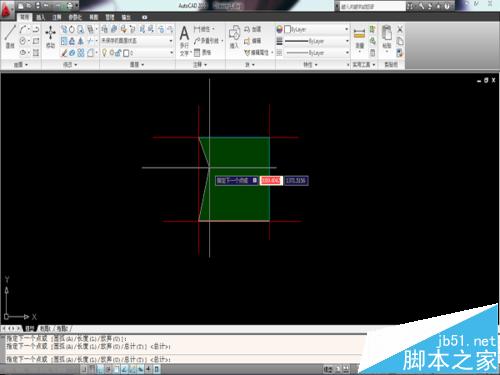

1、先输入“pl”，用多线段把要测量的面积部分圈出来。
2、输入“C”使图形闭合。

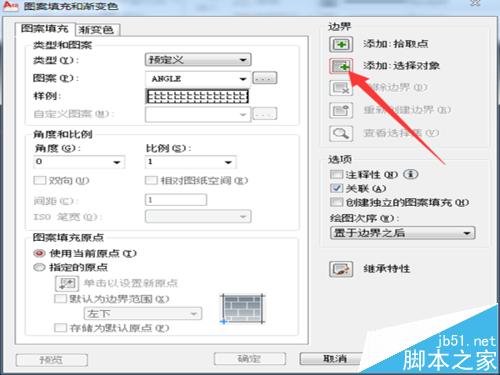

3、输入“h”，填充；点“添加选择对象”。

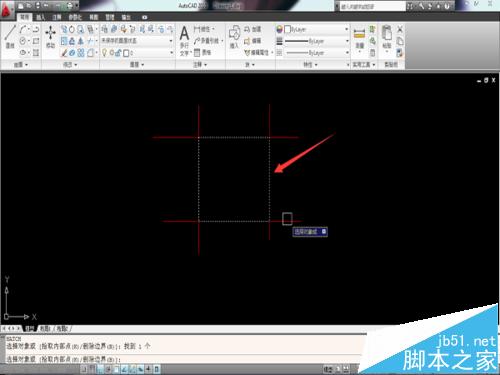

4、点到多线段上，线条呈图中样子。

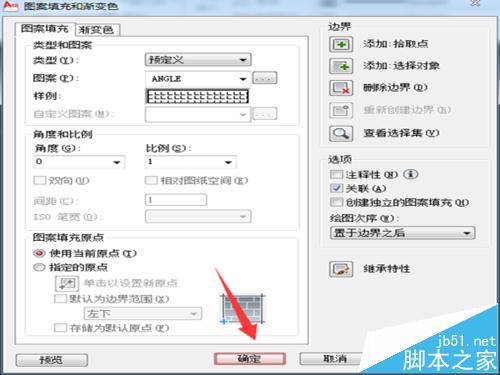

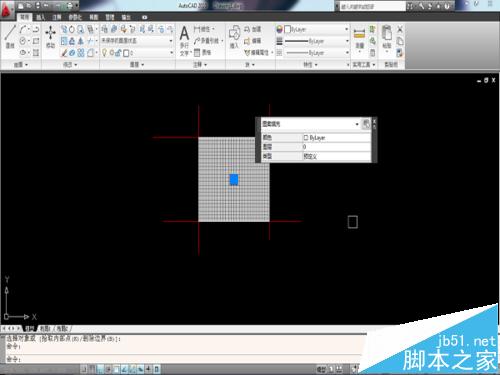

5、点击“确认”。如图所示。

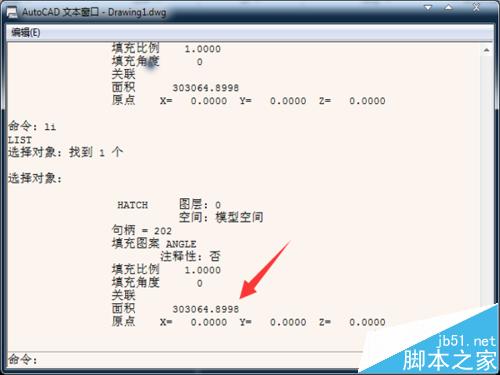

6、点击填充的图形，输入“li”，点击右键，面积就出来了，如图所示。
方法二：

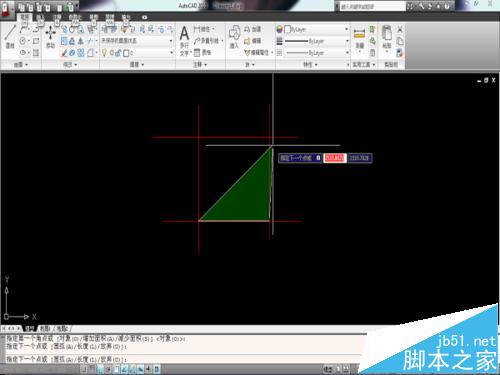

1、输入“aa”。然后依次点击所测图形面积的各个点。

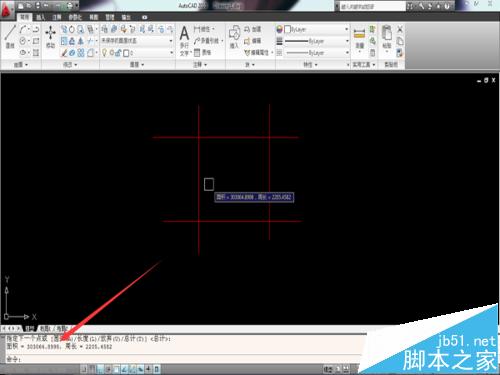

2、点不重复，然后按回车，面积周长如图所示。
注意事项：图形一定要闭合。
