CAD中等分一条直线或曲线的方法

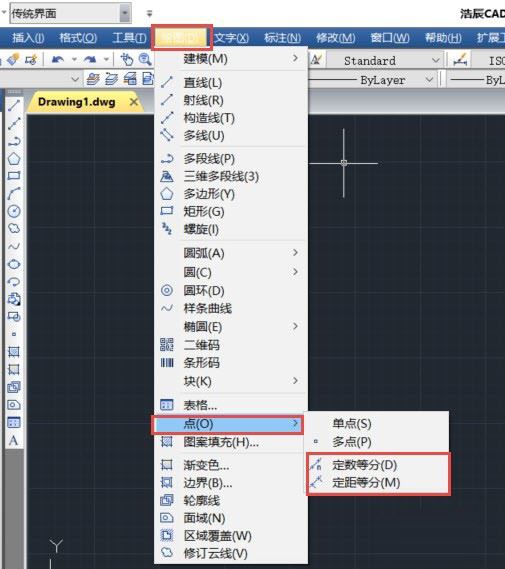

在CAD中有时我们想得到直线或曲线的等分点，有时我们想沿直线或曲线等距或等分排列图形，例如沿灯槽铺设一排射灯，或沿路边种上一排树。CAD高版本提供了沿线阵列的功能，但其实在CAD很早的版本就提供了定数等分和定距等分的功能，只是有点奇怪，按照常理大家认为这个功能应该归到“修改”命令中，但CAD的这两个功能隐藏在“绘图”菜单中，而且作为“点”对象的两个子功能，也就是在等分的同时通常会生成点对象，如下图所示。

利用等分点绘图

1、在CAD中利用等分点绘图有点麻烦，因为定数等分和定距等分是点对象的子功能，因此会生成点对象，而且要捕捉点对象，还需要打开节点捕捉选项，如果想看到这些点，还需要设置点样式，下面我们通过一个简单的例子来看一下基本操作。

1）、绘制一条直线或者曲线用于作为被等分的图形，如下图所示。

2、在菜单中选择定数等分或者直接输入DIV（DIVIDE的简写）后回车，命令行提示让选择被等分的对象，单击刚刚绘制的图形，如下图所示。

3、命令行提示输入线段数目或【块（B）】，是告诉我们可以直接输入等分的段数，或者我们可以在等分的时候插入图块。

我们直接输入要等分的数量，比如说7后，回车。

定数等分这就完成了，但我们从图上看不到任何效果，如下图所示。

4、其实线上已经生成多个点对象，这些点对象将直线分成了七份，此时我们可以直接打开节点捕捉，然后捕捉这些点对象来画图，为了更清楚地看到等分的效果，我们可以将点样式换一下。

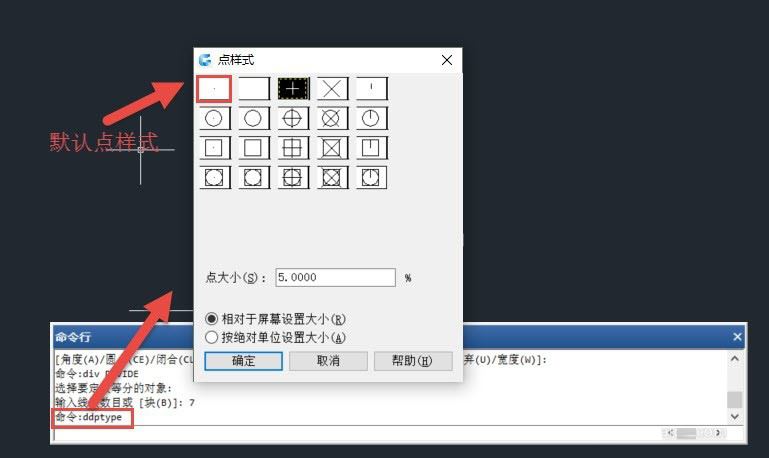

在格式菜单里选择点样式或者直接输入DDPTYPE命令，打开点样式对话框，选择一个十字的点样式，我们看看等分点生成效果，如下图所示。

5、设置完点样式，我们终于看到定数等分命令生成的6个等分点，这些等分点即使采用默认样式，我们看不到，但我们仍然可以捕捉到它们。

右键单击底部状态栏的对象捕捉按钮，打开节点捕捉选项，输入L，执行画线命令，我们可以捕捉等分点来画图，如下图所示。

6、CAD的定数等分功能操作比较麻烦，不仅要生成很多点对象，还需要打开节点捕捉，如果想看见还需要设置点样式。

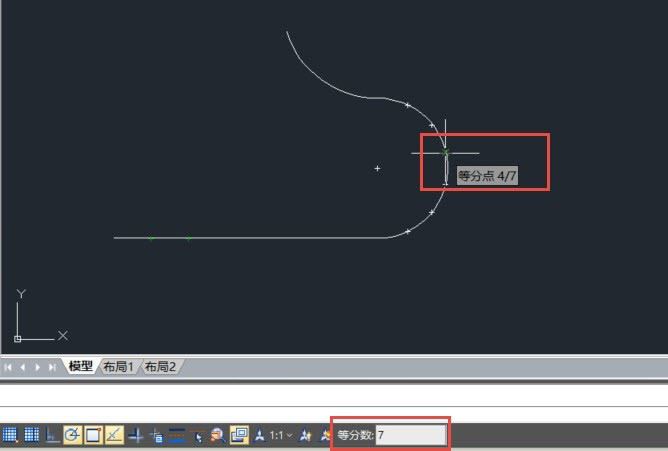

如果大家觉得麻烦，可以试试浩辰CAD，浩辰CAD增加了一个等分点的捕捉选项，我们只需要打开等分点捕捉，就可以随意设置等分数，然后就可以直接在图中捕捉直线或曲线的等分点了，当光标停留在直线或曲线上时，在等分点处会直接显示十字标记，光标移动到某个等分点处，会提示是第几个等分点，如等分点4/7。不过跟定数等分不同的时，在捕捉多段线时，时分段进行等分的，如下图所示。

7、CAD的定距等分的操作跟定数等分类似，只是将数量变成了距离，我们下面练习中就使用定距等分来进行讲解。

在曲线上等距排列图形

1、沿曲线或直线排列图形的需求应该不少，CAD高版本就增加了沿线阵列的功能，操作很简单。但这里我们还是介绍一下定数等分或定距等分时如何插入图形吧。

1）、我们可以仍使用上面例子的直线或曲线进行等分，绘制一个小圆，选中圆，输入B，回车，图块名定位C1，图块基点定都圆心位置，如下图所示。

2、在绘图菜单中选择定距等分或直接输入命令ME(MEASURE的简写）后回车，选择要等分的直线或曲线，如下图所示。

3、此时命令行会提示指定选段长度还是用图块来等分。

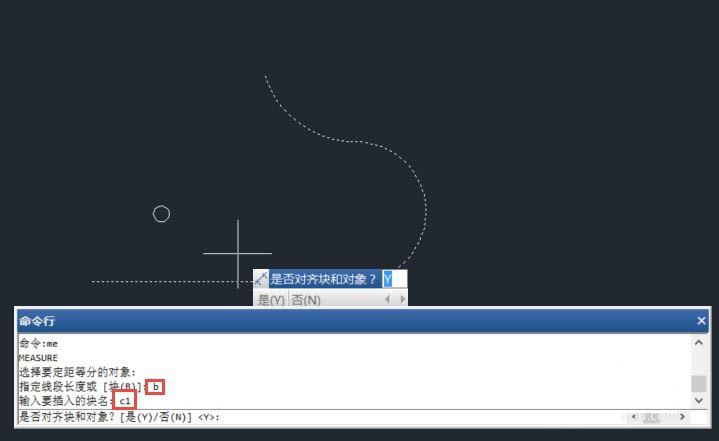

输入B，回车，在提示输入块名时，输入刚创建图块的名称：C1，如下图所示。

4、命令行会提示图块在摆放的时候是否需要跟等分的曲线对齐，如果图块是有方向性的图形，我们可以选择输入Y让图块跟曲线对齐还是N让图块一直保持原始方向。

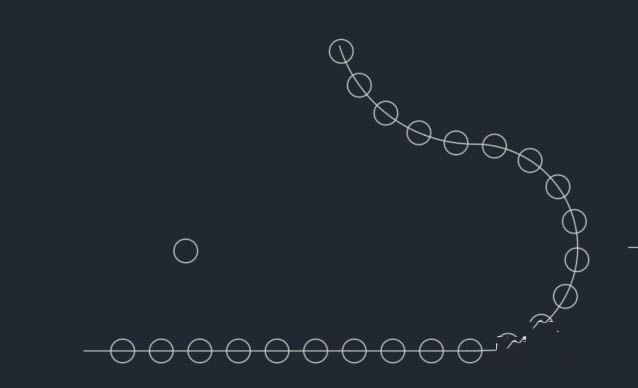

由于我们的图块是一个圆，没有方向性，直接回车用默认选项就好。在软件提示输入距离时输入100，就可以得到结果了，如下图所示。

5、在练习之前我们需要知道要等分线的长度，根据线长合理设置等分距离，假如你的线长只有80，等分数设置为100，就无法得到练习效果了。

小结

1、虽说现在CAD不同版本有一些替代定数等分或定距等分的方法，但我们还是需要掌握定数等分和定距等分这两个命令，并且要知道如何设置点样式和使用节点捕捉。
