怎样在Ubuntu下使用TF/SD 卡制作Exynos 4412 u-boot启动盘

首先，我们应该清楚TF/SD卡可以看作一张完全空白的“白纸”，之所以有分区、分区格式的区别不过是在在这张“白纸”的某些特定位置写入了一些数据来指示分区、分区格式。

/**

******************************************************************************

* @author    Maoxiao Hu

* @version   V1.0.0

* @date       Feb-2015

******************************************************************************

* < COPYRIGHT 2015 ISE of SHANDONG UNIVERSITY >

******************************************************************************

**/

硬件：迅为iTop 4412精英版 & TF卡

软件：系统自带终端即可

其次，我们还应该清楚，在TF/SD启动模式下，exynos 4412一上电，内部iROM会从TF/SD的第1个Block（第512个字节开始）读取8KB的数据到内部iRAM，然后从内部iRAM的0地址开始运行。

原理搞清楚了，那么首先需要把TF/SD低级格式化－所有Block全部写0。

1、连接TF/SD卡，打开终端

使用ls /dev/sd* 命令查看所有连接到电脑上磁盘。

问题：在这里为什么不用df命令？

原因是假设你的TF／SD卡只有一个分区但这个分区已损坏，或者有多个分区但是没有一个可以识别的分区，那么此时df命令无法查看到tf／sd卡，所以说直接列出dev下所有sd开头的设备，是终极方案。

（1）假设你的tf／sd卡只有一个分区，无论这个分区是否损坏，现象应该是类似这样的：

插上tf／sd卡之前：

插上tf／sd卡之后：

很明显多出的/dev/sdb就是本文后续操作的对象。

（2）假设你的tf／sd卡已有多个分区，无论这些分区是否损坏，现象应该是类似这样的：

插上tf／sd卡之前：

插上tf／sd卡之后：

这里多出5个设备，但是我们仍然将/dev/sdb作为本文后续操作的对象。

注意：我这里是/dev/sdb，但是还有可能是/dev/sdc等等其它符号，必须根据你实际出现的设备名称进行以下操作，否则有可能损坏系统分区，非常重要，切记！！！

2、使用16进制模式打开TF卡查看数据（可跳过）

我们使用linux自带命令hexdump查看tf／sd卡中的数据：

命令为：

sudo hexdump -n 1048576 /dev/sdb

其中-n 1048576代表打印出前1M＝1024*1024=1048576字节的数据。

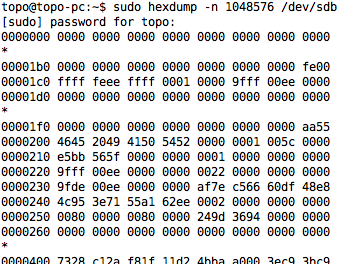

执行结果（部分）如下：

＊代表内容为0x00，为了节省空间故作省略。

3、清空TF卡上前1MB的数据

由于4412的uboot大小基本在几百kB的量级，所以清空前1MB空间足够用，注意这里的清空不是格式化，而是填充0x00。

我们利用系统/dev下的zero设备，清零tf／sd卡前1MB。

执行结果如下：

这里的count＝2000代表清空2000个block，一个block＝512B，2000个正好为1MB。

再次hexdump查看tf／sd卡数据，发现：

前1MB空间成功清0。

4、烧写uboot启动文件

在这里，我们待烧写的文件为 u-boot-iTOP-4412.bin 这个文件。

终端执行命令：

if代表输入文件地址，以你u-boot-iTOP-4412.bin 这个文件的实际地址为准，of代表输出地址，以你tf／sd卡的实际设备号为准。

到这里，就可以将tf／sd卡插入开发板上电启动了，为了证明我们烧写无误，我们执行后续操作。

5、确认烧写正确（可跳过）

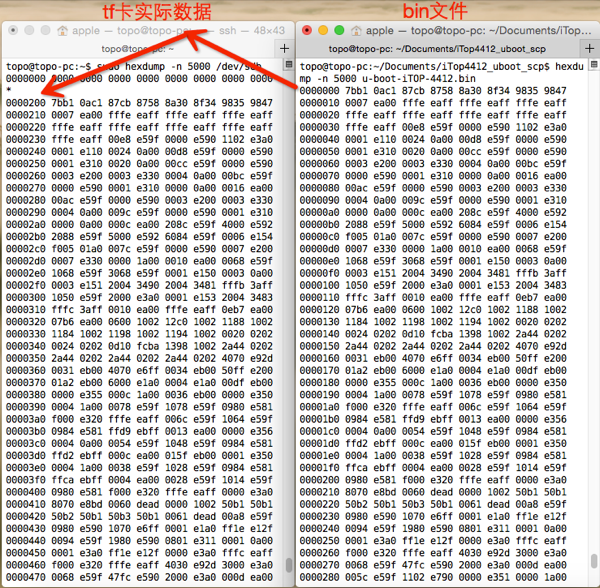

我们需要确定从tf／sd卡的第一个block开始处，确实正确烧写了u-boot-iTOP-4412.bin这个文件，下面我们对比一下，用到的命令同样还是hexdump。

在这里，我们为了显示方便，只打印前5KB数据，发现bin文件被正确的复制到了sd卡的512字节处：

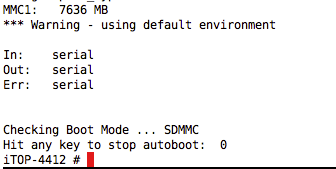

6、将TF卡接到开发板上，拨码开关选择TF启动，上电：

感谢：Zinway
