CAD三维实体模型怎么转二维视图?

AutoCAD提供了三个命令、两种方法用于获取三维实体的二维视图。本例将介绍Solview命令和Soldraw命令配合使用的方法介绍Auto CAD获取三维实体模型的二维视图。

1、打开已有文件

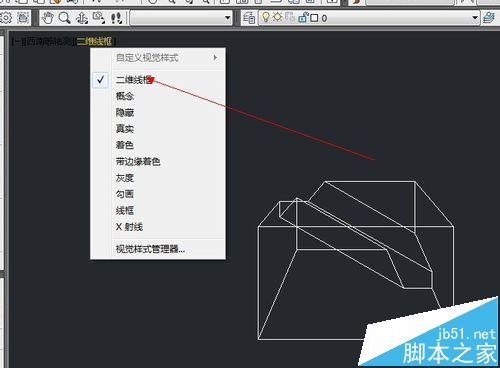

打开需要获取二维视图的三维实体模型的文件，并选择显示模式为“二维线框”，用Layer命令加载“Hidden”虚线模型。

2、进入图纸空间

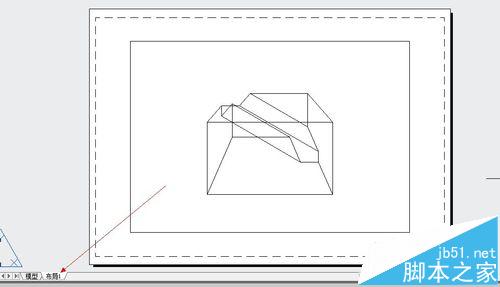

单击绘图窗口下方的选项卡“布局1”，进入图纸空间，如图。

3、用Solview命令建立多个浮动视口（建立俯视图视口）

向键入命令栏键入“solview”按【Enter】键

在输入选项【UCS（U)/正交（O)/辅助（A)/截面（S)】：用鼠标选择“UCS（U)”或者键入“U”后按【Enter】键。

在输入选项【命令（N)/世界（W)/？/当前（C）】<当前>：按【Enter】键

输入视图比例<1>：按【Enter】键

指定视图中心：（在图纸中指定俯视图视口的中心位置，利用滚轮缩放图形显示）

指定视图中心<指定视口>：按【Enter】键

指定视口的第一个角点：（指定俯视图视口的左下角）

指定视口的对角点：（指定俯视图视口的右下角点）

输入视图名：Top按【Enter】键。至此俯视图视口建立完成，如图

4、建立主视图视口

在输入选项【UCS（U)/正交（O)/辅助（A)/截面（S)】：用鼠标选择“正交（O)”或者键入“O”后按【Enter】键。（以已有视口为参照基准，建立新的显示正交投影的视口）

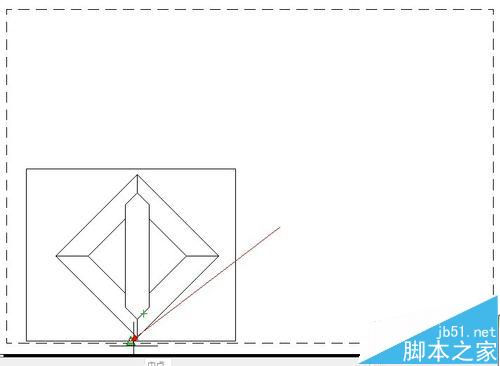

指定视口要投影的那一侧：（捕捉俯视图视口的下边框中点，如下图）

指定视图中心：（在俯视图上视口方指定一点）

指定视图中心<指定视口>：按【Enter】键

指定视口的第一个角点：（指定俯视图视口的左下角）

指定视口的对角点：（指定俯视图视口的右下角点）

输入视图名：Front按【Enter】键。至此主视图视口建立完成，如图。

5、建立左视图视口

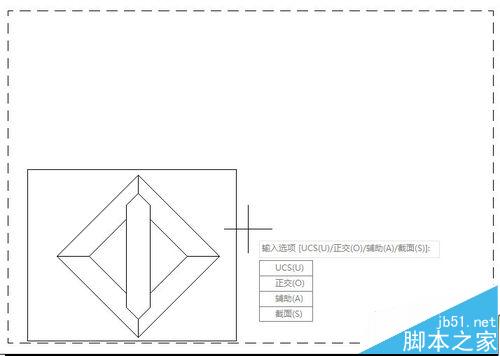

在输入选项【UCS（U)/正交（O)/辅助（A)/截面（S)】：用鼠标选择“正交（O)”或者键入“O”后按【Enter】键。（以已有视口为参照基准，建立新的显示正交投影的视口）

指定视口要投影的那一侧：（捕捉俯视图视口的左边框中点）

指定视图中心：（在主视图视口右方指定一点）

指定视图中心<指定视口>：按【Enter】键

指定视口的第一个角点：（指定俯视图视口的左下角）

指定视口的对角点：（指定俯视图视口的右下角点）

输入视图名：Left按【Enter】键。至此左视图视口建立完成，如图。

6、建立西南轴测图视口

向键入命令栏键入“solview”按【Enter】键

在输入选项【UCS（U)/正交（O)/辅助（A)/截面（S)】：用鼠标选择“UCS（U)”或者键入“U”后按【Enter】键。

在输入选项【命令（N)/世界（W)/？/当前（C）】<当前>：用鼠标选择“世界（W)”或者键入“W”后按【Enter】键。

输入视图比例<1>：按【Enter】键

指定视图中心：（在俯视图视口右方指定一点，利用滚轮缩放图形显示）

指定视图中心<指定视口>：按【Enter】键

指定视口的第一个角点：（指定俯视图视口的左下角）

指定视口的对角点：（指定俯视图视口的右下角点）

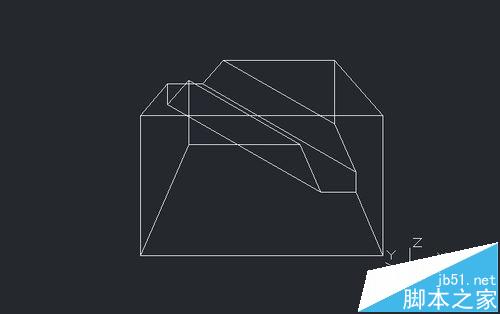

输入视图名：Ios按【Enter】键。至此西南轴测图视口建立完成并将视口激活，西南轴测显示模型，如图

7、用Soldraw命令获取二维轮廓图

向键入命令栏键入Soldraw

选择对象：指定对角点将四个视口都选中

选择对象：按【Enter】键

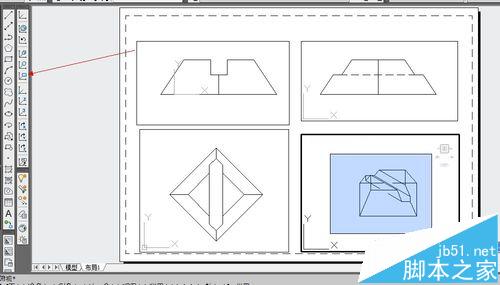

四个视口中生成二维轮廓图，键下图。

8、新建二维轮廓图文件

将生成的四个二维轮廓图，复制到新的文件中，便于四个视图的排列和修改。同时注意西南轴测图的复制是应当注意，选取西南轴测图时要用到“视图”命令来选择其他执行正规复制粘贴即可。

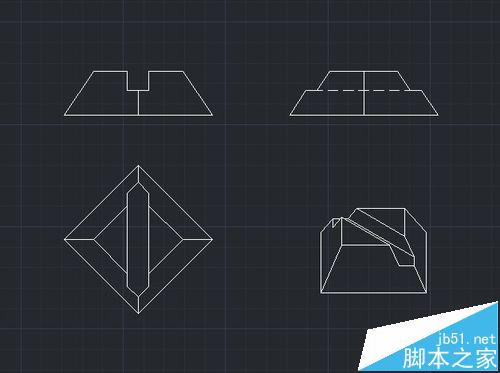

将复制到新文件的是个视图按“长对正，宽相等，高平齐”的原则排列好，并在图层特性管理框中，将西南轴测图的图层“ios-HID”的可见性关闭。

自此整个操作完成，成功获取了三维实体模型的二维轮廓视图。
