cad打印样式管理器中打印样式有哪些?

很多对打印设置有一定了解的朋友，知道打印样式表的作用，也就是控制输出打印的颜色、线宽以及其他效果。但在图层管理器中每个图层都有一个打印样式参数，网上有一个人问这个打印样式是干什么用的？估计不少人都不知道，今天就给大家介绍一下这个是干什么用的？

一、设置打印样式

1、其实如果我们仔细观察得话，我们会发现不仅图层可以设置打印样式，打印样式还是每个图形的基本属性。选中一条直线，打开特性面板（CTRL+1），在常规属性中就可以看到打印样式，如图所示。

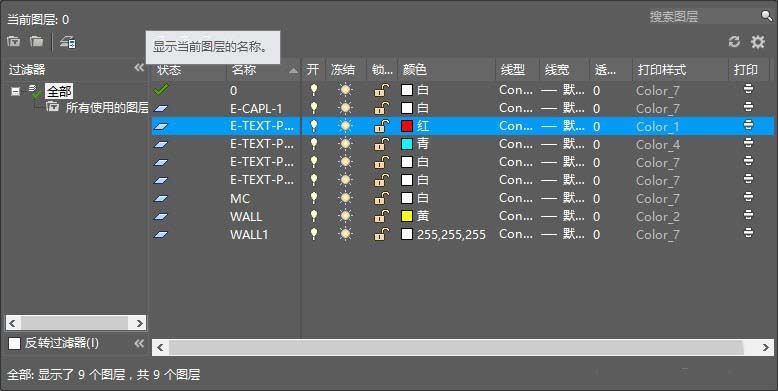

2、对象的默认打印样式是BYCOLOR，而在图层管理器中，图层的打印样式名称是跟颜色对应的，比如设置成7号色，打印样式就是Color_7，设置成红色的，打印样式就是Color_4，如果我们把图层颜色设置为真彩色，如255,255,255，打印样式就会显示相近的索引色编号：Color_7，如图所示。

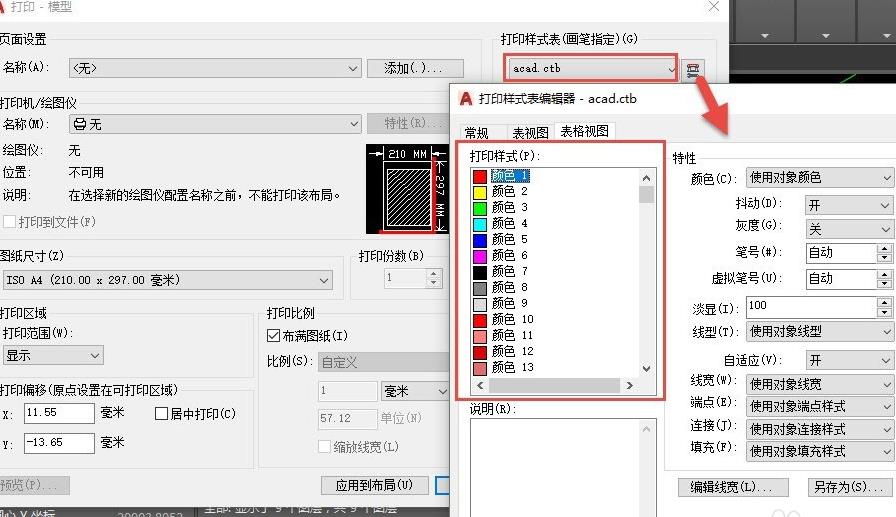

3、但无论是对象的BYColor还是图层的按颜色编号显示的打印样式都无法修改，那为什么要这个参数，为什么默认状态下不能修改？什么时候这个打印样式可以根据需要设置呢?我们先来看看打印样式到底是什么，为什么不能修改？单击打印按钮，打开打印对话框，在打印对话框中选择一个打印样式表的CTB文件，然后单击编辑打印样式表按钮，打开打印样式表编辑器，如图所示。

4、 默认状态下CAD使用的是CTB，就是按颜色对应的打印样式表，我们可以看到左侧打印样式表就是按255种索引色定义的打印样式，名称为颜色1到颜色255，也就是在图层管理器中看到的Color_1到Color_255，而左侧的列表就是打印样式的特性，也就是打印样式的参数，主要参数就是颜色和线宽。CTB中不同颜色打印样式的参数可以不同，例如彩色输出的acad.ctb，也可以相同，例如用于黑白打印的monochrome.ctb。我们还可以自己根据需要调整相关参数。因为默认我们使用的是CTB文件，打印样式自动按图层和对象颜色使用相应的打印样式，无需设置，也不能调整。

二、如何能调整图层和对象的打印样式？

CAD默认使用的是按颜色对应的打印样式表文件，其实CAD中还有一种可按样式设置的打印样式表文件*.STB。在STB文件里，可以设置几种命名的打印样式，比如样式名可以是黑色、粗实线等，每种样式的参数跟CTB的参数也是一样的。但要使用STB，必须切换打印样式表的模式，在CAD里操作还挺麻烦的，下面我们就看一下。

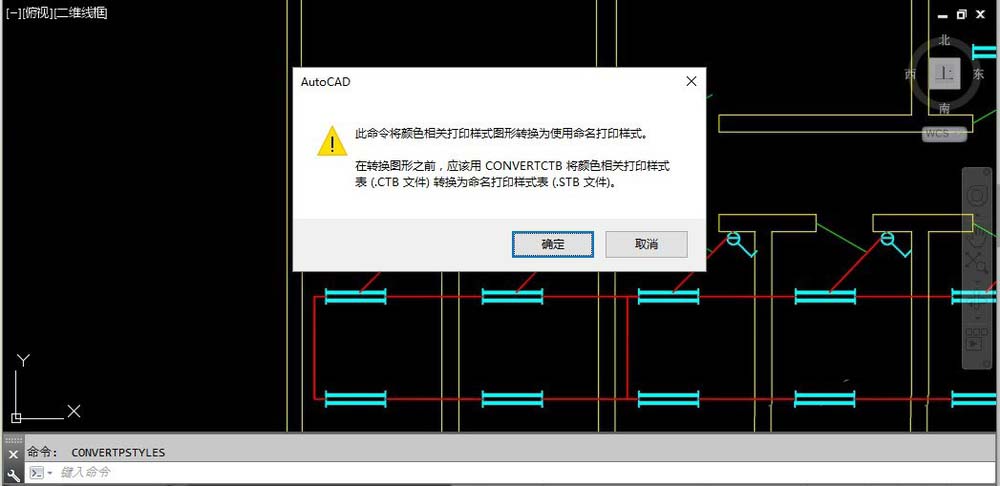

输入convertpstyles命令，回车，软件会弹出一个提示对话框，如图所示。

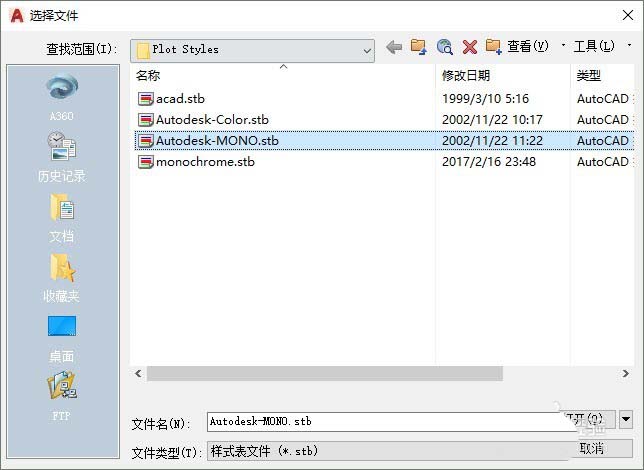

2、这个提示是告诉我们可以用convertctb命令将CTB文件转换成STB文件，如果我们不知道目录下是否有可用的STB文件，可以先退出命令，用convertctb命令转换一个STB。如果我们已经有了可使用的STB，可以直接单击“确定”按钮继续，软件会提示我们打开一个STB文件，如图所示。选择一个STB文件后，单击打开，就已经转换成使用STB打印样式表了。

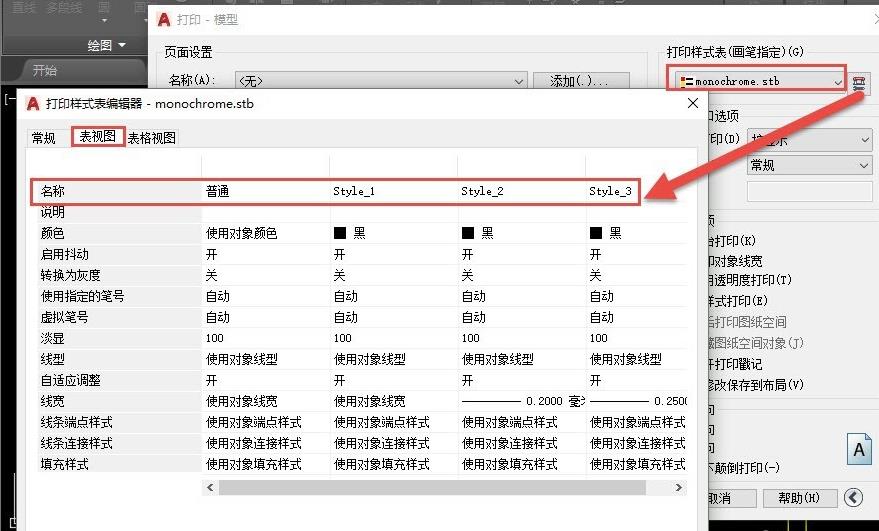

3、再次打开打印对话框，我们可以看到打印样式列表中显示的都是STB了，单击编辑按钮，打开打印样式编辑器，默认会显示“表视图页”，我们可以将对话框拉宽，可以看出STB中有几个打印样式，如图所示。

4、这个看上去跟CTB有很大区别，其实没有多大区别，只是将255种颜色的打印样式变成了几个打印样式名，我们切换到大家熟悉的“表格试图”，如图所示。在STB中最上面的普通（Normal）是无法重命名的，下面的样式名都可以根据自己的需要，右键单击后重命名，我们可以根据打印样式的特征来命名，例如“黑色线宽0.3”这样类似的名称。这里我就不再详细讲解重命名和参数设置的操作了。

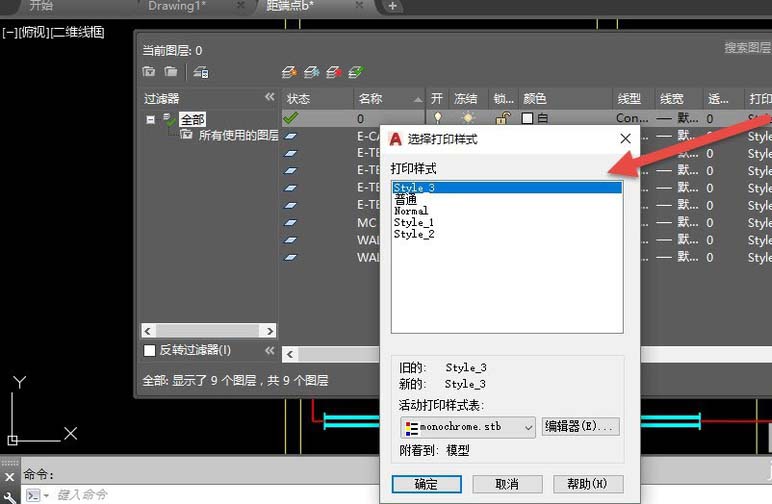

5、当我们切换到使用STB文件后，我们再打开图层管理器，单击图层后的打印样式，就会弹出选择样式对话框，让我们设置图层使用的打印样式了，如图所示。

6、打开特性面板，我们可以看到图形的打印样式也可以设置了，如图所示。在命令面板中也可以设置图形的打印样式，在下拉框中点“其他”，也可以弹出跟图层管理器里一样的选择打印样式对话框。

通过上面的讲解大家应该明白了几个问题：

打印样式是什么？为什么图层和对象的打印样式不能修改?CTB和STB有什么区别?如何切换到使用STB打印样式表？CTB文件如何转换成STB？还有一个问题要简单说一下，CTB文件和STB文件各有什么优势呢？CTB文件按颜色自动对应打印样式，CAD还提供了彩色、灰度、黑白等常用的CTB文件，简单编辑就可以正确打印输出。

但如果需要修改参数的颜色比较多，修改起来比较麻烦。STB虽然可以从CTB转换，但都需要自己设置，但通常图纸中输出线宽就3-4种，我们设置3-4种也就够用了。一些设计单位利用规定图层使用特定STB中指定打印样式的方式实现图纸打印的规范化，这种控制相对简单一点。

利用规定图层使用特定STB中指定打印样式的方式实现图纸打印的规范化，这种控制相对简单一点。
