在做技术文件的过程中，如写文档，申请专利等，往往需要用清晰，放大后而又不失真的图像，如何从CAD中获得这样的图像，可以这样来做。

1、新建一个Excel表格，并打开为获取图形做准备。

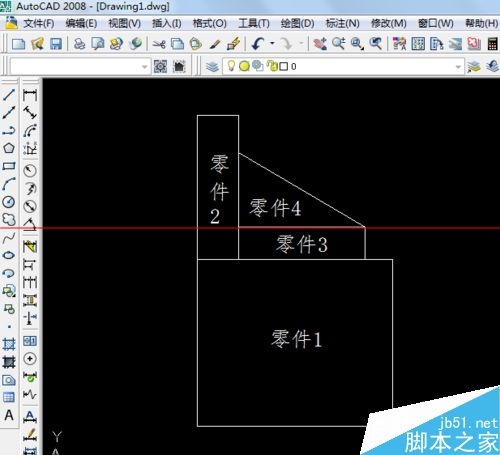

2、打开需要用的CAD图纸，选中图形部分，并单击右键选择复制。

3、将图形复制到打开的Excel表格中，单击右键出现选择对话框，选择“选择性粘贴"这一选项。并出现一个对话框，对话框中有三个选择，选择第二项，”图片（增强型图元文件）”，得到一个图像。

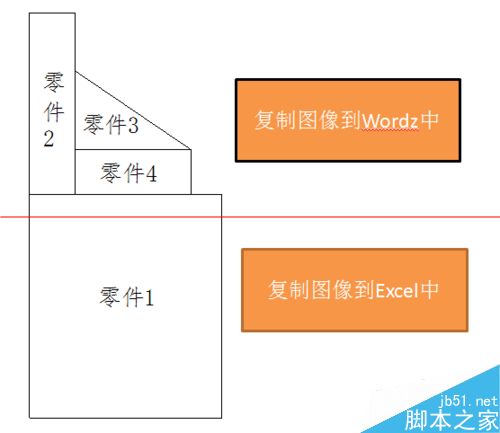

4、将得到的边框较大的图像进行裁剪，裁剪多余的空白部分，得到一个图像，该图像放大缩小不会失真。如果将整张图纸复制到Word或Excel中，就可以使用清晰的图像了。很实用的，如果需要试试吧。

注意事项：选择性粘贴的时候要选择图片增强型文件。
