概述
似乎很多玩家的脑子里已经形成了一种传统显卡的外型概念。比如说一提到显卡，大部分玩家就会想起那个四方四正上面有双风扇的东西，或者是又长又厚的三风扇，并且知道这是大部分顶级显卡的标志。不过当市场上大多数显卡都是这个样子之后，难免会有些审美疲劳，今天就为大家带来一款外型非常特别的昂达GTX 1050神盾。

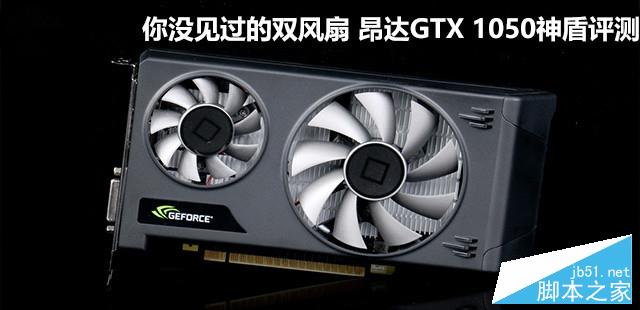

凭借出色的硬件兼容性与运行稳定性，昂达之前为玩家推出了许多采用纯公版设计的显卡产品，这些产品物美价廉，受到了许多喜欢玩家的喜爱。而这次的GTX 1050市面上并没有纯公版的显卡，所以昂达为大家带来的是全新造型设计的GTX 1050神盾。其中最引人注意的就是这个大小不一样的双风扇设计。
显卡背面
首先看显卡的外表最奇特的就是这个不对称的双风扇，两个风扇不仅大小不一样，并且中心位置不在一条水平线上。这对于传统的呈一字排开的显卡风扇来说是很不一样的。传统的风扇采用简单的平行排列，排列靠近的风扇产生的气流容易发生风道干扰，所以很多显卡的风扇旋转方向都是不同的，但即使这也没有彻底解决风道干扰问题。
独特的显卡风扇
而昂达GTX 1050神盾采用不对称双风扇散热，两风扇之间采用V字型下压式设计，一个负责供电模块，一个负责GPU，这样就可以形成泾渭分明的左右对流循环风道，其中左侧的6CM风扇负责显存部分的散热，始终保持着恒速的运行状态，确保全卡的供电稳定，而核心芯片则由中间部分的8CM风扇帮助降温，当你在进行低负载工作时，会自动调低降速。

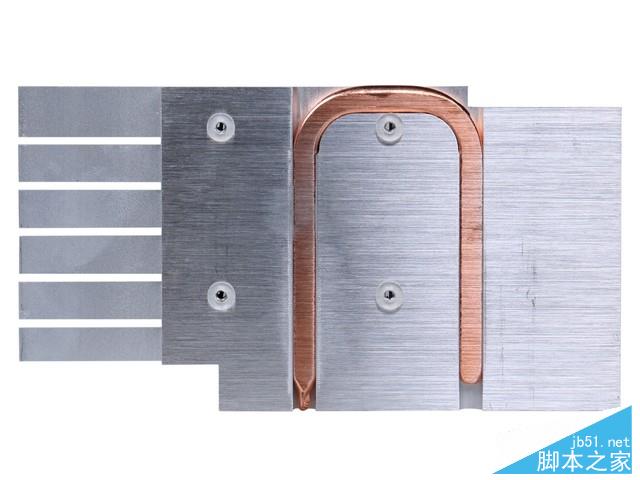

昂达GTX1050神盾2G显卡采用铝制散热鳍片设计，可以看到散热器下的鳍片非常整齐，这样的设计能有效增加空气接触面积，散热效果值得信赖。同时在显卡中间位置有一根热管。
散热鳍片
显卡散热部分采用了两个不对称的风扇，其中小风扇针对供电模块，大风扇针对核心散热，两个风扇相辅相成，散热效果优良。

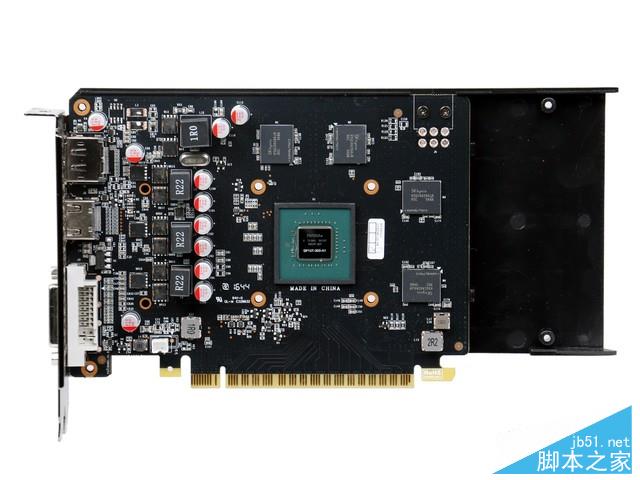

显卡PCB
昂达GTX1050神盾2G显卡采用最新14nm FinFET工艺制造的Pascal架构GP107-300核心，拥有640个CUDA处理器，搭配128bit 2GB GDDR5显存，等效频率7000MHz。该卡的基础频率为1354MHz，Boost之后频率可达1455MHz，与公版频率相同。
显卡供电模块

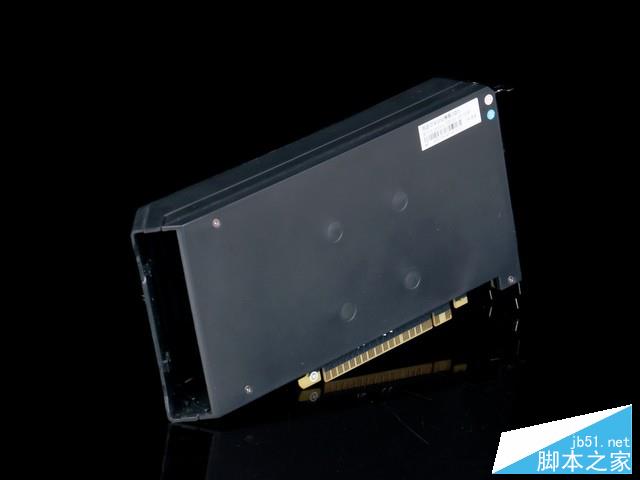

显卡背部覆盖有背板，不过与传统的金属背板不同，该背板是一整块的塑料板，与显卡前面板采用的了相同的材质。
显卡拆解
昂达GTX1050神盾2G显卡有1个HDMI,1个DVI以及1个DP接口，接口型号和数量都比较充足，可以满足玩家的日常视频输出需求。
测试平台硬件环境一览

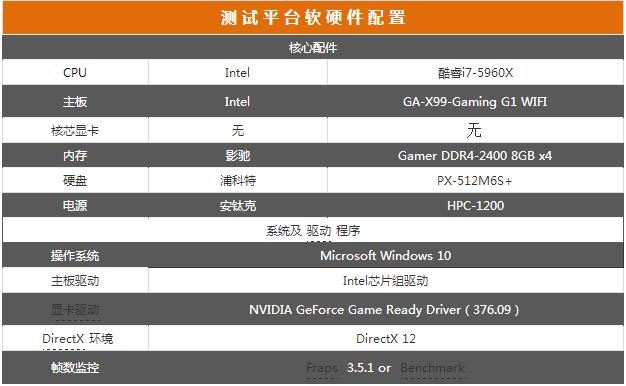

为保证测试能够发挥显卡的最佳性能，本次测试平台采用最强酷睿芯——Intel酷睿i7-5960X处理器、技嘉X99芯片组主板、影驰 Gamer DDR4-2400 8GB 四通道内存、安钛克1200w金牌电源组建而成。详细硬件规格如下表所示:
测试用主板：技嘉GA-X99-Gaming G1 WIFI
测试用内存：影驰 GAMER DDR4-2400 8GB*4（玩家主场 电竞内存）
测试用固态硬盘：浦科特 PX-512M6S+
测试平台软件环境一览

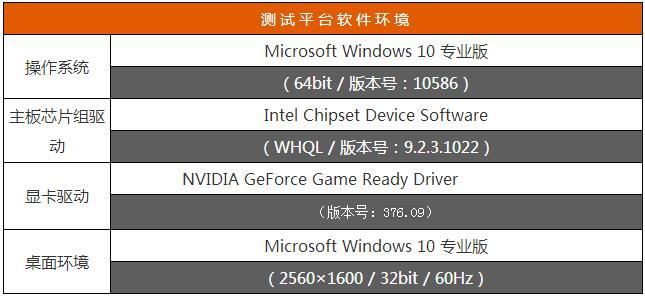

为保证系统平台具有最佳稳定性，本次产品测试所使用的操作系统为Microsoft Windows 10正版授权产品，除关闭自动休眠外，其余设置均保持默认，详细软件环境如下表所示。
在测试成绩方面，理论性能测试用得分来衡量性能，数值越高越好；游戏性能测试用游戏自带Benchmark及游戏中平均帧数来衡量性能，数值同样越高越好。
理论性能测试：3DMark FireStrike
于北京时间2013年2月5日推出的新3DMark，采用全新界面设计，除了测试分数，还会展现每个场景测试期间的实时曲线，全程记录帧率、CPU温度、GPU温度、CPU功耗。新3DMark取消了传统的E、P、X模式，取而代之的是根据负载不同所推出的三个场景，其中FireStrike专为基于DirectX 11显卡搭建的高端游戏平台，而CloudGate则支持基于DirectX 10环境的主流硬件，IceStorm则支持入门级DirectX 9设备、手机、平板电脑等等。
3DMark FireStrike
3DMark FireStrike Extreme成绩

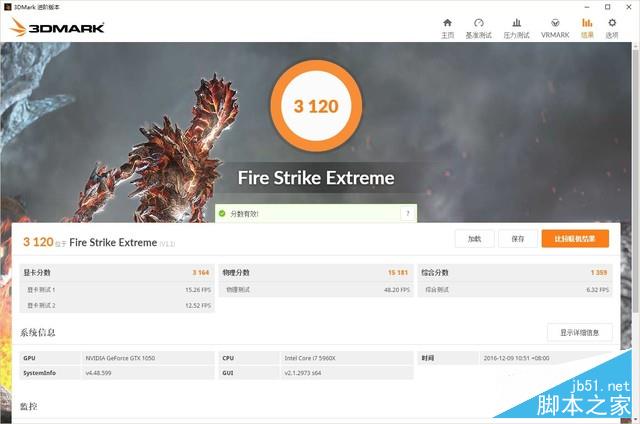

通过新版3D Mark中的Extreme测试，我们得出结果，对于昂达GTX 1050神盾显卡来说，在Extreme这样的2K分辨率下跑出了总成绩2120的成绩，其中图形分数更是达到3164分，这样的成绩远超去年推出的GTX 950。
