概述
在某些特定情况下，CAD绘图时并不需要按原比例标注，而是要按照放大或缩小后的比例进行标注，这个时候如果把标注分解后再单个编辑，在图形较复杂的情况下是特别麻烦的，所以在这里介绍一下更改标注比例的方法，希望对大家有帮助
方法/步骤
1、完成CAD的安装:
目前网络上AutoCAD2014版及其之前版本的试用版，非工作需要的话大家可以用网络上的资源进行尝试，如试用感觉良好或需要长期使用可购买正版，正版价格根据版本和代理的不同在2000到20000不等
2、打开CAD，并绘制好需要的图形
3、CAD默认的标注比例是1:1，标注完成后效果如图，但是在某些特殊性况下，需要按1:10，1:100进行标注，则可以按下述步骤进行变更
4、在窗口上部的菜单中单击 标注——标注样式 弹出 标注样式管理器，并点击 新建，创建一个新的标注样式

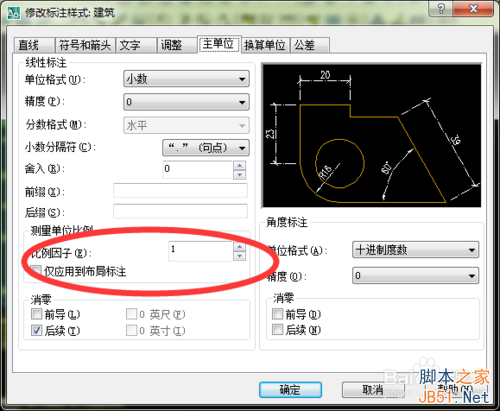

5、点击 修改，弹出 修改标注样式 窗口，选择 主单位 ，找到 测量单位比例，调节比例因子
6、如需要按1:10进行标注，则将比例因子改为10，单击确定，如修改前标注尺寸为900，在修改后标注尺寸为9000

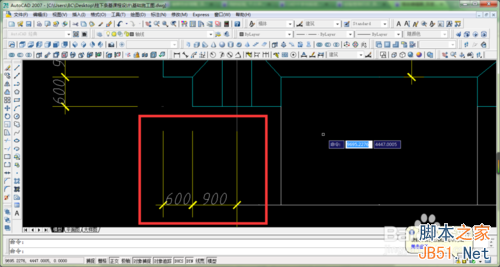

7、修改前的标注尺寸如图

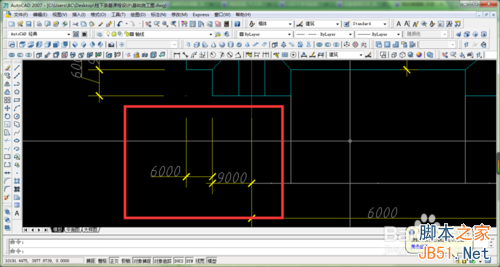

8、修改后的标注尺寸如图
以上就是CAD怎么更改标注比例方法介绍，希望能对大家有所帮助！
