CAD图纸怎么转换成清晰的JPG格式图片？

183 阅读 0 评论 121 点赞

我是靠谱客的博主忐忑柜子，最近开发中收集的这篇文章主要介绍CAD图纸怎么转换成清晰的JPG格式图片？，觉得挺不错的，现在分享给大家，希望可以做个参考。

有的时候我们将DWG图纸转换成图片的时候，会发现不清晰，怎么办，上一次我们提到使用WMF格式来解决这们的问题，但WMF格式客户也打不开，怎么办？只能想办法转换成清晰的JPG图片。

1、AutoCAD自身有将DWG文件转换成JPG图片的功能。但有的时候转换的图片不是太清楚的怎么办？有人会说可以修改像素大小来解决这一问题，本人试过多次还是不行。

2、其他我们可以将图纸转换成PDF再解决DWG转换图片不清楚的问题。大家只要安装Foxit PDF都可以将图纸转换成PDF

3、将图纸转换成PDF其实大家打开看就已经很清楚了。但有的客户的连PDF文件都打不开怎么办，再将PDF转换成图片，如果直接使用虚拟打印的方法转换图片图片还是不太清楚的。打开PS软件，将刚刚转换成的PDF文件拖动到PS软件中。

4、这个会弹出像素化对话框，你可以将像素扩大十倍或者5倍。不能太大，太大计算机无法处理。太小图片还是不清晰。

5、在PS“文件”菜单中选择“另存为”文件，如图所示。

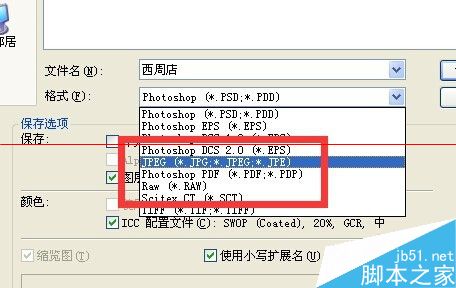

6、在“另存为”对话框中选择“格式为JPG。

7、保存后会弹出“JPEG选项”对话框，大家将图片的选择为适中，太大的话，处理时候会长一点。最后保存图片，你会发现图片的清晰程度会好很多，注意有的时候还是没有PDF清晰。
